立式多级泵内部结构图精选
立式多级泵也被叫做CDLF立式多级离心泵,这是一种吸收了国外先进技术而设计出来的非自吸立式多级泵,其采用了标准立式电机和快装式机械密封,更换非常方便。其泵的过流部分均是采用了不锈钢(304\316)材料制成,可适用于轻度腐蚀性介质。而若是用户能够对该泵的内部结构有所了解的话,那么对于日后的使用是非常有帮助的。下面就请大家跟着上海沈泉多级泵厂家一起来看看下面的内容吧。

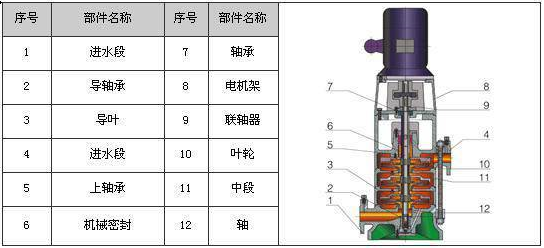

立式多级泵内部结构图:

从上图中,我们可以看出立式多级泵的主要结构为:1、进水段 2、导轴承 3、导叶 4、进水段 5、上轴承 6、机械密封 7、轴承 8、电机架 9、联轴器 10、中轮 11、中段 12、轴
立式多级泵的特点:
1、采用优良的水力模型和先进的制造工艺,大大提高管道泵的性能及使用寿命。
2、由于轴封采用材料为硬质合金及氟橡胶的机械密封,可提高管道泵运行的可靠性及输送介质的温度。
3、管道泵的过流部分采用不锈钢板冲压焊接而成,使得管道泵可适用于轻度腐蚀性介质。
4、整体结构紧凑、体积小、重量轻、噪声低、节能效果显著,检修方便。
5、管道泵的进水口与出水口位于管道泵泵座同一水平线上,可直接用于管路当中。
6、采用标准电机,用户可方便地根据需要配备电机。
7、可根据用户需要配备智能保护器,对泵干转、缺相、过载等进行有效保护。
好了,以上内容由上海沈泉泵阀制造有限公司为大家提供,希望能够对大家有所帮助。
本文标题: 立式多级泵内部结构图本文地址:http://www.sqmade.cn/QA/1778.html
