GDL型立式多级管道离心泵
- 选型报价： 获取2021年价格
- 流量范围：2-160（m3/h）
- 扬程范围：24-200（m）
- 轴封形式：机械密封
- 泵的类型：离心式
- 功率范围：1.1-132（KW）
- 口径范围：φ25-φ150（mm）
- 材质可选：灰铸铁,不锈钢
- 连接方式：联轴器
- 驱动形式：三相交流电机
一、 GDL型立式多级管道离心泵适用范围 ：
上海管道离心泵品牌厂家沈泉泵阀生产的管道离心泵被广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台管道泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。
各行业不同工况GDL型立式多级管道离心泵适用型号的选型及不同材质和配置下的价格问题欢迎致电24小时报价热线400-6656-887咨询2022年多级管道离心泵厂家直销价格，同时可提供外形尺寸、安装图纸，结构图纸、曲线图谱和安装尺寸等数据。
二、GDL型立式多级管道离心泵产品简介：
GDL型立式多级管道离心泵是我司在G外优秀泵型之基础上结合用户的使用要求及消防有关标准，并根据JBTQ6435-92标准设计制造的新一代产品。水泵吸入、水泵排出口位于同一直线上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。轴封采用机械密封，用平衡室的压力水进行润滑和冷却。是各大行业冷热水或物理化学性质类似于水等液体输送的Z佳管道泵型。本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
三、GDL型立式多级管道离心泵产品特点：
1、水力模型先进：效率高，性能范围广。
2、安装、维修方便：管道式安装、进出口能象阀门一样安装在管道的任何位置及任何方向，安装维修j为方便。
3、外形美观：采用优质不锈钢外套，外形美观。
4、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。
5、独特部件、降低噪音：独特的水力部件设计，良好的过流性能，Z大地减少流动噪音。
6、立式结构，占地面积小。
四、GDL型立式多级管道离心泵技术参数：
流量：2-160 m3/h;
扬程：24-200 m;
功率：1.1-90 kw;
转速：2900 r/min;
口径：φ25-φ 150 mm;
温度范围：-15-+120℃;
工作压力：≤2.5Mpa。
本司多级泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。

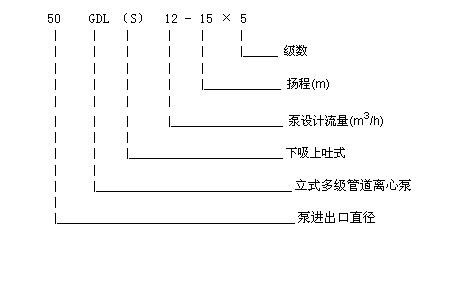

五、GDL型立式多级管道离心泵型号意义
六、GDL型立式多级管道离心泵性能参数选型表
| 型号 | 流量 | 扬程 | 吸程 | 电机功率 |
| （m3/h） | （m） | （m） | （KW） | |
| 25GDL2-12×3 | 2 | 36 | 7.5 | 1.1 |
| 25GDL2-12×4 | 2 | 48 | 7.5 | 1.1 |
| 25GDL2-12×5 | 2 | 60 | 7.5 | 1.5 |
| 25GDL2-12×6 | 2 | 72 | 7.5 | 1.5 |
| 25GDL2-12×7 | 2 | 84 | 7.5 | 2.2 |
| 25GDL2-12×8 | 2 | 96 | 7.5 | 2.2 |
| 25GDL2-12×9 | 2 | 108 | 7.5 | 2.2 |
| 25GDL2-12×10 | 2 | 120 | 7.5 | 3 |
| 25GDL2-12×11 | 2 | 132 | 7.5 | 3 |
| 25GDL2-12×12 | 2 | 144 | 7.5 | 3 |
| 25GDL2-12×13 | 2 | 156 | 7.5 | 4 |
| 25GDL2-12×14 | 2 | 168 | 7.5 | 4 |
| 25GDL2-12×15 | 2 | 180 | 7.5 | 4 |
| 25GDL4-11×3 | 4 | 33 | 7.5 | 1.1 |
| 25GDL4-11×4 | 4 | 44 | 7.5 | 1.5 |
| 25GDL4-11×5 | 4 | 55 | 7.5 | 2.2 |
| 25GDL4-11×6 | 4 | 66 | 7.5 | 2.2 |
| 25GDL4-11×7 | 4 | 77 | 7.5 | 3 |
| 25GDL4-11×8 | 4 | 88 | 7.5 | 3 |
| 25GDL4-11×9 | 4 | 99 | 7.5 | 3 |
| 25GDL4-11×10 | 4 | 110 | 7.5 | 4 |
| 25GDL4-11×11 | 4 | 121 | 7.5 | 4 |
| 25GDL4-11×12 | 4 | 132 | 7.5 | 4 |
| 25GDL4-11×13 | 4 | 143 | 7.5 | 4 |
| 25GDL4-11×14 | 4 | 154 | 7.5 | 5.5 |
| 25GDL4-11×15 | 4 | 165 | 7.5 | 5.5 |
| 40GDL6-12×3 | 6 | 36 | 7.5 | 1.5 |
| 40GDL6-12×4 | 6 | 48 | 7.5 | 2.2 |
| 40GDL6-12×5 | 6 | 60 | 7.5 | 2.2 |
| 40GDL6-12×6 | 6 | 72 | 7.5 | 3 |
| 40GDL6-12×7 | 6 | 84 | 7.5 | 3 |
| 40GDL6-12×8 | 6 | 96 | 7.5 | 4 |
| 40GDL6-12×9 | 6 | 108 | 7.5 | 4 |
| 40GDL6-12×10 | 6 | 120 | 7.5 | 4 |
| 40GDL6-12×11 | 6 | 132 | 7.5 | 5.5 |
| 40GDL6-12×12 | 6 | 144 | 7.5 | 5.5 |
| 40GDL6-12×13 | 6 | 156 | 7.5 | 7.5 |
| 40GDL6-12×14 | 6 | 168 | 7.5 | 7.5 |
| 40GDL6-12×15 | 6 | 180 | 7.5 | 7.5 |
| 50GDL12-15×2 | 12 | 30 | 7 | 2.2 |
| 50GDL12-15×3 | 12 | 45 | 7 | 3 |
| 50GDL12-15×4 | 12 | 60 | 7 | 4 |
| 50GDL12-15×5 | 12 | 75 | 7 | 5.5 |
| 50GDL12-15×6 | 12 | 90 | 7 | 5.5 |
| 50GDL12-15×7 | 12 | 105 | 7 | 7.5 |
| 50GDL12-15×8 | 12 | 120 | 7 | 7.5 |
| 50GDL12-15×9 | 12 | 135 | 7 | 11 |
| 50GDL12-15×10 | 12 | 150 | 7 | 11 |
| 50GDL18-15×2 | 18 | 30 | 6 | 3 |
| 50GDL18-15×3 | 18 | 45 | 6 | 4 |
| 50GDL18-15×4 | 18 | 60 | 6 | 5.5 |
| 50GDL18-15×5 | 18 | 75 | 6 | 7.5 |
| 50GDL18-15×6 | 18 | 90 | 6 | 7.5 |
| 50GDL18-15×7 | 18 | 105 | 6 | 11 |
| 50GDL18-15×8 | 18 | 120 | 6 | 11 |
| 50GDL18-15×9 | 18 | 135 | 6 | 15 |
| 50GDL18-15×10 | 18 | 150 | 6 | 15 |
| 65GDL24-12×2 | 24 | 24 | 6 | 3 |
| 65GDL24-12×3 | 24 | 36 | 6 | 4 |
| 65GDL24-12×4 | 24 | 48 | 6 | 5.5 |
| 65GDL24-12×5 | 24 | 60 | 6 | 7.5 |
| 65GDL24-12×6 | 24 | 72 | 6 | 7.5 |
| 65GDL24-12×7 | 24 | 84 | 6 | 11 |
| 65GDL24-12×8 | 24 | 96 | 6 | 11 |
| 65GDL24-12×9 | 24 | 108 | 6 | 15 |
| 65GDL24-12×10 | 24 | 120 | 6 | 15 |
| 65GDL24-12×11 | 24 | 132 | 6 | 15 |
| 65GDL24-12×12 | 24 | 144 | 6 | 18.5 |
| 80GDL36-12×2 | 36 | 24 | 5.5 | 4 |
| 80GDL36-12×3 | 36 | 36 | 5.5 | 5.5 |
| 80GDL36-12×4 | 36 | 48 | 5.5 | 7.5 |
| 80GDL36-12×5 | 36 | 60 | 5.5 | 11 |
| 80GDL36-12×6 | 36 | 72 | 5.5 | 11 |
| 80GDL36-12×7 | 36 | 84 | 5.5 | 15 |
| 80GDL36-12×8 | 36 | 96 | 5.5 | 15 |
| 80GDL36-12×9 | 36 | 108 | 5.5 | 18.5 |
| 80GDL36-12×10 | 36 | 120 | 5.5 | 18.5 |
| 80GDL54-14×2 | 54 | 28 | 5 | 7.5 |
| 80GDL54-14×3 | 54 | 42 | 5 | 11 |
| 80GDL54-14×4 | 54 | 56 | 5 | 15 |
| 80GDL54-14×5 | 54 | 70 | 5 | 18.5 |
| 80GDL54-14×6 | 54 | 84 | 5 | 18.5 |
| 80GDL54-14×7 | 54 | 98 | 5 | 22 |
| 80GDL54-14×8 | 54 | 112 | 5 | 30 |
| 80GDL54-14×9 | 54 | 126 | 5 | 30 |
| 100GDL72-14×2 | 72 | 28 | 4.5 | 11 |
| 100GDL72-14×3 | 72 | 42 | 4.5 | 15 |
| 100GDL72-14×4 | 72 | 56 | 4.5 | 18.5 |
| 100GDL72-14×5 | 72 | 70 | 4.5 | 22 |
| 100GDL72-14×6 | 72 | 84 | 4.5 | 30 |
| 100GDL72-14×7 | 72 | 98 | 4.5 | 30 |
| 100GDL72-14×8 | 72 | 112 | 4.5 | 37 |
| 100GDL72-14×9 | 72 | 126 | 4.5 | 37 |
| 100GDL72-14×10 | 72 | 140 | 4.5 | 45 |
| 125GDL100-20×2 | 100 | 40 | 4.5 | 18.5 |
| 125GDL100-20×3 | 100 | 60 | 4.5 | 30 |
| 125GDL100-20×4 | 100 | 80 | 4.5 | 37 |
| 125GDL100-20×5 |
100 |
100 | 4.5 | 45 |
| 125GDL100-20×6 | 100 | 120 | 4.5 | 55 |
| 125GDL100-20×7 | 100 | 140 | 4.5 | 75 |
| 125GDL100-20×8 | 100 | 160 | 4.5 | 75 |
| 125GDL100-20×9 | 100 | 180 | 4.5 | 75 |
| 125GDL100-20×10 | 100 | 200 | 4.5 | 90 |
| 150GDL160-25×2 | 160 | 50 | 4.5 | 37 |
| 150GDL160-25×3 | 160 | 75 | 4.5 | 55 |
| 150GDL160-25×4 | 160 | 100 | 4.5 | 75 |
| 150GDL160-25×5 | 160 | 125 | 4.5 | 90 |
| 150GDL160-25×6 | 160 | 150 | 4.5 | 110 |
| 150GDL160-25×7 | 160 | 175 | 4.5 | 110 |
用户可根据此表选型确定型号，如有特殊情况可咨询我公司技术人员。

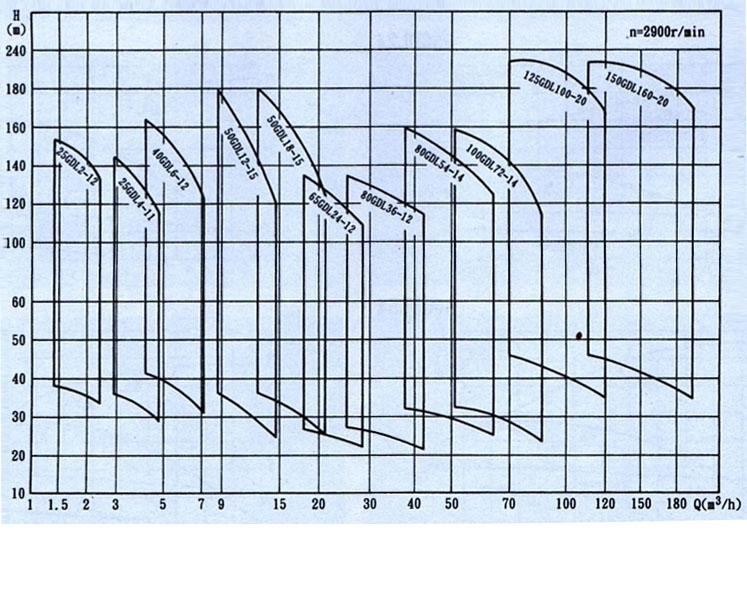

七、GDL型立式多级管道离心泵(性能图谱)
备注：以上参数选型表只是GDL型立式多级管道离心泵的部分性能参数，如在上表中没有找到符合贵单位要求的型号参数可以向我们咨询，我们有专业的工程师为您提供常规产品中没有的参数选型，更加精准的选出适合贵单位适用的管道离心泵型号产品。
在选型过程中请尽量提供以下几项数据：1、口径，2、流量，3、扬程或者水头(m)，4、过流材质，5、流体介质，6、介质粘稠度，7、介质是否含有颗粒，8、电机功率(KW)，9、转速(r/min)，10、电压〔V〕，11、使用环境：室内或室外，高原或平原，所处位置是否要求防爆等等，如果你对以上关于GDL型立式多级管道离心泵的选型，不同流体介质适用泵体，叶轮和机械密封等过流部件的材质及不同配置的2022年价格有任何问题，请您致电我公司24小时热线，我们将竭诚为您提供优质的服务。
