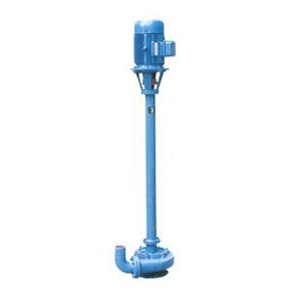

「排污泵」NL污水泥浆排污泵
- 选型报价: 获取2021年价格
- 流量范围:8-2600(m3/h)
- 扬程范围:7-60(m)
- 轴封形式:机械密封
- 泵的类型:离心式
- 功率范围:0.75-250(KW)
- 口径范围:25-500(mm)
- 材质可选:灰铸铁,不锈钢
- 连接方式:联轴器
- 驱动形式:三相交流电机
一、NL污水泥浆排污泵主要用途:
1、上海品牌厂家沈泉泵阀生产制造的NL排污泵可用于矿山,造纸、印染、环保、石墨、云母、黄金、陶瓷、炼油、石油、化工、农场、盐场、碘场、染化、酿酒、食品、化肥、焦化、选厂、建筑、大理石厂、金矿、泥浆、流沙、泥塘、污塘、污浊液送吸浓稠液、装料及悬浮物质的污水作业,也可作矿排水及含有泥块的流体。在泥浆含量不是太大的情况下,也可以用YW液下排污泵代替,两者结构基本相同,主要区别就是在叶轮上。
2、若与高压水泵,水枪配合,组成水力机械化土方工程机组,就可用作于土地平整,河道与池塘的疏浚、凿开等小型水利工程的挖方与输方,以及城市的防空工程,地下工程。
3、养鱼用作带水清塘、鱼池增氧等。
各行业不同工况NL污水泥浆排污泵适用型号的选型及不同材质和配置下的价格问题欢迎致电24小时报价热线400-6656-887咨询2019年排污泵厂家直销价格,同时可提供外形尺寸、安装图纸,结构图纸、曲线图谱和安装尺寸等数据。
二、NL污水泥浆泵产品简介:
NL排污泵主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐性、耐腐蚀性较好,加工工艺方便。
叶轮为三片单园弦弯叶,选用半封闭叶轮,并采用可锻铸铁、所以强度高,耐腐蚀;加工方便,通过性好,效率高。为了减轻重量和减少车削量、泵轴是优质碳素钢冷拉园钢制造。泵座中装有四只骨架油封和轴套,防止轴磨损,延长轴的使用寿命。
NL污水泥浆泵可垂直或倾斜使用,占地面积小,蜗壳需埋在工作介质中工作,容易启动,不需引水,旋转方向应从电机尾部看是顺时针方向工作 。
总机长度备有各种规格,以便使用单位根据用途因地制宜地选用。

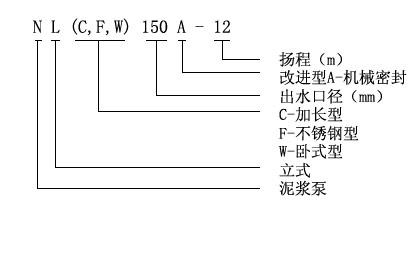

三、NL污水泥浆泵型号意义

四、NL系列污水泥浆泵性能参数表
型 号 |
转速 n r/min |
流量 Q m3/h |
扬程 H m |
效率 n % |
电机功率 KW |
NL50-8 NL50A-8 |
1450 | 20-30 | 8-9 | 42 | 1.5 |
NL50-12 NL50A-12 |
1450 | 25-38 | 12-14 | 41 | 3 |
NL76-9 NL76A-9 |
1450 | 50-70 | 9-10 | 42 | 3 |
NL65-16 NL65A-16 |
1450 | 50-60 | 15-18 | 42 | 5.5 |
NL80-12 NL80A-12 |
1450 | 80-120 | 11-13 | 56 | 7.5 |
NL100-16 NL100A-16 |
1450 | 80-100 | 15-17 | 61 | 15 |
NL150-12 NL150A-12 |
1450 | 100-150 | 11-13 | 66 | 18.5 |
NL150-16 NL150-16 |
1450 | 120-180 | 15-20 | 68 | 22 |
用户可根据此表选型确定型号,如有特殊情况可咨询我公司技术人员。

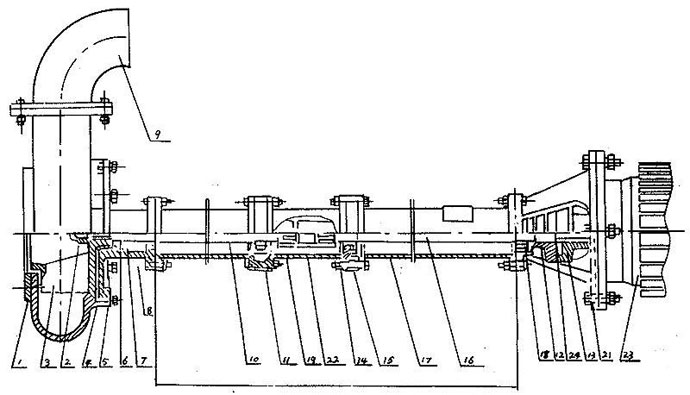

五、NL污水泥浆泵结构图纸

序号 | 型式/另件名称 | NL,NLF,NW | ||
编号 | 数量 | 备注 | ||
1 | 网罩 | 1 | 1 | |
2 | 叶轮螺母 | 2 | 1 | |
3 | 叶轮 | 3 | 1 | |
4 | 泵壳 | 4 | 1 | |
5 | 泵座 | 5 | 1 | |
6 | 0型圈 | 6 | 1 | 改进型用机械密封 |
7 | 油封 | 7 | 4 | 改进型用机械密封 |
8 | 轴套 | 8 | 1 | 改进型用机械密封 |
9 | 出水弯头 | 9 | 1 | |
10 | 泵轴 | 10 | 1 | |
11 | 轴承 | 11 | 2 | |
12 | 从动联轴器 | 12 | 1 | |
13 | 主动联轴器 | 13 | 1 | |
14 | 联接筒 | 14 | 1 | |
15 | 轴承座 | 15 | 2 | |
16 | 联接轴 | 16 | 1 | |
17 | 支撑筒 | 17 | 2 | |
18 | 轴承盖 | 18 | 1 | |
19 | 从动联轴器 | 19 | 1 | |
20 | 电机座 | 20 | 1 | |
21 | 电机座C | 21 | 1 | 带固定板用 |
22 | 主动联轴器 | 22 | 1 | |
23 | 电动机 | 23 | 1 | |
24 | 弹性块 | 24 | 1 |

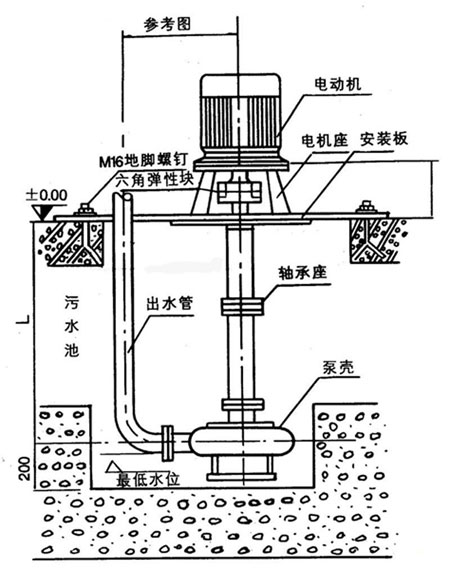

六、NL污水泥浆泵安装示意图


七、NL污水泥浆排污泵固定安装板尺寸
型号/代号 | L | L1 | L2 | L3 | B | B1 | d | d1 | 4-d2 | 4-R | δ |
NL25-10 | 180 | 120 | 350 | 400 | 280 | 330 | 72 | 40 | 13 | 25 | 6 |
NL50-8 | 255 | 230 | 590 | 650 | 490 | 550 | 215 | 70 | 18 | 30 | 8 |
NL80-9 NL50-12 NL76-9 |
255 | 230 | 590 | 650 | 490 | 550 | 258 |
80 70 70 |
18 | 30 | 10 |
NL65-16 NL80-12 NL50-24 |
255 | 285 | 690 | 750 | 590 | 650 | 175 |
70 110 70 |
18 | 30 | 12 |
NL100-16 NL100A-16 |
380 | 350 | 920 | 1000 | 820 | 900 | 226 |
115 70 |
18 | 40 | 14 |
备注:以上参数选型表只是NL污水泥浆排污泵的部分性能参数,如在上表中没有找到符合贵单位要求的型号参数可以向我们咨询,我们有专业的工程师为您提供常规产品中没有的参数选型,更加精准的选出适合贵单位适用的泥浆泵型号产品。
在选型过程中请尽量提供以下几项数据:1、口径,2、流量,3、扬程或者水头(m),4、过流材质,5、流体介质,6、介质粘稠度,7、介质是否含有颗粒,8、电机功率(KW),9、转速(r/min),10、电压〔V〕,11、使用环境:室内或室外,高原或平原,所处位置是否要求防爆等等,如果你对以上关于NL污水泥浆排污泵的选型,不同流体介质适用泵体,叶轮和机械密封等过流部件的材质及不同配置的2019价格有任何问题,请您致电我公司24小时热线,我们将竭诚为您提供优质的服务。
