ISGB便拆立式管道离心泵


选型报价: 获取2019年价格
流量范围:5.3-1200(m3/h)
扬程范围:10-125(m)
轴封形式:机械密封,填料密封
泵的类型:离心式
功率范围:0.75-250(KW)
口径范围:40-350(mm)
材质可选:灰铸铁,球墨铸铁,不锈钢,铜,双相不锈钢,铸钢
连接方式:联轴器
驱动形式:三相交流电机
来源:上海管道离心泵厂 作者:立式管道泵专家 发布时间:2019-11-19 21:39:42 阅读次数:
导读:上海沈泉泵阀制造有限公司为您提供:ISGB便拆立式管道离心泵的性能参数表,安装尺寸图纸与图片,如果您对管道离心泵型号、管道离心泵批发报价与选型手册感兴趣,请拨打我公司400免费电话! ...

  一、 ISGB便拆立式管道离心泵 产品简介:

  上海品牌厂家沈泉泵阀生产制造的ISGB型便拆立式管道离心泵是在ISG型管道循环离心泵的基础上开发成功的一种结构新颖,技术先进的产品。

  该立式管道泵特别是在整体结构上进行大胆突破设计。采用独立轴承体、泵轴支撑,解决了原来立式管道泵靠电机轴承支撑的不足之处;采用优秀水力模型的叶轮,消除了原立式管道泵轴向力大的不足之处;电机采用YE2,YE3等标准通用电机,解决原立式管道泵加长轴电机配套更换难的问题;另按照使用环境可选配普通电机(YE2,YE3)、防爆电机(YB3,YBX3,YBX4),变频电机(YVP系列)、变频防爆(YBBP系列)电机等电机品种;同时100%的便拆结构,解决了更换大功率水泵的轴承、机械密封、叶轮、泵轴的难题。上海管道离心泵厂家上海沈泉泵阀制造有限公司生产的管道离心泵与国内同类产品相比,具有运转更平稳、使用寿命长、配套更方便、维护保养更轻松等等,无可代替的优点。在立式管道离心泵系列产品中属国内前列,各项技术居国内领先,是替代ISG型立式管道泵、IS型离心泵、S型双吸管道离心泵等常规各种离心泵的最理想产品。

  各行业不同工况ISGB型便拆立式管道离心泵适用型号的选型及不同材质和配置下的价格问题欢迎致电24小时报价热线400-6656-887咨询2019年管道离心泵厂家直销价格,同时可提供外形尺寸、安装图纸,结构图纸、曲线图谱和安装尺寸等数据。

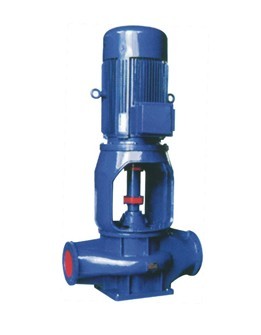

ISGB便拆立式管道离心泵

  二、ISGB型便拆立式管道离心泵产品特点:

  1、立式结构,安装调试方便,独特设计的电机和泵体采用联接体联接,同心度高、加工精度高,占地面积大大减少,缩减了泵房建筑投资30%一60%。底脚稳固、结构紧凑、精美的铸造和外观处理赋予立式离心泵新的美感,使产生品焕发艺术的魅力,可以和国外著名水泵厂家立式泵媲美。

  2、配用国内著名厂家生产的Y系列标准通用电机,运行平稳、噪音极低。

  3、轴承采用国际著名品牌精密轴承,精度高、可靠性好、寿命长。

  4、叶轮采用90年代最优秀可自平衡轴向力的水力模型,使得泵轴承和机械密封使用寿命大大延长。

  5、电机轴承座内的轴承都配有加油孔和放油孔,对轴承的维护保养十分方便。

  6、可拆卸硬性中间联轴器,使泵起动无振动、无噪音,旋转部件设有可靠的安全防护罩,安全性极好。

  7、机械密封采用不锈钢、碳化钨、氟橡胶等材料制成,耐高温、高压,运行寿命长,无渗漏,对轴无磨损,保证工作环境整洁。

  8、泵盖结构设计独特,只要卸下硬性中间联轴器、泵盖螺母,即可十分轻便取出轴承座。泵盖、泵轴、叶轮等组合件,进行更换机械密封和叶轮,而不必拆卸电机、泵体和管道,维修方便快捷。

  三、ISGB型便拆立式管道离心泵工作条件:

  1、管道泵系统最高工作压力为1.6MPa,即水泵吸入口压力+水泵扬程≤1.6MPa(水泵扬程工作压力大于1.6MPa时应在订货另行提出,以便在制造时水泵的过流部件和联接部件采用铸钢)。

  2、输送介质为清水或物理化学性质类似清水的其它液体。(输送介质带有细小颗粒的应在订货时另行说明,以便装配耐磨式机械密封)。

  3、环境温度≤40℃,海拔高度≤1000m,相对湿度≤95%。

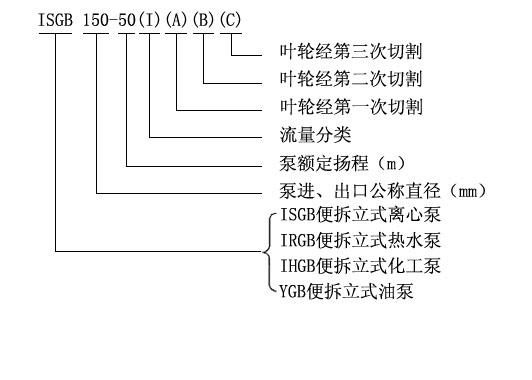

  四、ISGB型便拆立式管道离心泵型号意义

ISGB型便拆立式管道离心泵型号意义

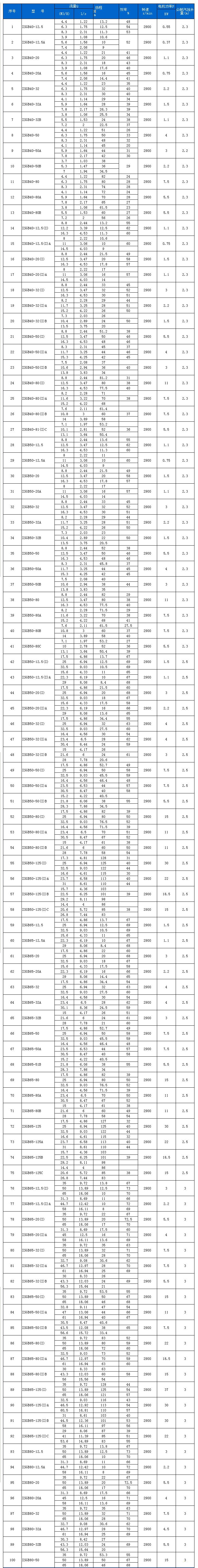

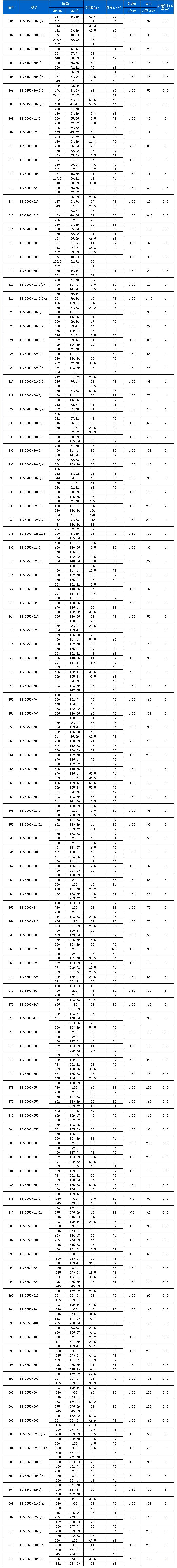

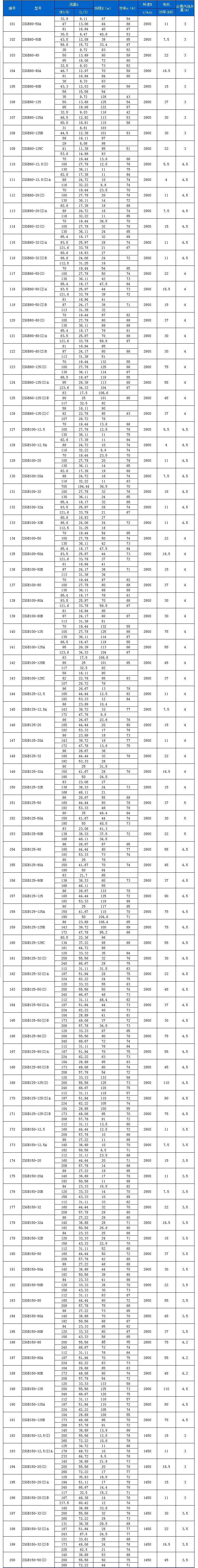

  五、ISGB型便拆立式管道离心泵性能参数选型表

ISGB型便拆立式管道离心泵性能参数表
ISGB型便拆立式管道离心泵性能参数
ISGB型便拆立式管道离心泵性能参数表

  用户可根据此表选型确定型号,如有特殊情况可咨询我公司技术人员。

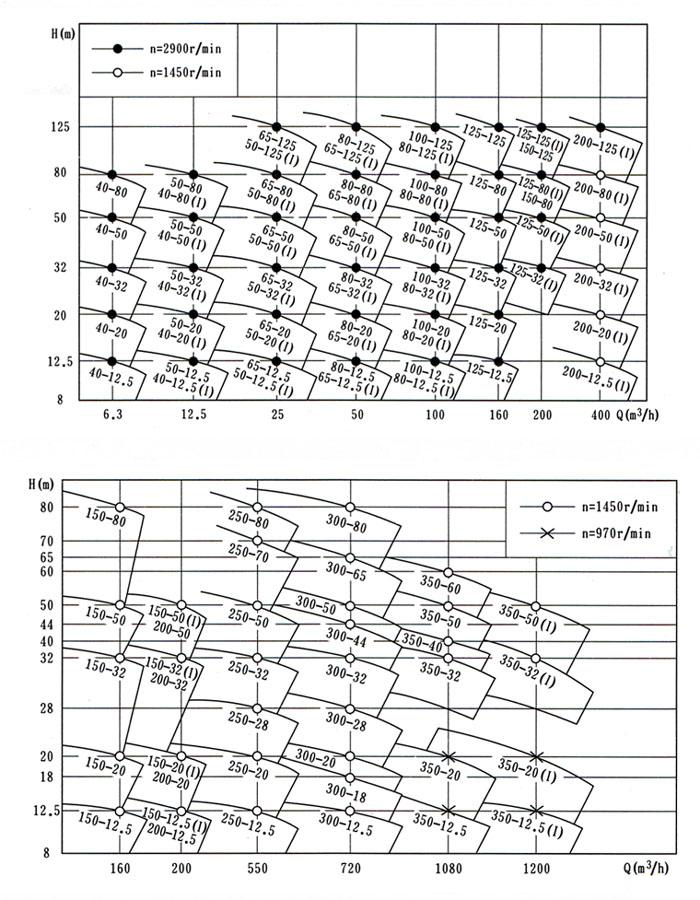

  六、ISGB型便拆立式管道离心泵(曲线图谱)

ISGB型便拆立式管道离心泵(曲线图谱)

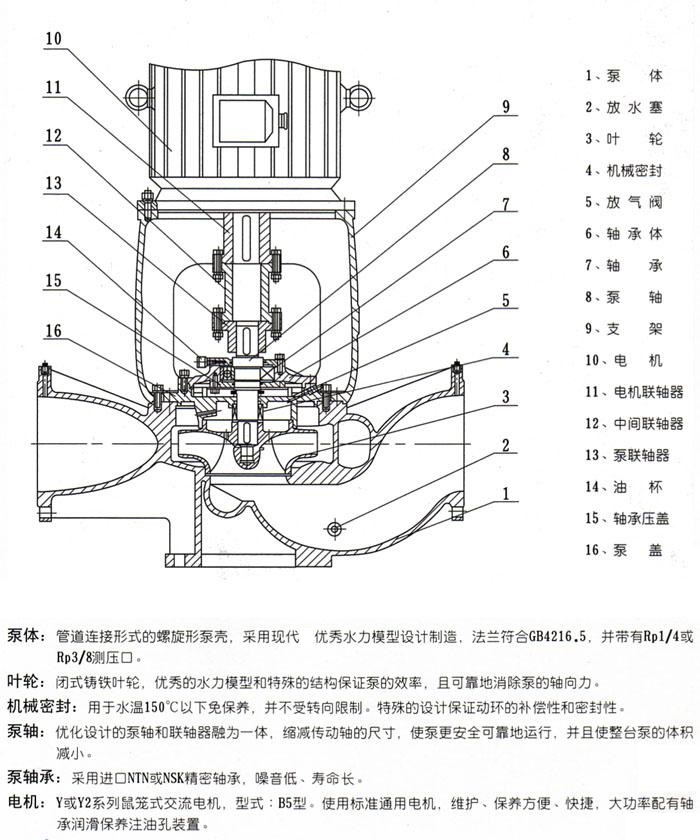

  七、ISGB型便拆立式管道离心泵(结构图)

ISGB型便拆立式管道离心泵(结构图)

  备注:以上参数选型表只是ISGB便拆立式管道离心泵的部分性能参数,如在上表中没有找到符合贵单位要求的型号参数可以向我们咨询,我们有专业的工程师为您提供常规产品中没有的参数选型,更加精准的选出适合贵单位适用的管道离心泵型号产品。

  在选型过程中请尽量提供以下几项数据:1、口径,2、流量,3、扬程或者水头(m),4、过流材质,5、流体介质,6、介质粘稠度,7、介质是否含有颗粒,8、电机功率(KW),9、转速(r/min),10、电压〔V〕,11、使用环境:室内或室外,高原或平原,所处位置是否要求防爆等等,如果你对以上关于ISGB便拆立式管道离心泵的选型,不同流体介质适用泵体,叶轮和机械密封等过流部件的材质及不同配置的2019年价格有任何问题,请您致电我公司24小时热线,我们将竭诚为您提供优质的服务。

  相关产品推荐:IRG立式热水管道离心泵 ISG立式管道离心泵 管道离心泵

本文ISGB便拆立式管道离心泵:http://www.sqmade.cn/ISG/197.html所介绍泵类产品信息,如产品型号意义、性能参数、安装尺寸等数据为管道离心泵厂家所生产的ISGB便拆立式管道离心泵实物常规产品的主要信息,如后续产品升级换代或做出其他调整,我们会尽快更新内容信息。
