「自吸泵」ZWL直联式自吸排污泵


质量担保 厂家直销 七天无理由退换
来源:上海自吸泵厂 作者:自吸泵选型助手 发布时间:2022-02-28 10:07:47 阅读次数:
导读:上海沈泉泵阀制造有限公司为您提供:ZWL直联式自吸排污泵的性能参数表,安装尺寸图纸与图片,如果您对自吸式排污泵型号、批发报价与选型手册感兴趣,请拨打我公司400免费电话! ...
选型报价: 获取2021年价格
流量范围:5-800(m3/h)
扬程范围:12-60(m)
轴封形式:机械密封
泵的类型:离心式
功率范围:1.1-55(KW)
口径范围:25-300(mm)
材质可选:灰铸铁,球墨铸铁,不锈钢,铸钢
连接方式:直连
驱动形式:三相交流电机

  上海品牌厂家沈泉泵阀生产制造的ZWL型直联式自吸无堵塞排污泵是在传统联轴器ZW直自吸无堵塞排污泵的基础上取消了联轴器,电机轴加长直接连接泵腔和叶轮,提高了传动效率,同时因为没有联轴器,所以在装配和后续维修中可以不用做电机,泵头中间联轴器的对中,大大得减小了操作难度,特别是后续用户在现场维修时的提供了很大的便利性。

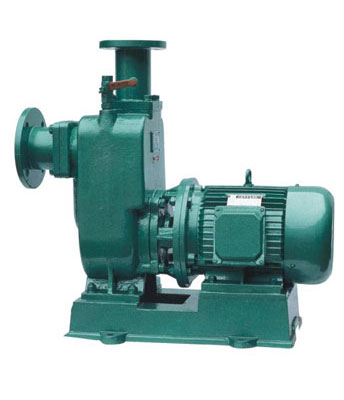

ZWL型直联式自吸无堵塞排污泵

  一、ZWL直联式自吸排污泵用途:

  1、适用于工业和城市给排水,环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、工矿冲洗,设备冷却等。使用介质温度不超过80℃,粘度≤100厘珀、含固量可达30%以下。 各行业不同工况ZWL直联式自吸泵适用型号的选型及不同材质和配置下的价格问题欢迎致电24小时报价热线400-6656-887咨询2019年自吸泵厂家直销价格,同时可提供外形尺寸、安装图纸,结构图纸、曲线图谱和安装尺寸等数据。在无杂质的介质中可选用ZXL清水自吸离心泵,成本更低。

  二、ZWL直联式自吸泵产品概述:

  ZWL直联式自吸泵系本公司根据G内外有关技术资料经消化、吸收、改进后研制而成的一种结构新颖的产品属G内S创。各项技术性能指标居G内领先,达到GJ先进水平,具有广阔的应用市场和发展前景。

  三、ZWL直联式自吸泵产品特点:

  1、结构紧凑。该两系列泵为卧式结构、机泵一体、外型美观、占地面积少,与普通自吸泵比较,占地面积减少30%。如采用IP54户外电机则无需泵房,可置于户外使用。

  2、运行平稳、噪音低、组件同心度高。电机和泵直联,简化了中间结构,增加了运行的平稳性,叶轮具有G好的动静平衡,运行时无振动,低噪音、延长了轴承的使用寿命,改善了使用环境。

  3、轴封采用优质机械密封,动、静环由硬质合金制成,耐磨无泄漏、使用寿命长。

  4、采用先进水力模型、具有效率高、性能好等特点。

  5、安装使用维护方便。吐出管路不需要装止回阀,吸入管路不需要安装底阀,因此简化了管路系统,又改善了劳动条件。

  6、结构独特、自吸性能好,工作前只需保证泵体内储有定量引液即可。

  四、ZWL直联式自吸泵使用条件:

  1、周围环境温度≤40℃,海拨高度≤1000m,相对湿度 ≤95%,介质温度≤80℃,特要求可达200℃。

  2、自吸高度不能超过规定值5-6.5米,吸入管长度≤10米

  五、ZWL直联式自吸无堵塞排污泵(结构图纸)

ZWL直联式自吸无堵塞排污泵(结构图纸)

  六、ZWL直联式自吸无堵塞排污泵性能参数选型表

型号

流量

扬程

功率

转速

效率

汽蚀余量

自吸高度

自吸时间

重量(kg)

(m3/h)

(m)

(kw)

(r/min)

(%)

(m)

(m)

(min/m)

ZWL25-8-15

8

15

1.5

2900

45

2

5

3

68

ZWL32-9-30

9

30

3

2900

48

2.5

5

3

68

ZWL40-10-20

10

20

2.2

2900

45

2.5

5

3

95

ZWL40-20-15

20

15

2.2

2900

45

2.5

5

3

68

ZWL40-15-30

15

30

3

2900

48

2.5

5

3

68

ZWL50-10-20

10

20

2.2

2900

45

2.5

5

3

68

ZWL50-20-15

20

15

2.2

2900

45

2.5

5

3

68

ZWL50-15-30

15

30

3

2900

48

2.5

5

3

95

ZWL50-20-35

20

35

5.5

2900

48

2.5

5.5

3

140

ZWL50-20-40

20

40

7.5

2900

48

2.5

5.5

3

150

ZWL65-30-18

30

18

4

2900

45

2.5

5

3

125

ZWL65-25-30

25

30

5.5

2900

50

3

5

3

135

ZWL65-25-40

25

40

7.5

2900

50

3

5.5

2

140

ZWL65-40-25

40

25

7.5

2900

50

3

5

3

150

ZWL65-65-25

65

25

11

2900

52

3

5

3

200

ZWL80-40-16

40

16

4

2900

50

3

5

3

125

ZWL80-40-25

40

25

7.5

2900

50

3

5

3

140

ZWL80-25-40

25

40

7.5

2900

50

3

5.5

2

150

ZWL80-65-25

65

25

11

2900

52

3

5

3

220

ZWL80-80-35

80

35

15

2900

45

3

5.5

3

250

ZWL80-50-60

50

60

22

2900

55

3

5.5

3

300

ZWL100-100-15

100

15

7.5

1450

50

4

5

3

230

ZWL100-80-20

80

20

7.5

1450

53

4

5

3

230

ZWL100-100-20

100

20

11

1450

53

4

5

3

270

ZWL100-100-30

100

30

22

1450

53

4

5

2

320

ZWL100-80-45

80

45

30

2900

53

4

5.5

2

380

ZWL100-80-60

80

60

37

2900

53

4

5.5

2

430

ZWL100-80-80

80

80

45

2900

53

4

5.5

2

480

ZWL125-120-20

120

20

15

1450

55

4.5

5

2

380

ZWL150-200-15

200

15

15

1450

60

5

5

3.5

380

ZWL150-200-20

200

20

22

1450

60

5

5

3

420

ZWL150-200-25

200

25

30

1450

60

5

5

3

520

ZWL150-180-30

180

30

37

1450

65

5

5

3

580

ZWL150-180-38

180

38

55

1450

45

5

5

3.5

700

ZWL200-280-14

280

14

22

1450

65

5

5

3

600

ZWL200-300-18

300

18

37

1450

65

5

5

3

680

ZWL200-280-28

280

28

55

1450

55

4.8

5.2

3

820

ZWL250-420-20

420

20

55

1450

61

6

4.5

2.5

1020

ZWL300-800-14

800

14

55

1450

65

6

4.5

2.5

1200

  备注:以上参数选型表只是ZWL直联式自吸排污泵的部分性能参数,如在上表中没有找到符合贵单位要求的型号参数可以向我们咨询,我们有专业的工程师为您提供常规产品中没有的参数选型,更加精准的选出适合贵单位适用的自吸泵型号产品。

  在选型过程中请尽量提供以下几项数据:1、口径,2、流量,3、扬程或者水头(m),4、过流材质,5、流体介质,6、介质粘稠度,7、介质是否含有颗粒,8、电机功率(KW),9、转速(r/min),10、电压〔V〕,11、使用环境:室内或室外,高原或平原,所处位置是否要求防爆等等,如果你对以上关于ZWL直联式自吸排污泵的选型,不同流体介质适用泵体,叶轮和机械密封等过流部件的材质及不同配置的2019年价格有任何问题,请您致电我公司,我们将竭诚为您提供优质的服务。
