「磁力泵」CQB磁力驱动离心泵


选型报价: 获取2019年价格
流量范围:3.2-100(m3/h)
扬程范围:20-80(m)
轴封形式:磁力
泵的类型:离心式
功率范围:1.1-55(KW)
口径范围:32-100/20-80(mm)
材质可选:不锈钢
连接方式:磁力
驱动形式:三相交流电机
来源:上海磁力泵厂 作者:磁力泵选型助手 发布时间:2019-08-22 21:11:11 阅读次数:
导读:上海沈泉泵阀制造有限公司为您提供:CQB磁力驱动离心泵的性能参数表,安装尺寸图纸与图片,如果您对磁力离心泵型号、批发报价与选型手册感兴趣,请拨打我公司400免费电话! ...



  一、CQB磁力泵产品用途:

  上海品牌厂家沈泉泵阀生产制造的CQB系列磁力泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业,是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。适用于输送吸入压力不大于0.2MPa,最大工作压力1.6MPa,温度不超过100℃,密度不大于1600kg/m3,粘度不大于30×10-6m2/S的不含硬颗粒和纤维的液体。各行业不同工况CQB磁力泵适用型号的选型及不同材质和配置下的价格问题欢迎致电24小时报价热线400-6656-887咨询2019年磁力泵厂家直销价格,同时可提供外形尺寸、安装图纸,结构图纸、曲线图谱和安装尺寸等数据。

CQB型磁力驱动离心泵

  二、CQB磁力泵产品简介:

  CQB磁力泵(简称磁力泵),通常由电动机,磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力,完全无泄漏,当电动机带动磁力偶合器的外磁钢旋转时,磁力线穿过问隙和隔离套,作用于内磁钢上,使泵转子与电动机同步旋转,无机械接触地传递扭矩。在泵轴的动力输入端,由于液体被封闭在静止的隔离套内,没有动密封因而完全无泄漏。

  CQB磁力泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵,其技术经济指标与国外同类产品八十年代末的水平相当。

  CQB系列磁力泵型式及基本参数符合JB/T 7742—1995《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。

  三、CQB磁力泵产品特点:

  CQB型重型磁力泵过流部份采用全不锈钢材料,对有机酸,有机化合物,碱,中性溶液和种气体都有良好的耐蚀性,双螺旋糟碳石墨轴承和硬质合金轴套的磨,具有较强的耐磨性,保证了产品的寿命,是无泄漏输送腐蚀性介质的理想泵。

  四、CQB型磁力驱动离心泵性能参数选型表

型  号 口径(mm) 流量 (m3/h) 扬程  电机功率 (kW) 电 压 材 质
进口 出口 (m)  (V)
CQB32-20-125 32 20 3.2 20 1.1 380
CQB32-20-160 32 20 3.2 32 1.5 380
CQB40-25-125 40 25 6.3 20 2.2 380
CQB40-25-160 40 25 6.3 32 3 380
CQB40-25-200 40 25 6.3 50 5.5 380
CQB50-32-125 50 32 12.5 20 3 380
CQB50-32-160 50 32 12.5 32 4 380
CQB50-32-200 50 32 12.5 50 7.5 380
CQB50-32-250 50 32 12.5 80 18.5 380
CQB65-50-125 65 50 25 20 4 380
CQB65-50-160 65 50 25 32 7.5 380
CQB65-40-200 65 40 25 50 15 380
CQB65-40-250 65 40 25 80 18.5 380
CQB80-65-125 80 65 50 20 7.5 380
CQB80-65-160 80 65 50 32 15 380
CQB80-50-200 80 50 50 50 18.5 380
CQB80-50-250 80 50 50 80 37 380
CQB100-80-125 100 80 100 20 15 380
CQB100-80-160 100 80 100 32 18.5 380
CQB100-65-200 100 65 100 50 37 380
CQB100-65-250 100 65 100 80 55 380
注:每个型号都可配防爆电机

  用户可根据此表选型确定型号,如有特殊情况可咨询我公司技术人员。

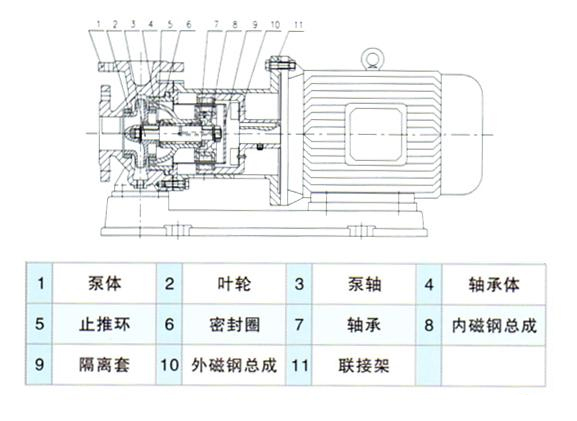

  五、CQB型磁力驱动离心泵结构图纸

CQB型磁力驱动离心泵结构图纸

  六、CQB型磁力驱动离心泵(安装尺寸)

CQB型磁力驱动离心泵(安装尺寸)

  备注:以上参数选型表只是CQB型磁力驱动离心泵的部分性能参数,如在上表中没有找到符合贵单位要求的型号参数可以向我们咨询,我们有专业的工程师为您提供常规产品中没有的参数选型,更加精准的选出适合贵单位适用的磁力泵型号产品。

  在选型过程中请尽量提供以下几项数据:1、口径,2、流量,3、扬程或者水头(m),4、过流材质,5、流体介质,6、介质粘稠度,7、介质是否含有颗粒,8、电机功率(KW),9、转速(r/min),10、电压〔V〕,11、使用环境:室内或室外,高原或平原,所处位置是否要求防爆等等,如果你对以上关于CQB型磁力驱动离心泵的选型,不同流体介质适用泵体,叶轮和机械密封等过流部件的材质及不同配置的2019年价格有任何问题,请您致电我公司,我们将竭诚为您提供优质的服务。
