「隔膜泵」DBY电动隔膜泵


选型报价: 获取2019年价格
流量范围:0-20(m3/h)
扬程范围:30(m)
轴封形式:无
泵的类型:容积式
功率范围:0.55-5.5(KW)
口径范围:10-100(mm)
材质可选:灰铸铁,不锈钢,铸钢,氟塑料,增强聚丙烯,铝合金
连接方式:
驱动形式:三相交流电机
来源:上海隔膜泵厂 作者:隔膜泵选型助手 发布时间:2019-08-22 21:46:35 阅读次数:
导读:上海沈泉泵阀制造有限公司为您提供:DBY电动隔膜泵的性能参数表,安装尺寸图纸与图片,如果您对预隔膜泵型号、隔膜泵批发报价与选型手册感兴趣,请拨打我公司400免费电话! ...



  一、DBY电动隔膜泵主要用途:

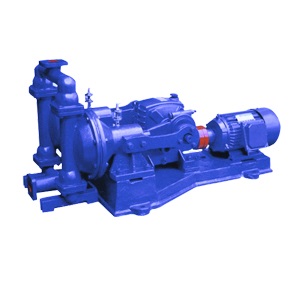

DBY电动隔膜泵

  1、各种剧毒、易燃、易挥发液体。

  2、各种强酸、强碱、强腐蚀液体。

  3、可输送较高温度的介质150℃。

  4、作为各种压滤机前级送压装置。

  5、热水回收及循环。

  6、油罐车、油库、油品装卸。

  7、隔膜泵吸泡菜果酱、土豆泥、巧克力等。

  8、隔膜泵吸油漆、树胶、颜料粘合剂。

  9、各种瓷器釉浆水泥灌浆灰浆泥浆。

  10、各种橡胶浆乳胶、有机溶剂、填料。

  11、用隔膜泵为油轮驳船清仓吸取仓内污水及剩油。

  12、啤酒花及发酵粉稀浆、糖浆、糖蜜。

  13、隔膜泵吸矿井、坑道、隧道、下水道中污水、沉淀物。

  14、各种特殊介质的吸送。

  二、DBY电动隔膜泵产品简介:

  上海品牌厂家沈泉泵阀生产制造的DBY系列电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,该泵适用于低压,即出口压力≤3kgf/cm2的场合。DBY系列电动隔膜泵各行业不同工况适用型号的选型及不同材质和配置下的价格问题欢迎致电24小时报价热线400-6656-887咨询2019年隔膜泵厂家直销价格,同时可提供外形尺寸、安装图纸,结构图纸、曲线图谱和安装尺寸等数据。

  三、DBY电动隔膜泵技术参数:

  流量:0-20m3/h

  扬程:30m

  功率:0.37-4kw

  转速:1450r/min

  口径:10-100mm

  温度:-15-+150℃

  自吸高度:5-7m

  四、DBY系列电动隔膜泵性能参数选型表

型号 流量M3/h 扬程 M 吸程 M 配备功率 KW 使用温度℃ 配备减速机型号
进口 出口 铸铁 不锈钢 铝合金
DBY-10 丝扣 3/8" 0.5 40 3 0.55 100 150 80 XWD0.55-2-35
DBY-15 丝扣 1/2" 0.75 40 3 0.55 100 150 80 XWD0.5-2-35
DBY-25 25 25 3.5 40 4 1.5 100 150 80 XLD1.5-3-35
DBY-40 40 40 4.5 40 4 2.2 100 150 80 XLD1.5-3-35
DBY-50 50 50 6.5 40 4.5 4 100 150 80 XLD2.2-3-35
DBY-65 65 65 8 40 4.5 4 100 150 80 XLD2.2-3-35
DBY-80 80 80 16 40 5 5.5 100 150 80 XLD3-3-35
DBY-100 100 80 20 40 5 5.5 100 150 80 XLD3-3-35

  用户可根据此表选型确定型号,如有特殊情况可咨询我公司技术人员。

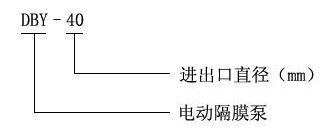

  五、DBY系列电动隔膜泵型号意义

DBY系列电动隔膜泵型号意义

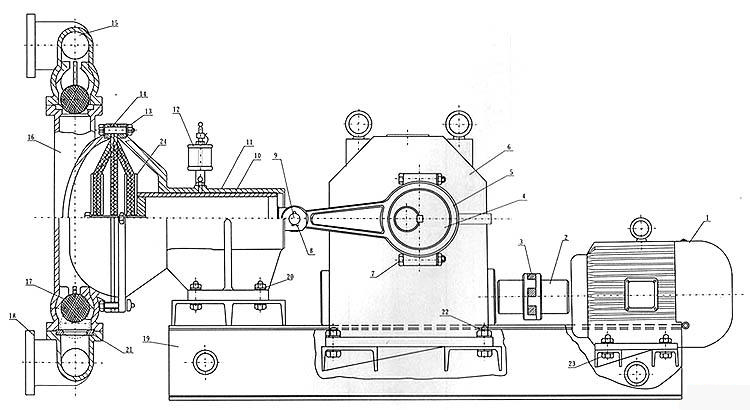

  六、DBY电动隔膜泵结构图纸

DBY结构图纸

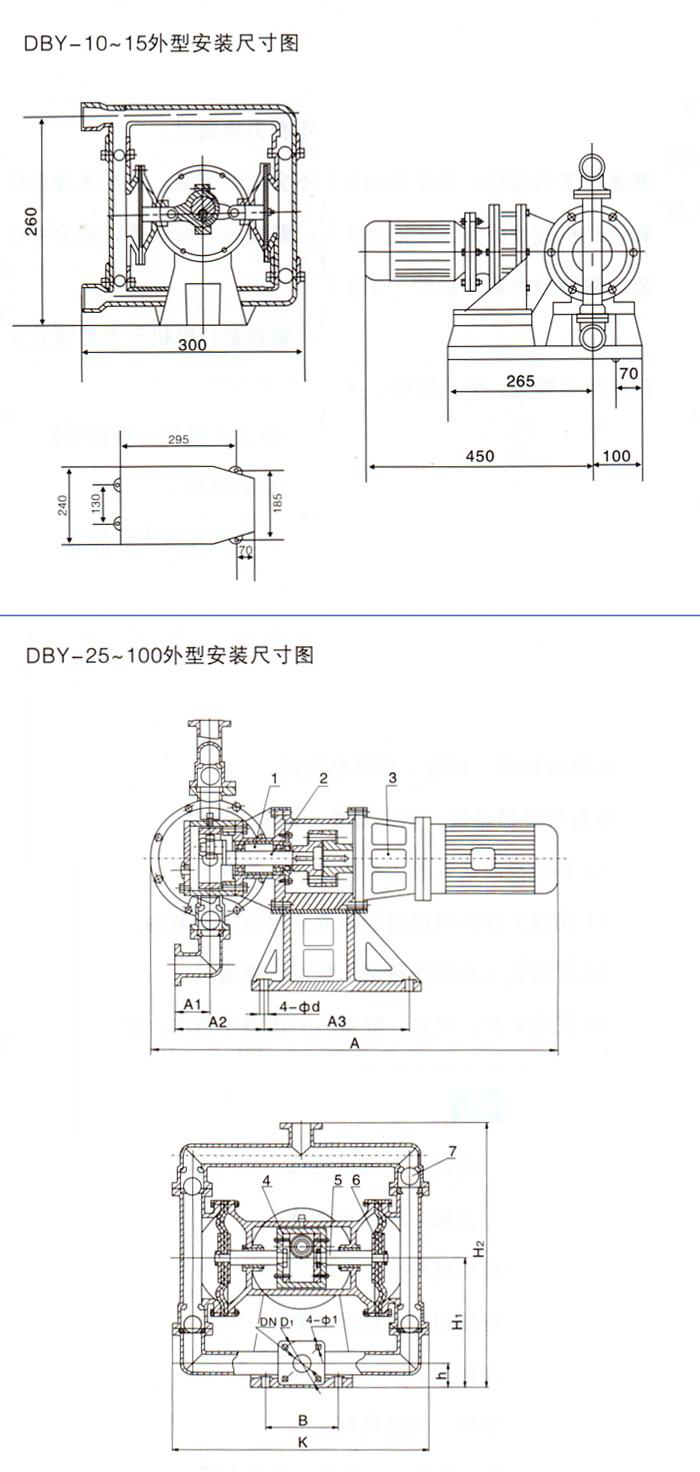

  七、DBY系列电动隔膜泵(安装尺寸)

型号 A A1 A2 A3 B K DN D1 Φ1 Φd h H1 H2
DBY-25 900 75 160 300 180 550 25 75 11 17.5 110 315 620
DBY-40 900 75 160 300 180 550 40 100 14 17.5 110 315 620
DBY-50 960 140 250 370 240 550 50 110 14 17.5 85 360 820
DBY-65 960 140 250 370 240 550 65 130 14 17.5 85 360 820
DBY-80 900 110 0 700 390 800 80 150 17.5 17.5 130 470 980
DBY-100 900 110 0 700 390 800 100 150 17.5 17.5 130 470 980

  八、DBY电动隔膜泵注意事项

  正确选用隔膜泵

  本隔膜泵的主要部件是隔膜.正确选用隔膜可以达到事半功倍的目的,用户订货时须注明输送介质的性质,以便出厂时配备不同隔膜,一般隔膜有下列几种:

  1.丁晴隔膜;主要用于耐油场合。

  2.氯丁橡胶5031#本单位特制,主要用于耐丙酮及各种酸类、碱类。

  3.氟橡胶6021#本单位特制,主要用于高温150℃:,耐甲笨耐腐蚀。但价格比其它隔膜高。

  4.食品橡胶,专用于食品饮料的输送。

  注意事项

  1.泵出口严禁安装阀门,如必需装阀门;要在出口安装安全阀门,工作压力不得超过4公斤,以免造成损失。

  2.应及时加油,保持润滑系统正常运转。

  3.泵在使用中环境温度应小于40℃、电机温度不得超过75℃。

  4.被输送的介质及其温度应在泵材允许范围内。

  5.对于输送液体为易沉淀结晶的介质时,使用后应及时清洗排净泵内积物,以免再开时损坏。

  备注:以上参数选型表只是DBY电动隔膜泵的部分性能参数,如在上表中没有找到符合贵单位要求的型号参数可以向我们咨询,我们有专业的工程师为您提供常规产品中没有的参数选型,更加精准的选出适合贵单位适用的隔膜泵型号产品。

  在选型过程中请尽量提供以下几项数据:1、口径,2、流量,3、扬程或者水头(m),4、过流材质,5、流体介质,6、介质粘稠度,7、介质是否含有颗粒,8、电机功率(KW),9、转速(r/min),10、电压〔V〕,11、使用环境:室内或室外,高原或平原,所处位置是否要求防爆等等,如果你对以上关于DBY电动隔膜泵的选型,不同流体介质适用泵体,叶轮和机械密封等过流部件的材质及不同配置的2019年价格有任何问题,请您致电我公司,我们将竭诚为您提供优质的服务。
