「管道离心泵」IHG立式不锈钢管道泵


选型报价: 获取2019年价格
流量范围:1.1-1450(m3/h)
扬程范围:7-150(m)
轴封形式:机械密封
泵的类型:离心式
功率范围:0.75-250(KW)
口径范围:15-500(mm)
材质可选:不锈钢,双相不锈钢
连接方式:直连
驱动形式:三相交流电机
来源:上海管道离心泵厂 作者:不锈钢管道泵专家 发布时间:2019-09-12 10:19:24 阅读次数:
导读:上海沈泉泵阀制造有限公司为您提供:IHG立式不锈钢管道离心泵的性能参数表,安装尺寸图纸与图片,如果您对管道离心泵型号、管道离心泵批发报价与选型手册感兴趣,请拨打我公司400免费电话!...

  上海品牌厂家沈泉泵阀生产制造的IHG立式不锈钢管道离心泵又称为IHG立式化工离心泵,另有配备防爆电机的IHGB不锈钢防爆管道离心泵,不锈钢材质,可根据用户的具体使用需要,选择不锈钢材质有304,316,316L等,另可定做2205等双相不锈钢材质,用于供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,普通使用介质温度不超过-20℃~120℃,其他温度可咨询我公司定做加工特殊工况要求用泵。各行业不同工况IHG立式不锈钢管道离心泵适用型号的选型及不同材质和配置下的价格问题欢迎致电24小时报价热线400-6656-887咨询2019年管道离心泵厂家直销价格,同时可提供外形尺寸、安装图纸,结构图纸、曲线图谱和安装尺寸等数据。

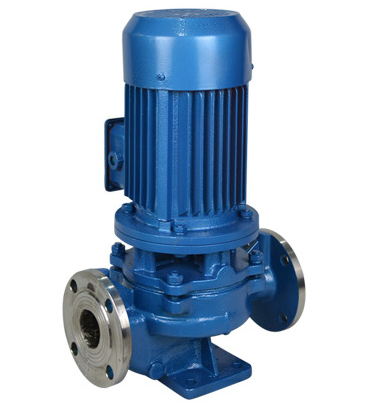

IHG立式不锈钢管道离心泵

  该离心泵产品是符合最新国家机械部JB/T53058-1999,JB/T6878-2006的标准要求,该产品与原JB/T53058-93所生产的产品对比上具有更高效节能、噪音更低、性能更可靠等优点。在用户最关心的机械密封不耐用,容易漏水等问题上本公司通过多年生产经验总结,在为客户提供管道离心泵及机械密封选型时会根据客户介质要求,生产工况,现场反馈等给出最优解决方案,机械密封可根据各种方案提供各类型配置,型号更是多样,如109型,120型,113型,还可根据特殊要求提供反冲洗等等。

  一、IHG立式不锈钢管道离心泵主要用途:

  1、IHG型立式管道化工泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为20℃~+120℃。

  2、ISG型立式管道离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T<80℃。ISG型管道泵是此泵系列中的基础款,根据不同的输送介质和温度等方面的选型要求延伸有IRG立式热水循环管道离心泵、GRG型立式高温管道泵、IHG立式化工离心泵、YG立式管道离心油泵、IHGB立式防爆不锈钢管道离心泵、ISGB防爆管道离心泵等型号泵种类

  3、IRG(GRG)型立式热水循环泵广泛适用于:能源、冶金、化工、纺织、造纸,以及宾馆饭店等锅炉高温热水增压循环输送及城市采用暖系统循环用泵,IRG型使用温度T<120℃,珀GRG型使用温度T<240℃。

  4、YG型立式管道油泵,供输送汽油、煤油、柴油等石油产品,被输送介质温度为-20℃~+120℃。

  二、IHG立式不锈钢管道离心泵产品简介:

  IHG单级单吸立式管道离心泵,采用IH型卧式离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成。同时根据使用温度、介质等不同在ISG管道离心泵型基础上派出适用热水、高温、腐蚀性化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点。

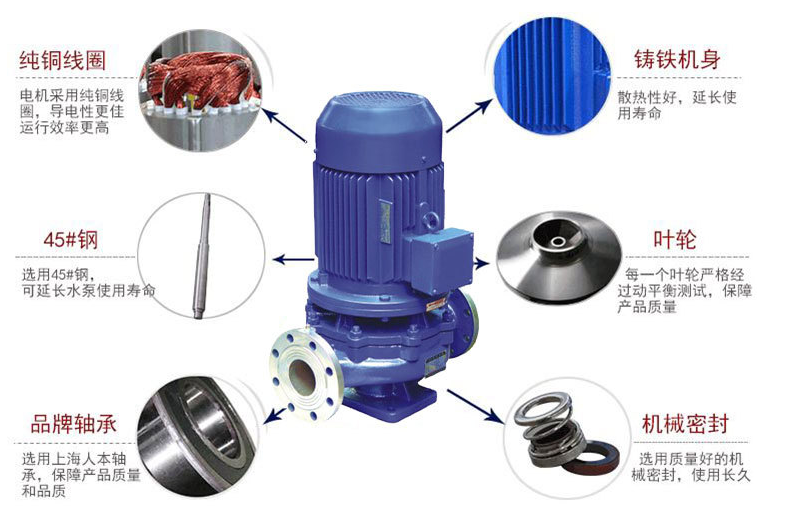

  三、IHG立式不锈钢管道离心泵产品特点:

  1、水泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用。

  2、叶轮直接安装在电机的加长轴上,轴向尺寸短,结构紧凑,水泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了水泵的运行平稳,振动小、噪音低。

  3、轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地延长机械密封的使用寿命。

  4、安装检修方便,无需拆动管道路系统,只要卸下泵联体座螺母即可抽出全部转子部件。

  5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

  6、可根据管路布置的要求采用泵的竖式和横式安装。

  四、IHG立式不锈钢管道离心泵工作条件:

  1、吸入压力≤1.0MPa,或泵系统最高工作压力≤1.6MPa,即泵吸入口压力+泵扬程≤1.6MPa,泵静压试验压力为2.5MPa,订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。

  2、环境温度<40℃,相对湿度<95%。

  3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。

  注:如使用介质为带有细小颗粒,请在订货时说明,以便厂家采用耐磨式机械密封。

  五、IHG立式管道泵安装说明

  1.安装时管路重量不应加在水泵上,应有各自的支承体,以免使泵变形影响运行性能和寿命。

  2.为了维修方便和使用安全,在洋的进出口管路上各安装一只调节阍及在泵出口附近安装一只压力表,以保证在额定扬程和流量范围内运行,增长水泵的使用寿命。

  3.泵用于有吸程场合,应装有底阀,并且进口管路不应有过多弯道,周时不得有漏水、漏气现象。

  4.安装后拨动泵轴,叶轮不应有磨擦声或卡死现象,否则应将泵拆开检查原因。

  5.泵的安装方式分为硬性联接和柔性联接两种。

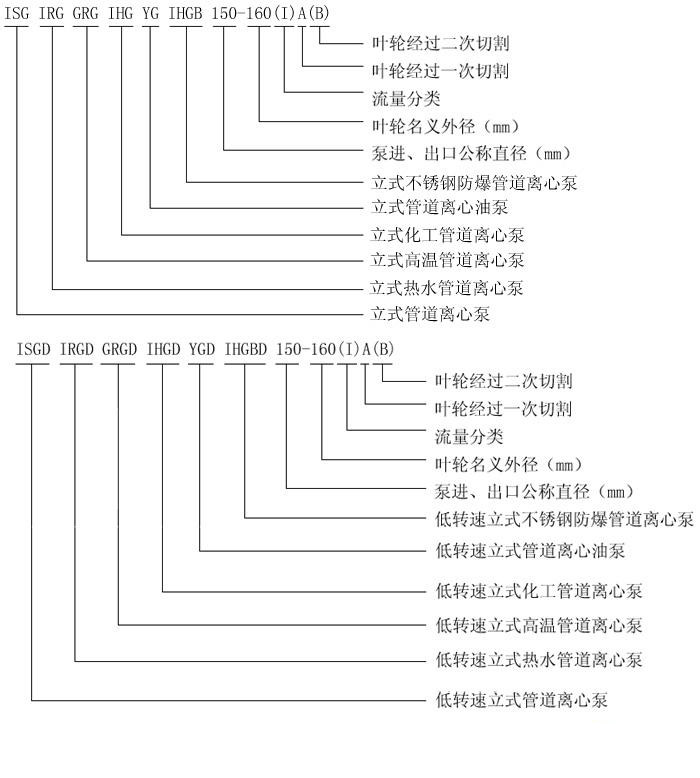

  五、IHG立式不锈钢管道离心泵型号意义

IHG立式不锈钢管道泵型号意义

         六、IHG立式不锈钢管道离心泵性能参数表

IHG立式不锈钢管道离心泵 管道离心泵流量 立式管道泵扬程 电机功率 (kw) 转速 效率 汽蚀余量
(m3/h) (m) (r/min) (%) (m)
IHG15-80 1.5 8 0.18 2900 34 2.3
IHG20-110 2.5 15 0.37 2900 34 2.3
IHG20-160 2.5 32 1.1 2900 25 2.3
IHG25-110 4 15 0.55 2900 42 2.3
IHG25-125 4 20 0.75 2900 36 2.3
IHG25-125A 3.6 16 0.55 2900 35 2.3
IHG25-160 4 32 1.5 2900 32 2.3
IHG25-160A 3.7 28 1.1 2900 31 2.3
IHG32-100 4.5 12.5 0.55 2900 56 2.3
IHG32-100(I) 6.3 12.5 1.1 2900 54 2
IHG32-125 4.5 20 0.75 2900 45 2.3
IHG32-125(I) 6.3 20 1.1 2900 43 2.3
IHG32-125(I)A 4 16 0.55 2900 43 2.3
IHG32-160 4.5 32 1.1 2900 44 2.3
IHG32-160A 4.5 25 1.1 2900 42 2.3
IHG32-160(I) 6.3 32 2.2 2900 42 2.3
IHG32-200 4.5 50 3 2900 45 2.3
IHG32-200A 4 40 2.2 2900 40 2.3
IHG32-200(I) 6.3 50 4 2900 33 2
IHG40-100 6.3 12.5 0.55 2900 54 2.3
IHG40-100A 5.6 10 0.37 2900 52 2.3
IHG40-125 6.3 20 1.1 2900 46 2.3
IHG40-125A 5.6 16 0.75 2900 45 2.3
IHG40-160 6.3 32 2.2 2900 40 2.3
IHG40-160A 5.9 28 1.5 2900 39 2.3
IHG40-160B 5.2 24 1.1 2900 38 2.3
IHG40-200 6.3 50 4 2900 33 2.3
IHG40-200A 5.9 44 3 2900 31 2.3
IHG40-200B 5.5 38 2.2 2900 29 2.3
IHG立式不锈钢管道离心泵 管道离心泵流量 立式管道泵扬程 电机功率 (kw) 转速 效率 汽蚀余量
(m3/h) (m) (r/min) (%) (m)
IHG40-250 6.3 80 7.5 2900 28 2.3
IHG40-250A 5.9 70 5.5 2900 28 2.3
IHG40-250B 5.5 60 4 2900 27 2.3
IHG40-100(I) 12.5 12.5 1.1 2900 62 2.3
IHG40-125(I) 12.5 20 1.5 2900 60 2.3
IHG40-125(I)A 11.2 17.2 1.1 2900 58 2.3
IHG40-160(I) 12.5 32 3 2900 52 2.3
IHG40-160(I)A 11.7 28 2.2 2900 51 2.3
IHG40-160(I)B 10.5 22.5 1.5 2900 50 2.3
IHG40-200(I) 12.5 50 5.5 2900 46 2.3
IHG40-200(I)A 11.7 40 4 2900 45 2.3
IHG40-200(I)B 10.5 35 3 2900 44 2.3
IHG40-250(I) 12.5 80 11 2900 38 2.3
IHG40-250(I)A 11.7 70 7.5 2900 38 2.3
IHG40-250(I)B 10.8 60 7.5 2900 37 2.3
IHG50-100 12.5 12.5 1.1 2900 62 2.3
IHG50-125 12.5 20 1.5 2900 58 2.3
IHG18598 11.2 17.2 1.1 2900 57 2.3
IHG50-160 12.5 32 3 2900 52 2.3
IHG50-160A 11.7 28 2.2 2900 51 2.3
IHG50-160B 10.5 22.5 1.5 2900 50 2.3
IHG50-200 12.5 50 5.5 2900 46 2.3
IHG50-200A 11.7 44.5 4 2900 45 2.3
IHG50-200B 10.5 35 3 2900 44 2.3
IHG50-250 12.5 80 11 2900 38 2.3
IHG50-250A 11.7 70 7.5 2900 38 2.3
IHG50-250B 10.8 60 7.5 2900 37 2.3
IHG立式不锈钢管道离心泵 管道离心泵流量 立式管道泵扬程 电机功率 (kw) 转速 效率 汽蚀余量
(m3/h) (m) (r/min) (%) (m)
IHG50-100(I) 25 12.5 1.5 2900 69 2.5
IHG50-100(I)A 22.4 10 1.1 2900 67 2.5
IHG50-125(I) 25 20 3 2900 68 2.5
IHG50-125(I)A 22.4 16 2.2 2900 66 2.5
IHG50-160(I) 25 32 4 2900 63 2.5
IHG50-160(I)A 23.4 28 4 2900 62 2.5
IHG50-160(I)B 21.6 24 3 2900 58 2.5
IHG50-200(I) 25 50 7.5 2900 58 2.5
IHG50-200(I)A 23.4 44 7.5 2900 57 2.5
IHG50-200(I)B 21.6 37 5.5 2900 55 2.5
IHG50-250(I) 25 80 15 2900 50 2.5
IHG50-250(I)A 23.4 70 11 2900 50 2.5
IHG50-250(I)B 21.6 60 11 2900 49 2.5
IHG50-315(I) 25 125 30 2900 40 2.5
IHG50-315(I)A 23.4 110 22 2900 40 2.5
IHG50-315(I)B 21.6 93 18.5 2900 39 2.5
IHG65-100 25 12.5 1.5 2900 69 2.5
IHG65-100A 22.4 10 1.1 2900 67 2.5
IHG65-125 25 20 3 2900 68 2.5
IHG65-125A 22.4 16 2.2 2900 66 2.5
IHG65-160 25 32 4 2900 63 2.5
IHG65-160A 23.4 28 4 2900 62 2.5
IHG65-160B 21.6 24 3 2900 58 2.5
IHG65-200 25 50 7.5 2900 58 2.5
IHG65-200A 23.4 44 7.5 2900 57 2.5
IHG65-200B 21.6 37 5.5 2900 55 2.5
IHG65-250 25 80 15 2900 50 2.5
IHG65-250A 23.4 70 11 2900 50 2.5
IHG65-250B 21.6 60 11 2900 49 2.5
IHG65-315 25 125 30 2900 40 2.5
IHG65-315A 23.4 110 22 2900 40 2.5
IHG65-315B 21.6 93 18.5 2900 39 2.5
IHG65-100(I) 50 12.5 3 2900 73 3
IHG65-100(I)A 44.8 10 2.2 2900 72 3
IHG立式不锈钢管道离心泵 管道离心泵流量 立式管道泵扬程 电机功率 (kw) 转速 效率 汽蚀余量
(m3/h) (m) (r/min) (%) (m)
IHG65-125(I) 50 20 5.5 2900 72.5 3
IHG65-125(I)A 44.8 16 4 2900 71 3
IHG65-160(I) 50 32 7.5 2900 71 3
IHG65-160(I)A 46.8 28 7.5 2900 70 3
IHG65-160(I)B 43.2 24 5.5 2900 69 3
IHG65-200(I) 50 50 15 2900 67 3
IHG65-200(I)A 46.8 44 11 2900 66 3
IHG65-200(I)B 43 37 7.5 2900 65 3
IHG65-250(I) 50 80 22 2900 59 3
IHG65-250(I)A 46.8 70 18.5 2900 59 3
IHG65-250(I)B 43 60 15 2900 58 3
IHG65-315(I) 50 125 37 2900 54 3
IHG65-315(I)A 45.8 105 30 2900 54 3
IHG65-315(I)B 43 93 30 2900 53 3
IHG80-100 50 12.5 3 2900 73 3
IHG80-100A 44.8 10 2.2 2900 72 3
IHG80-125 50 20 5.5 2900 72.5 3
IHG80-125A 44.8 16 4 2900 71 3
IHG80-160 50 32 7.5 2900 71 3
IHG80-160A 46.8 28 7.5 2900 70 3
IHG80-160B 43.2 24 5.5 2900 69 3
IHG80-200 50 50 15 2900 67 3
IHG80-200A 46.8 44 11 2900 66 3
IHG80-200B 43 37 7.5 2900 65 3
IHG80-250 50 80 22 2900 59 3
IHG80-250A 46.8 70 18.5 2900 59 3
IHG80-250B 43 60 15 2900 58 3
IHG立式不锈钢管道离心泵 管道离心泵流量 立式管道泵扬程 电机功率 (kw) 转速 效率 汽蚀余量
(m3/h) (m) (r/min) (%) (m)
IHG80-315 50 125 37 2900 54 3
IHG80-315A 45.8 105 30 2900 54 3
IHG80-315B 43 93 30 2900 53 3
IHG80-315C 41 85 22 2900 51 3
IHG80-350 50 150 55 2900 66 3
IHG80-350A 44 142 45 2900 65 3
IHG80-350B 40 135 37 2900 63 3
IHG80-100(I) 100 12.5 5.5 2900 76 4.5
IHG80-100(I)A 89 10 4 2900 74 4.5
IHG80-125(I) 100 20 11 2900 76 4.5
IHG80-125(I)A 89 16 7.5 2900 74 4.5
IHG80-160(I) 100 32 15 2900 76 4.5
IHG80-160(I)A 93.5 28 11 2900 74 4.5
IHG80-160(I)B 86.4 24 11 2900 72 4.5
IHG80-200(I) 100 50 22 2900 74 4
IHG80-200(I)A 93.5 44 18.5 2900 73 4
IHG80-200(I)B 86.4 37 15 2900 71 4
IHG80-250(I) 100 80 37 2900 69 >4.0
IHG80-250(I)A 93.5 70 30 2900 68 4
IHG80-250(I)B 86.4 60 30 2900 66 4
IHG80-315(I) 100 125 75 2900 66 4
IHG80-315(I)A 93.5 110 55 2900 66 4
IHG80-315(I)B 86.4 93 45 2900 65 4
IHG80-315(I)C 82 85 37 2900 63 4
IHG100-100 100 12.5 5.5 2900 76 4.5
IHG100-100A 89 10 4 2900 74 4.5
IHG100-125 100 20 11 2900 76 4.5
IHG100-125A 89 16 7.5 2900 74 4.5
IHG100-160 100 32 15 2900 76 4.5
IHG100-160A 93.5 28 11 2900 74 4.5
IHG100-160B 86.4 24 11 2900 72 4.5
IHG100-200 100 50 22 2900 74 4
IHG100-200A 93.5 44 18.5 2900 73 4
IHG100-200B 86.4 37 15 2900 71 4
IHG立式不锈钢管道离心泵 管道离心泵流量 立式管道泵扬程 电机功率 (kw) 转速 效率 汽蚀余量
(m3/h) (m) (r/min) (%) (m)
IHG100-250 100 80 37 2900 69 4
IHG100-250A 93.5 70 30 2900 68 4
IHG100-250B 86.4 60 30 2900 66 4
IHG100-315 100 125 75 2900 66 4
IHG100-315A 93.5 110 55 2900 66 4
IHG100-315B 86.4 93 45 2900 65 4
IHG100-100(I) 160 12.5 11 2900 73 4.5
IHG100-125(I) 160 20 15 2900 74 4.5
IHG100-125(I)A 143 16 11 2900 72 4.5
IHG100-160(I) 160 32 22 2900 79 5.6
IHG100-160(I)A 150 28 18.5 2900 76 5
IHG100-200(I) 160 50 37 2900 79 5.2
IHG100-200(I)A 150 45 30 2900 74 4.5
IHG100-200(I)B 138 40 22 2900 72 4.5
IHG100-250(I) 160 80 55 2900 77 4.8
IHG100-250(I)A 140 70 45 2900 72 4.5
IHG100-250(I)B 100 65 37 2900 70 4.5
IHG100-350 100 150 90 2900 57 4
IHG100-350A 87 142 75 2900 75 4
IHG100-350B 82 135 55 2900 75 4
IHG125-100 160 12.5 11 2900 82 4
IHG125-100A 143 10 7.5 2900 77 4
IHG125-125 160 20 15 2900 80 4
IHG125-125A 143 16 11 2900 77 4
IHG125-160 200 32 30 2900 78 4
IHG125-160A 187 28 22 2900 76 4
IHG125-160B 180 24.5 18.5 2900 73 4
IHG125-200 200 50 45 2900 77 5.5
IHG125-200A 187 44 37 2900 76 5.5
IHG125-200B 172 37 30 2900 75 5.5
IHG125-250 200 80 75 2900 75 5
IHG125-250A 187 70 55 2900 74 5.5
IHG125-250B 172 60 45 2900 73 5.5
IHG125-315 200 125 110 2900 70 5
IHG125-315A 187 110 90 2900 70 5
IHG125-315B 172 93 75 2900 69 5
IHG125-315C 160 78 55 2900 67 5
IHG立式不锈钢管道离心泵 管道离心泵流量 立式管道泵扬程 电机功率 (kw) 转速 效率 汽蚀余量
(m3/h) (m) (r/min) (%) (m)
IHG150-125 160 20 11 2900 76 4
IHG150-125A 150 16 7.5 2900 77 4
IHG150-160 160 32 22 2900 75 4
IHG150-160A 150 28 18.5 2900 76 4
IHG150-160B 140 24 15 2900 73 4
IHG150-200 160 50 37 2900 77 5.5
IHG150-200A 150 44 30 2900 76 5.5
IHG150-200B 140 38 22 2900 75 5.5
IHG150-250 200 80 75 2900 75 5
IHG150-250A 187 70 55 2900 74 5.5
IHG150-250B 172 60 45 2900 73 5.5
IHG150-315 200 125 110 2900 70 5
IHG150-315A 187 110 90 2900 70 5
IHG150-315B 172 93 75 2900 69 5

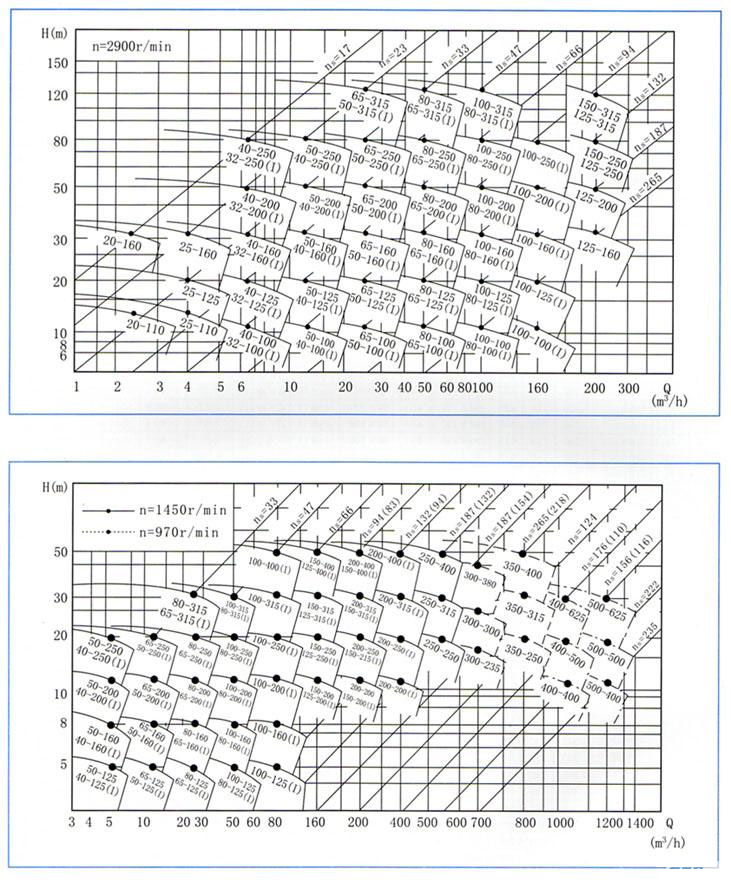

  七、IHG系列立式管道离心泵(曲线图谱)

IHG系列立式管道离心泵(曲线图谱)

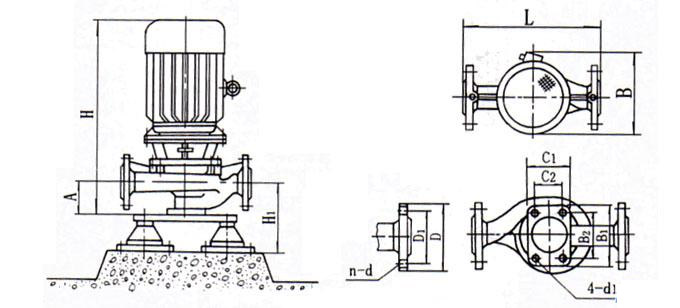

  八、IHG立式管道离心泵安装尺寸

IHG立式管道离心泵安装尺寸图
管道离心泵型号 IHG管道泵外形尺寸 IHGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1   D1 n-d 规格 H1
IHG20-110 260 230 405 80×110 55 50×80 4-Φ12 G3/4 / / SD41-0.5 75
IHG20-160 300 230 420 90×130 65 60×100 4-Φ14 G3/4 / / SD41×0.5 85
IHG25-110 260 230 415 80×110 60 50×80 4-Φ14 115 85 4-Φ14 SD41×0.5 80
IHG25-125 260 230 435 80×110 75 50×80 4-Φ14 115 85 4-Φ14 SD41×0.5 95
IHG25-125A 260 230 435 80×110 75 50×80 4-Φ14 115 85 4-Φ14 SD41×0.5 95
IHG25-160 300 270 430 90×130 65 60×100 4-Φ14 115 85 4-Φ14 SD41-0.5 85
IHG25-160A 300 270 430 90×130 65 60×100 4-Φ14 115 85 4-Φ14 SD41-0.5 85
IHG32-100 260 230 445 100×150 72 70×120 4-Φ14 140 100 4-Φ18 SD41-0.5 92
IHG32-125 260 230 445 100×150 72 70×120 4-Φ14 140 100 4-Φ18 SD41-0.5 92
IHG32-125A 260 230 445 100×150 72 70×120 4-Φ14 140 100 4-Φ18 SD41-0.5 92
IHG32-160 320 270 505 100×150 85 70×120 4-Φ14 140 100 4-Φ18 SD61-0.5 105
IHG32-160A 320 270 415 90×130 90 70×120 4-Φ14 140 100 4-Φ18 SD61-0.5 110
IHG32-160(I) 320 270 505 100×150 90 70×120 4-Φ14 140 100 4-Φ18 SD61-0.5 110
IHG32-200 340 330 540 120×170 95 80×130 4-Φ14 140 100 4-Φ18 SD61-0.5 115
IHG32-200A 340 330 540 120×170 95 80×130 4-Φ14 140 100 4-Φ18 SD61-0.5 115
管道离心泵型号 IHG管道泵外形尺寸 IHGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
IHG32-200(I) 340 330 560 120×170 95 80×130 4-Φ14 140 100 4-Φ18 SD61-0.5 115
IHG40-100 260 230 445 120×170 85 70×120 4-Φ14 150 110 4-Φ18 SD41-0.5 105
IHG40-100A 260 230 445 100×150 85 70×120 4-Φ14 150 110 4-Φ18 SD41-0.5 105
IHG40-125 280 230 445 100×150 85 70×120 4-Φ14 150 110 4-Φ18 SD41-0.5 105
IHG40-125A 280 230 445 100×150 85 70×120 4-Φ14 150 110 4-Φ18 SD41-0.5 105
IHG40-160 320 270 505 100×150 90 70×120 4-Φ14 150 110 4-Φ18 SD61-0.5 110
IHG40-160A 320 270 505 100×150 90 70×120 4-Φ14 150 110 4-Φ18 SD61-0.5 110
IHG40-160B 320 270 505 100×150 90 70×120 4-Φ14 150 110 4-Φ18 SD61-0.5 110
IHG40-200 340 330 560 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
IHG40-200A 340 330 560 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
IHG40-200B 340 330 560 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
IHG40-250 400 405 630 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
IHG40-250A 400 405 630 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
IHG40-250B 400 405 565 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
IHG40-100(I) 300 230 455 120×170 90 80×130 4-Φ14 150 110 4-Φ18 SD41-0.5 110
管道离心泵型号 IHG管道泵外形尺寸 IHGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
IHG40-100(I)A 300 230 455 120×170 90 80×130 4-Φ14 150 110 4-Φ18 SD41-0.5 110
IHG40-125(I) 300 240 465 120×170 90 80×130 4-Φ14 150 110 4-Φ18 SD41-0.5 110
IHG40-125(I)A 300 240 450 120×170 90 80×130 4-Φ14 150 110 4-Φ18 SD41-0.5 110
IHG40-160(I) 340 300 550 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
IHG40-160(I)A 340 300 515 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
IHG40-160(I)B 340 300 490 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
IHG40-200(I) 360 350 635 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
IHG40-200(I)A 360 350 570 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
IHG40-200(I)B 360 350 550 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
IHG40-250(I) 450 430 780 140×200 105 100×160 4-Φ18 150 110 4-Φ18 JSD2-3 205
IHG40-250(I)A 450 360 650 140×200 105 100×160 4-Φ18 150 110 4-Φ18 JSD2-3 205
IHG40-250(I)B 450 360 650 140×200 105 100×160 4-Φ18 150 110 4-Φ18 JSD2-3 205
IHG40-250(I)C 450 360 650 140×200 105 100×160 4-Φ18 150 110 4-Φ18 JSD2-3 205
IHG50-100 290 230 455 100×150 95 70×120 4-Φ14 165 125 4-Φ18 SD41-0.5 115
IHG50-100A 290 230 455 100×150 95 70×120 4-Φ14 165 125 4-Φ18 SD41-0.5 115
管道离心泵型号 IHG管道泵外形尺寸 IHGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
IHG50-125 300 240 465 100×150 95 70×120 4-Φ14 165 125 4-Φ18 SD41-0.5 115
IHG50-125A 300 240 450 100×150 95 70×120 4-Φ14 165 125 4-Φ18 SD41-0.5 115
IHG50-160 320 300 550 120×170 100 80×130 4-Φ14 165 125 4-Φ18 SD61-0.5 120
IHG50-160A 320 300 515 120×170 100 80×130 4-Φ14 165 125 4-Φ18 SD61-0.5 120
IHG50-160B 320 300 490 120×170 100 80×130 4-Φ14 165 125 4-Φ18 SD61-0.5 120
IHG50-200 360 350 635 120×170 100 80×130 4-Φ14 165 125 4-Φ18 SD61-0.5 120
IHG50-200A 360 350 570 120×170 100 80×130 4-Φ14 165 125 4-Φ18 SD61-0.5 120
IHG50-200B 360 350 550 120×170 100 80×130 4-Φ14 165 125 4-Φ18 SD61-0.5 120
IHG50-250 440 430 780 140×270 105 100×160 4-Φ18 165 125 4-Φ18 JGD2-3 205
IHG50-250A 440 430 650 140×270 105 100×160 4-Φ18 165 125 4-Φ18 JGD2-3 205
IHG50-250B 440 360 650 140×270 105 100×160 4-Φ18 165 125 4-Φ18 JGD2-3 205
IHG50-250C 440 360 650 140×270 105 100×160 4-Φ18 165 125 4-Φ18 JGD2-3 205
IHG50-100(I) 320 235 475 140×270 105 100×160 4-Φ18 165 125 4-Φ18 SD41-0.5 125
IHG50-100(I)A 320 235 460 140×270 105 100×160 4-Φ18 165 125 4-Φ18 SD41-0.5 125
IHG50-125(I) 340 280 550 140×270 95 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 110
管道离心泵型号 IHG管道泵外形尺寸 IHGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
IHG50-125(I)A 340 280 515 140×270 95 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 110
IHG50-160(I) 360 305 570 140×270 100 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 120
IHG50-160(I)A 360 305 570 140×270 100 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 120
IHG50-160(I)B 360 305 550 140×270 100 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 120
IHG50-200(I) 380 350 635 140×270 105 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 125
IHG50-200(I)A 380 350 635 140×270 105 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 125
IHG50-200(I)B 380 350 635 140×270 105 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 125
IHG50-250(I) 460 435 785 160×220 110 120×180 4-Φ18 165 125 4-Φ18 JGD2-3 210
IHG50-250(I)A 460 435 785 160×220 110 120×180 4-Φ18 165 125 4-Φ18 JGD2-3 210
IHG50-250(I)B 460 435 785 160×220 110 120×180 4-Φ18 165 125 4-Φ18 JGD2-3 210
IHG50-315(I) 550 510 920 190×280 110 150×240 4-Φ18 165 125 4-Φ18 JGD2-3 210
IHG50-315(I)A 550 470 855 190×280 110 150×240 4-Φ18 165 125 4-Φ18 JGD2-3 210
IHG50-315(I)B 550 435 830 190×280 110 150×240 4-Φ18 165 125 4-Φ18 JGD2-3 210
IHG50-315(I)C 550 435 785 190×280 110 150×240 4-Φ18 165 125 4-Φ18 JGD2-3 210
IHG65-100 320 235 475 140×200 105 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 125
管道离心泵型号 IHG管道泵外形尺寸 IHGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
IHG65-100A 320 235 460 140×200 105 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 125
IHG65-125 340 280 550 140×200 100 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 120
IHG65-125A 340 280 515 140×200 100 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 120
IHG65-160 360 305 570 140×200 100 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 120
IHG65-160A 360 305 570 140×200 100 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 120
IHG65-160B 360 305 550 140×200 100 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 120
IHG65-200 380 350 635 140×200 105 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 125
IHG65-200A 380 350 635 140×200 105 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 125
IHG65-200B 380 350 635 140×200 105 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 125
IHG65-250 480 435 785 160×220 110 120×180 4-Φ18 185 145 4-Φ18 JGD2-3 210
IHG65-250A 480 435 785 160×220 110 120×180 4-Φ18 185 145 4-Φ18 JGD2-3 210
IHG65-250B 480 435 785 160×220 110 120×180 4-Φ18 185 145 4-Φ18 JGD2-3 210
IHG65-315 550 510 920 190×280 110 120×180 4-Φ18 185 145 4-Φ18 JGD2-3 210
IHG65-315A 550 470 855 190×280 110 150×240 4-Φ18 185 145 4-Φ18 JGD2-3 210
IHG65-315B 550 435 830 190×280 110 150×240 4-Φ18 185 145 4-Φ18 JGD2-3 210
管道离心泵型号 IHG管道泵外形尺寸 IHGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
IHG65-315C 550 435 785 190×280 110 150×240 4-Φ18 185 145 4-Φ18 JGD2-3 210
IHG65-100(I) 400 285 570 140×200 120 100×160 4-Φ18 185 145 4-Φ18 SD61-0.5 140
IHG65-100(I)A 400 245 530 140×200 120 100×160 4-Φ18 185 145 4-Φ18 SD61-0.5 140
IHG65-125(I) 400 360 660 140×200 100 100×160 4-Φ18 185 145 4-Φ18 SD61-0.5 140
IHG65-125(I)A 400 315 595 140×200 120 100×160 4-Φ18 185 145 4-Φ18 SD61-0.5 140
IHG65-160(I) 400 360 660 140×200 125 100×160 4-Φ18 185 145 4-Φ18 SD61-0.5 145
IHG65-160(I)A 400 360 660 140×200 125 100×160 4-Φ18 185 145 4-Φ18 SD61-0.5 145
IHG65-160(I)B 400 315 660 140×200 125 100×160 4-Φ18 185 145 4-Φ18 SD61-0.5 145
IHG65-200(I) 450 430 795 140×200 125 100×160 4-Φ18 185 145 4-Φ18 JGD2-3 225
IHG65-200(I)A 450 430 795 140×200 125 100×160 4-Φ18 185 145 4-Φ18 JGD2-3 225
IHG65-200(I)B 450 430 665 140×200 125 100×160 4-Φ18 185 145 4-Φ18 JGD2-3 225
IHG65-250(I) 480 465 870 160×220 130 120×180 4-Φ18 185 145 4-Φ18 JGD2-3 280
IHG65-250(I)A 480 430 850 160×220 130 120×180 4-Φ18 185 145 4-Φ18 JGD2-3 280
IHG65-250(I)B 480 430 805 160×220 120 120×180 4-Φ18 185 145 4-Φ18 JGD2-3 230
IHG65-315(I) 580 530 1000 190×280 130 150×240 4-Φ18 185 145 4-Φ18 JGD2-3 230
管道离心泵型号 IHG管道泵外形尺寸 IHGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
IHG65-315(I)A 580 530 1000 190×280 130 150×240 4-Φ18 185 145 4-Φ18 JGD2-3 230
IHG65-315(I)B 580 530 1000 190×280 130 150×240 4-Φ18 185 145 4-Φ18 JGD2-3 230
IHG65-315(I)C 580 470 885 190×280 130 150×240 4-Φ18 185 145 4-Φ18 JGD2-3 230
IHG80-100 400 285 570 140×200 120 100×160 4-Φ18 200 160 8-Φ18 SD61-0.5 140
IHG80-100A 400 245 535 140×200 120 100×160 4-Φ18 200 160 8-Φ18 SD61-0.5 140
IHG80-125 400 360 660 140×200 120 100×160 4-Φ18 200 160 8-Φ18 SD61-0.5 140
IHG80-125A 400 315 595 140×200 120 100×160 4-Φ18 200 160 8-Φ18 SD61-0.5 140
IHG80-160 400 360 660 140×200 125 100×160 4-Φ18 200 160 8-Φ18 SD61-0.5 145
IHG80-160A 400 360 660 140×200 125 100×160 4-Φ18 200 160 8-Φ18 SD61-0.5 145
IHG80-160B 400 360 660 140×200 120 100×160 4-Φ18 200 160 8-Φ18 SD61-0.5 145
IHG80-200 430 430 795 140×200 125 100×160 4-Φ18 200 160 8-Φ18 JGD2-3 225
IHG80-200A 430 430 795 140×200 125 100×160 4-Φ18 200 160 8-Φ18 JGD2-3 225
IHG80-200B 430 360 665 140×200 125 100×160 4-Φ18 200 160 8-Φ18 JGD2-3 225
IHG80-250 480 465 870 160×220 130 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 230
IHG80-250A 480 430 850 160×220 120 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 230
管道离心泵型号 IHG管道泵外形尺寸 IHGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
IHG80-250B 480 430 805 160×220 130 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 230
IHG80-315 580 530 1000 190×280 130 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 230
IHG80-315A 580 530 1000 190×280 130 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 230
IHG80-315B 580 530 1000 190×280 130 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 230
IHG80-315C 580 470 885 190×280 130 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 230
IHG80-100(I) 460 360 675 160×220 140 150×220 4-Φ18 200 160 8-Φ18 SD61-0.5 160
IHG80-100(I)A 460 360 615 160×220 140 120×180 4-Φ18 200 160 8-Φ18 SD61-0.5 160
IHG80-125(I) 450 430 805 160×220 140 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 240
IHG80-125(I)A 450 350 675 160×220 140 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 240
IHG80-160(I) 500 430 835 160×220 160 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 260
IHG80-160(I)A 500 430 835 160×220 160 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 260
IHG80-160(I)B 500 430 835 160×220 160 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 260
IHG80-200(I) 480 475 880 160×220 130 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 235
IHG80-200(I)A 480 430 860 160×220 135 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 235
IHG80-200(I)B 480 430 815 160×220 135 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 235
管道离心泵型号 IHG管道泵外形尺寸 IHGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
IHG80-250(I) 550 520 1015 190×280 155 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 275
IHG80-250(I)A 550 520 1015 190×280 155 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 275
IHG80-250(I)B 550 520 1015 190×280 155 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 275
IHG80-315(I) 640 700 1235 190×280 165 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 285
IHG80-315(I)A 640 640 1165 190×280 165 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 285
IHG80-315(I)B 640 580 1080 190×280 165 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 285
IHG80-315(I)C 640 520 1040 190×280 165 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 285
IHG100-100 460 360 675 160×220 140 120×180 4-Φ18 220 180 8-Φ18 SD61-0.5 160
IHG100-100A 460 315 610 160×220 140 120×180 4-Φ18 220 180 8-Φ18 SD61-0.5 160
IHG100-125 440 430 805 160×220 140 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 240
IHG100-125A 440 350 675 160×220 140 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 240
IHG100-160 500 430 835 160×220 160 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 260
IHG100-160A 500 430 835 160×220 160 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 260
IHG100-160B 500 430 835 160×220 160 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 260
IHG100-200 480 475 880 160×220 140 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 24
管道离心泵型号 IHG管道泵外形尺寸 IHGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
IHG100-200A 480 430 860 160×220 140 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 240
IHG100-200B 480 430 815 160×220 140 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 240
IHG100-250 550 520 1015 160×220 155 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 275
IHG100-250A 550 520 1015 160×220 155 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 275
IHG100-250B 550 520 1015 160×220 155 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 275
IHG100-315 640 700 1235 250×300 165 160×220 4-Φ18 220 180 8-Φ18 JGD2-3 285
IHG100-315A 640 640 1165 250×300 165 160×220 4-Φ18 220 180 8-Φ18 JGD2-3 285
IHG100-315B 640 580 1080 250×300 165 160×220 4-Φ18 220 180 8-Φ18 JGD2-3 285
IHG100-315C 640 520 1045 250×300 165 160×220 4-Φ18 220 180 8-Φ18 JGD2-3 285
IHG100-100(I) 500 415 802 160×220 140 120×280 4-Φ18 220 180 8-Φ18 JGD2-3 180
IHG100-125(I) 500 300 807 160×220 160 120×280 4-Φ18 220 180 8-Φ18 JGD2-3 180
IHG100-125(I)A 500 280 807 160×220 160 120×280 4-Φ18 220 180 8-Φ18 JGD2-3 180
IHG100-160(I) 500 330 884 160×220 170 120×280 4-Φ18 220 180 8-Φ18 JGD2-3 190
IHG100-160(I)A 500 330 884 160×220 170 120×280 4-Φ18 220 180 8-Φ18 JGD2-3 190
IHG100-200(I) 540 365 970 160×220 165 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 185
管道离心泵型号 IHG管道泵外形尺寸 IHGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
IHG100-200(I)A 540 345 970 160×220 165 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 185
IHG100-200(I)B 540 345 970 160×220 165 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 185
IHG100-250(I) 600 435 1121 190×280 175 150×240 4-Φ18 220 180 8-Φ18 JGD2-3 275
IHG100-250(I)A 600 360 1121 190×280 175 150×240 4-Φ18 220 180 8-Φ18 JGD2-3 275
IHG100-250(I)B 600 360 1121 190×280 175 150×240 4-Φ18 220 180 8-Φ18 JGD2-3 275
IHG125-100 520 430 830 190×280 165 150×240 4-Φ18 250 210 8-Φ18 JGD2-3 265
IHG125-100A 520 360 830 190×280 165 150×240 4-Φ18 250 210 8-Φ18 JGD2-3 265
IHG125-125 520 430 840 190×280 170 150×240 4-Φ18 250 210 8-Φ18 JGD2-3 270
IHG125-125A 520 430 840 190×280 170 150×240 4-Φ18 250 210 8-Φ18 JGD2-3 270
IHG125-160 520 460 920 190×280 175 150×240 4-Φ18 250 210 8-Φ18 JGD2-3 275
IHG125-160A 520 430 890 190×280 175 150×240 4-Φ18 250 210 8-Φ18 JGD2-3 275
IHG125-160B 520 430 850 190×280 175 150×240 4-Φ18 250 210 8-Φ18 JGD2-3 275
IHG125-200 570 510 1040 250×300 175 210×260 4-Φ18 250 210 8-Φ18 JGD3-2 295
IHG125-200A 570 510 1040 250×300 175 210×260 4-Φ18 250 210 8-Φ18 JGD3-2 295
IHG125-200B 570 460 1040 250×300 175 210×260 4-Φ18 250 210 8-Φ18 JGD3-2 295
管道离心泵型号 IHG管道泵外形尺寸 IHGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
IHG125-250 680 660 1180 250×300 170 210×260 4-Φ18 250 210 8-Φ18 JGD3-2 290
IHG125-250A 680 570 1080 250×300 170 210×260 4-Φ18 250 210 8-Φ18 JGD3-2 290
IHG125-250B 680 510 1050 250×300 170 210×260 4-Φ18 250 210 8-Φ18 JGD3-2 290
IHG125-315 680 685 1350 300×350 180 230×280 4-Φ18 250 210 8-Φ18 JGD3-2 300
IHG125-315A 680 685 1300 300×350 180 230×280 4-Φ18 250 210 8-Φ18 JGD3-3 300
IHG125-315B 680 685 1350 300×350 180 230×280 4-Φ18 250 210 8-Φ18 JGD3-3 300
IHG125-315C 680 660 1230 300×350 180 230×280 4-Φ18 250 210 8-Φ18 JGD3-3 300
IHG150-125 520 430 840 160×220 170 120×180 4-Φ18 285 240 8-Φ22 JGD2-3 275
IHG150-125A 520 430 840 160×220 170 120×180 4-Φ18 285 240 8-Φ22 JGD2-3 275
IHG150-160 520 430 850 190×280 175 150×240 4-Φ18 285 240 8-Φ22 JGD2-3 275
IHG150-160A 520 430 850 190×280 175 150×240 4-Φ18 285 240 8-Φ22 JGD2-3 275
IHG150-160B 520 430 850 190×280 175 150×240 4-Φ18 285 240 8-Φ22 JGD2-3 275
IHG150-200 680 435 930 250×300 200 210×260 4-Φ18 285 240 8-Φ22 JGD2-3 300
IHG150-200A 680 435 885 250×300 200 210×260 4-Φ18 285 240 8-Φ22 JGD2-3 300
IHG150-200B 680 435 885 250×300 200 210×260 4-Φ18 285 240 8-Φ22 JGD2-3 300
管道离心泵型号 IHG管道泵外形尺寸 IHGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
IHG150-250 700 475 960 250×300 205 210×260 4-Φ18 285 240 8-Φ22 JGD2-3 305
IHG150-250A 700 475 940 250×300 205 210×260 4-Φ18 285 240 8-Φ22 JGD2-3 305
IHG150-250B 700 445 895 250×300 205 210×260 4-Φ18 285 240 8-Φ22 JGD2-3 305
IHG150-315 760 530 1075 250×300 205 210×260 4-Φ18 285 240 8-Φ22 JGD3-3 325
IHG150-315A 760 505 1000 250×300 205 210×260 4-Φ18 285 240 8-Φ22 JGD3-3 325
IHG150-315B 760 505 960 250×300 205 210×260 4-Φ18 285 240 8-Φ22 JGD3-3 325
IHG150-400 800 595 1120 250×300 210 210×260 4-Φ18 285 240 8-Φ22 JGD2 330
IHG150-400A 800 595 1095 250×300 210 210×260 4-Φ18 285 240 8-Φ22 JGD3 330
IHG150-400B 800 560 1075 250×300 210 210×260 4-Φ18 285 240 8-Φ22 JGD3 330
IHG150-400C 800 535 1000 250×300 210 210×260 4-Φ18 285 240 8-Φ22 JGD3-3 330
IHG150-250(I) 700 700 1280 250×300 195 210×260 4-Φ18 285 240 8-Φ22 JGD3-3 315
IHG150-250(I)A 700 640 1200 250×300 195 210×260 4-Φ18 285 240 8-Φ22 JGD3-3 315
IHG150-250(I)B 700 585 1115 250×300 195 210×260 4-Φ18 285 240 8-Φ22 JGD3-3 315
IHG200-200 680 435 930 300×370 200 250×320 4-Φ22 340 295 12-Φ22 JGD2-3 300
IHG200-200A 680 435 885 300×370 200 250×320  4-Φ22 340 295 12-Φ22 JGD2-3 300
管道离心泵型号 IHG管道泵外形尺寸 IHGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
IHG200-250 750 475 960 300×370 210 250×320 4-Φ22 340 295 12-Φ22 JGD2-3 310
IHG200-250A 750 475 940 300×370 210 250×320 4-Φ22 340 295 12-Φ22 JGD2-3 310
IHG200-250B 750 445 895 300×370 210 250×320 4-Φ22 340 295 12-Φ22 JGD2-3 310
IHG200-315 800 530 1075 270×320 210 210×260 4-Φ22 340 295 12-Φ22 JGD3-3 330
IHG200-315A 800 505 1000 270×320 210 210×260 4-Φ22 340 295 12-Φ22 JGD3-3 330
IHG200-315B 800 505 960 270×320 210 210×260 4-Φ22 340 295 12-Φ22 JGD3-3 330
IHG200-400 860 595 1120 300×370 225 250×320 4-Φ22 340 295 12-Φ22 JGD3-3 345
IHG200-400A 860 595 1095 300×370 225 250×320 4-Φ22 340 295 12-Φ22 JGD3-3 345
IHG200-400B 860 560 1075 300×370 225 250×320 4-Φ22 340 295 12-Φ22 JGD3-3 345
IHG200-400C 860 535 1000 300×370 225 250×320 4-Φ22 340 295 12-Φ22 JGD3-3 345
IHG200-200(I) 810 525 1030 300×370 240 250×320 4-Φ22 340 295 12-Φ22 JGD3-2 360
IHG200-200(I)A 810 525 970 300×370 240 250×320 4-Φ22 340 295 12-Φ22 JGD3-2 360
IHG200-250(I) 830 530 1110 300×370 240 250×320 4-Φ22 340 295 12-Φ22 JGD3-3 360
IHG200-250(I)A 830 510 1035 300×370 240 250×320 4-Φ22 340 295 12-Φ22 JGD3-3 360
IHG200-250(I)B 830 510 995 300×370 240 250×320 4-Φ22 340 295 12-Φ22 JGD3-3 360
管道离心泵型号 IHG管道泵外形尺寸 IHGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
IHG200-315(I) 860 645 1265 300×370 250 250×320 4-Φ22 340 295 12-Φ22 JGD4-1 380
IHG200-315(I)A 860 625 1180 300×370 250 250×320 4-Φ22 340 295 12-Φ22 JGD4-1 380
IHG200-315(I)B 860 625 1145 300×370 250 250×320 4-Φ22 340 295 12-Φ22 JGD4-1 380
IHG200-400(I) 880 700 1340 300×370 260 250×320 4-Φ22 340 295 12-Φ22 JGD4-2 390
IHG200-400(I)A 880 700 1340 300×370 260 250×320 4-Φ22 340 295 12-Φ22 JGD4-2 390
IHG200-400(I)B 880 635 1270 300×370 260 250×320 4-Φ22 340 295 12-Φ22 JGD4-2 390
IHG200-400(I)C 880 600 1185 300×370 260 250×320 4-Φ22 340 295 12-Φ22 JGD4-2 390
IHG250-250 1110 550 1145 350×400 250 280×330 4-Φ22 405 355 12-Φ26 JGD4-2 390
IHG250-250A 1110 550 1145 350×400 250 280×330 4-Φ22 405 355 12-Φ26 JGD4-2 390
IHG250-315 1110 640 1350 350×400 265 300×340 4-Φ22 405 355 12-Φ26 JGD4-2 390
IHG250-315A 1110 640 1350 350×400 265 300×340 4-Φ22 405 355 12-Φ26 JGD4-2 390
IHG250-315B 1110 640 1350 350×400 265 280×330 4-Φ22 405 355 12-Φ26 JGD4-2 390
IHG250-400 1200 900 1740 400×500 265 330×430 4-Φ22 405 355 12-Φ26 JGD4-2 390
IHG350-315 1300 680 1400 500×450 360 430×380 4-Φ22 520 470 16-Φ26 JGD4-2 568

       九、IHG立式不锈钢管道离心泵结构实物图:

IHG不锈钢管道离心泵实物分解图

  备注:以上参数选型表只是IHG立式管道泵的部分性能参数,如在上表中没有找到符合贵单位要求的型号参数可以向我们咨询,我们有专业的工程师为您提供常规产品中没有的参数选型,更加精准的选出适合贵单位适用的管道离心泵型号产品。在选型过程中请尽量提供以下几项数据:1、口径,2、流量,3、扬程或者水头(m),4、过流材质,5、流体介质,6、介质粘稠度,7、介质是否含有颗粒,8、电机功率(KW),9、转速(r/min),10、电压〔V〕,11、使用环境:室内或室外,高原或平原,所处位置是否要求防爆等等,如果你对以上关于IHG立式不锈钢管道泵的选型,不同流体介质适用泵体,叶轮和机械密封等过流部件的材质及不同配置的2019年价格有任何问题,请您致电我公司24小时热线400-6656-887,我们将竭诚为您提供优质的服务。

  相关产品推荐:IHGB不锈钢防爆管道离心泵 ISG立式管道离心泵 ISGB防爆管道离心泵

上一篇:「管道离心泵」IHGB不锈钢防爆管道泵 下一篇:没有了
免责声明:部分文章信息来源于网络以及网友投稿,本网站只负责对文章进行整理、排版、编辑,是出于传递 更多信息之目的,并不意味着赞同其观点或证实其内容的真实性,如本站文章和转稿涉及版权等问题,请作者在及时联系本站,我们会尽快处理。
本文标题:「管道离心泵」IHG立式不锈钢管道泵本文地址:http://www.sqmade.cn/ISG/369.html

全国统一服务热线:400-6656-887

地址:上海市嘉定区绿色经济工业园

邮箱:sales@sqmade.com

上海沈泉泵阀制造有限公司供应管道离心泵,防爆管道离心泵,「管道离心泵」IHG立式不锈钢管道泵选型,型号及价格在这一站购买齐全 地址:上海市嘉定区绿色经济工业园 沪ICP备10008193号
