GBF衬氟立式管道离心泵


选型报价: 获取2019年价格
流量范围:3.6-160(m3/h)
扬程范围:16-50(m)
轴封形式:机械密封
泵的类型:离心式
功率范围:0.75-30(KW)
口径范围:25-150(mm)
材质可选:灰铸铁,球墨铸铁
连接方式:直连
驱动形式:三相交流电机
来源:上海管道离心泵厂 作者:衬氟管道泵助手 发布时间:2019-11-19 21:37:37 阅读次数:
导读:上海沈泉泵阀制造有限公司为您提供:GBF衬氟管道离心泵的性能参数表,安装尺寸图纸与图片,如果您对管道离心泵型号、管道离心泵批发报价与选型手册感兴趣,请拨打我公司400免费电话! ...

  上海品牌厂家沈泉泵阀生产制造的GBF衬氟管道离心泵 概述:

  聚全氟乙丙烯(F46)具有非常优良的耐蚀和耐热性能,除熔金属锂、钾、钠、三氟化氯、高温下的三氟化氧、高流速的液氟外,它几乎可以抵搞所有化学介质(包括浓硝酸和王水)。我单位选用该材料生产的GBF耐腐蚀离心循环泵。配和国内优秀水力模型和采用ISG型管道离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成。GBF型衬氟管道离心泵具有特强的耐腐蚀性能,可替代316L不锈钢、钛合金等贵金属,而且高效节能、噪音低、性能可靠等优点。GBF耐腐蚀离心泵适用于-85℃~+200℃温度的条件下,长期输送任意浓度的酸、碱液、氧化剂及其它腐蚀性液体。广泛用于石油、化工、冶金、电力、造纸、烟气脱硫、除尘、食品制药和合成纤维等部门。

  各行业不同工况GBF衬氟管道离心泵适用型号的选型及不同材质和配置下的价格问题欢迎致电24小时报价热线400-6656-887咨询2019年衬氟管道离心泵厂家直销价格,同时可提供外形尺寸、安装图纸,结构图纸、曲线图谱和安装尺寸等数据。

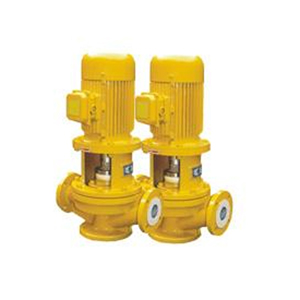

GBF衬氟管道离心泵

  GBF耐腐蚀离心泵特点:

  1、GBF型衬氟管道离心泵为立式结构,进出口口径相同,且位于同一中心线上,如加上防护罩则可置于户外使用。

  2、GBF型衬氟管道离心泵叶轮直接安在电机轴承配置合理,轴向尺寸短,结构紧凑。泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动噪音很低。

  3、GBF型衬氟管道离心泵轴封采用普通型和耐颗粒型的机械密封或机械密封组合,耐磨耐腐,能有效地增长机械密封的使用寿命。

  4、GBF型衬氟管道离心泵可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

  GBF耐腐蚀离心泵性能参数选型表:

型    号 流 量 扬 程 转   速 功率
m3/h m r/min KW
GBF25-125 4 20 2900 0.75/1.1
GBF25-125A 3.6 20 2900 0.55/0.75
GBF25-160 4 32 2900 1.5/2.2
GBF25-160A 3.7 32 2900 1.1/1.5
GBF40-125 6.3 20 2900 1.1/1.5
GBF40-125A 5.6 16 2900 0.75/1.1
GBF40-160 6.3 32 2900 2.2/3
GBF40-160A 5.9 28 2900 2.2
GBF40-200 6.3 50 2900 4/5.5
GBF40-200A 5.9 44 2900 4
GBF50-125 12.5 20 2900 1.5/2.2
GBF50-125A 11 16 2900 1.1/1.5
GBF50-160 12.5 32 2900 3/4
GBF50-160A 11.7 28 2900 2.2/3
GBF50-200 12.5 50 2900 5.5/7.5
GBF50-200A 11.7 44 2900 4/5.5
GBF65-125 25 20 2900 3/4
GBF65-125A 22.3 16 2900 2.2/3
GBF65-160 25 32 2900 4/5.5
GBF65-160A 23.4 28 2900 4/5.5
GBF65-200 25 50 2900 7.5/11
GBF65-200A 23.5 44 2900 7.5/11
GBF80-125 50 20 2900 5.5/7.5
GBF80-125A 45 16 2900 4/5.5
GBF80-160 50 32 2900 7.5/11
GBF80-160A 46.7 28 2900 7.5/11
GBF80-200 50 50 2900 15/18.5
GBF80-200A 47 44 2900 11/15
GBF100-125 100 20 2900 11/15
GBF100-125A 89 16 2900 7.5/11
GBF100-160 100 32 2900 15/18.5
GBF100-160A 93.5 28 2900 11/15
GBF100-200 100 50 2900 22/30
GBF100-200A 93.5 44 2900 18.5/22
GBF125-125 160 20 2900 15/18.5
GBF125-125A 143 16 2900 11/15
GBF125-160 160 32 2900 22/30
GBF125-160A 150 28 2900 18.5/22
GBF150-125 160 20 2900 15/18.5
GBF150-125A 150 16 2900 11/15
GBF150-160 160 32 2900 22/30
GBF150-160A 150 28 2900 18.5/22

  衬氟管道泵安装说明:

  1、 安装前应检查机组坚固件有无松动现象,泵体流道有无异物堵塞,以免水泵运行时损坏叶轮和泵体。

  2、 安装时管道重量不应加在水泵上,以免使泵变形。

  3、 安装时必须拧紧地脚螺栓,以免起动时振动对泵性能的影响。

  4、 为了维修方便和使用安全,在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表,以保证在额定扬程和流量范围内运行,确保泵的正常运行,增长水泵的使用寿命。

  5、 安装后拨动泵轴,叶轮应无摩擦声或卡死现象,否则应将泵拆开检查原因。

  6、 泵分硬性联接安装和柔性联接安装两种。

  ■起动与停车

  起动前准备:

  1、 试验电机转向是否正确,从电机顶部入泵看为顺时针旋转,试验时间要短,以免机械密封干磨损。

  2、 打开排气阀使液体充满整个泵体,待满后关闭排气阀。

  3、 检查各部位是否正常。

  4、 用手盘动泵以使润滑液进入机械密封端面。

  5、 高温型应先进行预热,升温速度50℃/小时,以保证各部受热均匀。

  起动:

  1、 全开进口阀门。

  2、 关闭吐出管路阀门。

  3、 起动电机,观察泵运行是否正确。

  4、 调节出口阀开度以所需工况,如用户在泵出口处装有流量表或压力表,应通过调节调节出口阀门开度使泵在参数表所列的额定点上运转,如用户在泵出口处装有流量表或压力表,应通过调节出口阀门开度,测量泵的电机电流,使电机在额定遇流内运行,否则将造成泵超负荷运行(即电流运行)至使电机烧坏。调正好的出口阀门开启大小和管道工况有关。

  5、 检查轴封泄漏情况,正常时机械密封泄漏应小于3滴/分。

  6、 检查电机、轴承处温升≦70℃。

  停车:

  1、 高温型先降温,降温速度<10℃/分,把温度降低到80℃以下,才能停车。

  2、 关闭吐出管路阀门。

  3、 停止电机。

  4、 关闭进口阀门。

  5、 如长期停车,应将泵内液体放尽。

  备注:以上参数选型表只是GBF衬氟管道泵的部分性能参数,如在上表中没有找到符合贵单位要求的型号参数可以向我们咨询,我们有专业的工程师为您提供常规产品中没有的参数选型,更加精准的选出适合贵单位适用的衬氟管道泵型号产品。

  在选型过程中请尽量提供以下几项数据:1、口径,2、流量,3、扬程或者水头(m),4、过流材质,5、流体介质,6、介质粘稠度,7、介质是否含有颗粒,8、电机功率(KW),9、转速(r/min),10、电压〔V〕,11、使用环境:室内或室外,高原或平原,所处位置是否要求防爆等等,如果你对以上关于GBF衬氟管道泵的选型,不同流体介质适用泵体,叶轮和机械密封等过流部件的材质及不同配置的2019年价格有任何问题,请您致电我公司24小时热线,我们将竭诚为您提供优质的服务。

  相关产品推荐:GBF衬氟管道离心泵 IRG立式热水管道离心泵 管道离心泵

本文GBF衬氟立式管道离心泵:http://www.sqmade.cn/ISG/195.html所介绍泵类产品信息,如产品型号意义、性能参数、安装尺寸等数据为管道离心泵厂家所生产的GBF衬氟立式管道离心泵实物常规产品的主要信息,如后续产品升级换代或做出其他调整,我们会尽快更新内容信息。
