「自吸泵」ZW自吸式无堵塞排污泵


选型报价: 获取2019年价格
流量范围:3.2-500(m3/h)
扬程范围:12-80(m)
轴封形式:机械密封
泵的类型:离心式
功率范围:1.1-55(KW)
口径范围:25-300(mm)
材质可选:灰铸铁,球墨铸铁,不锈钢,铸钢
连接方式:联轴器
驱动形式:三相交流电机
来源:上海自吸泵厂 作者:自吸泵选型助手 发布时间:2019-08-22 20:43:11 阅读次数:
导读:上海沈泉泵阀制造有限公司为您提供:ZW自吸式无堵塞排污泵的性能参数表,安装尺寸图纸与图片,如果您对自吸式排污泵型号、批发报价与选型手册感兴趣,请拨打我公司400免费电话! ...



  一、ZW自吸式无堵塞排污泵适用范围:

  上海品牌厂家沈泉泵阀生产制造的ZW自吸式无堵塞排污泵适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。各行业不同工况ZW自吸排污泵适用型号的选型及不同材质和配置下的价格问题欢迎致电24小时报价热线400-6656-887咨询2019年自吸泵厂家直销价格,同时可提供外形尺寸、安装图纸,结构图纸、曲线图谱和安装尺寸等数据。

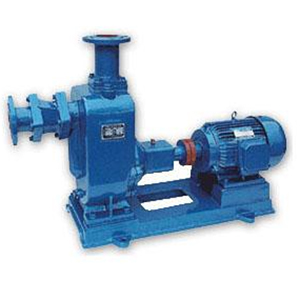

ZW自吸式无堵塞排污泵

  二、ZW自吸式无堵塞排污泵产品简介:

  ZW型自吸式无堵塞排污泵,是本司根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能,借鉴国外同类产品之优点,研制而成的集自吸及排污于一身的新型水泵种。既可象一般清水自吸泵那样不需安装底阀,不需灌引水,又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体,完全减轻人力的劳动强度,而且安装使用方便,极少维修,性能达到国际先进水平,具有广阔的应用市场和发展前景。

  三、ZW自吸式无堵塞排污泵型号意义:

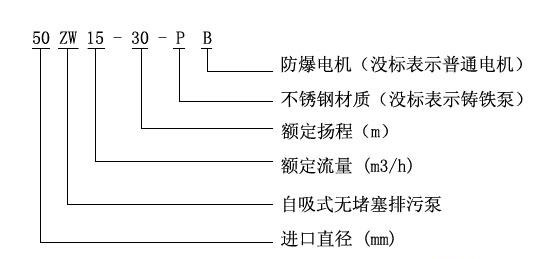

ZW型自吸式无堵塞排污泵型号意义

  四、ZW自吸式无堵塞排污泵产品优点:

  1、排污能力强:特殊的叶轮防堵设计,确保了泵高效且无堵塞。

  2、高效节能:采用优秀水力模型,效率比一般自吸泵高3~5%。

  3、自吸性能好:自吸高度比一般自吸泵高1米,且自吸时间更短。

  五、ZW型自吸式无堵塞排污泵性能参数选型表


型号 流量 扬程(m) 轴功率 功率(kW) 转速(r/min) 效率(%) 汽蚀余量(m) 自吸高度(m) 自吸时间(min/5m) 重量(kg)
(m3/h) (KW)
25ZW8-15 8 15   2.2 2900 45 2 5.5 3 100
32ZW5-20 5 20   2.2 2900 45 2.5 5.5 3 100
32ZW10-20 10 20   2.2 2900 45 2.5 5.5 3 100
32ZW9-30 9 30   3 2900 48 2.5 5.5 3 120
40ZW10-20 10 20   2.2 2900 45 2.5 5.5 3 100
40ZW20-15 20 15   2.2 2900 45 2.5 5.5 3 100
40ZW15-30 15 30   3 2900 48 2.5 5.5 3 120
50ZW10-20 10 20   2.2 2900 45 2.5 5.5 3 100
50ZW20-12 20 12   2.2 2900 45 2.5 5.5 3 100
50ZW15-30 15 30   3 2900 48 2.5 5.5 3 120
50ZW20-35 20 35   5.5 2900 48 2.5 5.5 3 150
65ZW30-18 30 18   4 1450 45 2.5 5.5 3 200
65ZW25-30 25 30   5.5 2900 50 3 5.5 3 200
65ZW25-40 25 40   7.5 2900 50 3 5.5 2 200
65ZW40-25 40 25   7.5 2900 50 3 5.5 2 200
65ZW65-25 65 25   11 2900 52 3 5.5 2 240
80ZW40-16 40 16   4 1450 50 3 5 3 240
80ZW40-25 40 25   7.5 2900 50 3 5.5 2 200
80ZW25-40 25 40   7.5 2900 50 3 5.5 2 200
80ZW65-25 65 25   11 2900 52 3 5.5 2 240
80ZW80-35 80 35   15 2900 45 3 5.5 3 285
80ZW40-50 40 50   18.5 2900 50 3 5.5 2 293
80ZW50-60 50 60   22 2900 55 3 5 3 340
100ZW100-15 100 15   7.5 1450 50 4 5.5 3 300
100ZW80-20 80 20   7.5 1450 53 4 5.5 3 300
100ZW100-20 100 20   11 1450 53 4 5.5 3 340
100ZW100-30 100 30   22 2900 53 4 5.5 2 510
125ZW120-20 120 20   15 1450 55 4.5 5.5 2 500
150ZW180-14 180 14   15 1450 60 5 5.5 3.5 500
150ZW180-20 180 20   22 1450 60 5 5 3 570
150ZW180-30 180 30   37 1450 65 5 5 3 680
150ZW180-38 180 38   55 1450 45 5 6 3.5 800
200ZW280-14 280 14   22 1450 65 5 5 3 700
200ZW280-28 280 28   55 1450 55 4 5.2 3 940
250ZW420-20 420 20   55 1450 61 6 4.5 2.5 1150
300ZW800-14 800 14   55 1450 65 6 4.5 2.5 1400

  用户可根据此表选型确定型号,如有特殊情况可咨询我公司技术人员。

  六、ZW型自吸式无堵塞排污泵(安装尺寸)

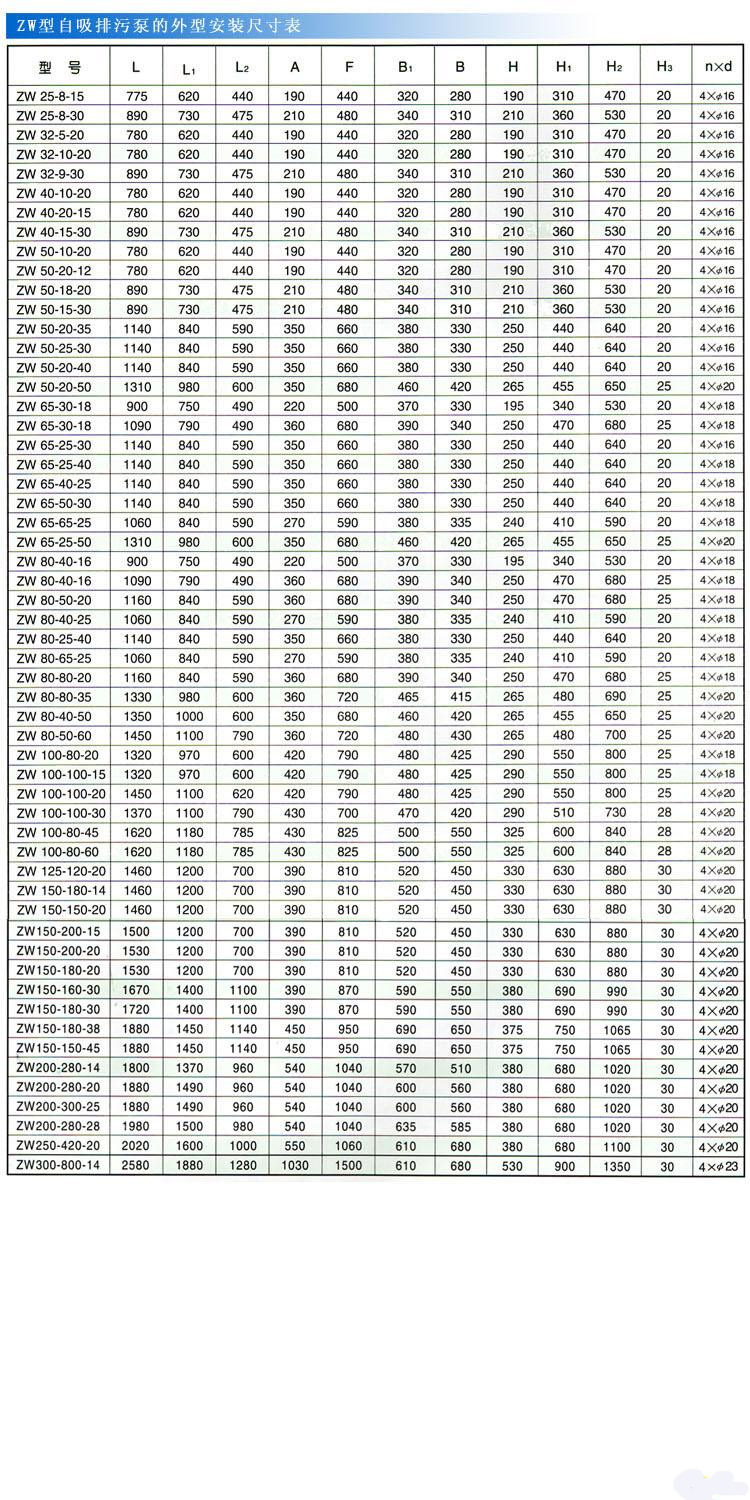

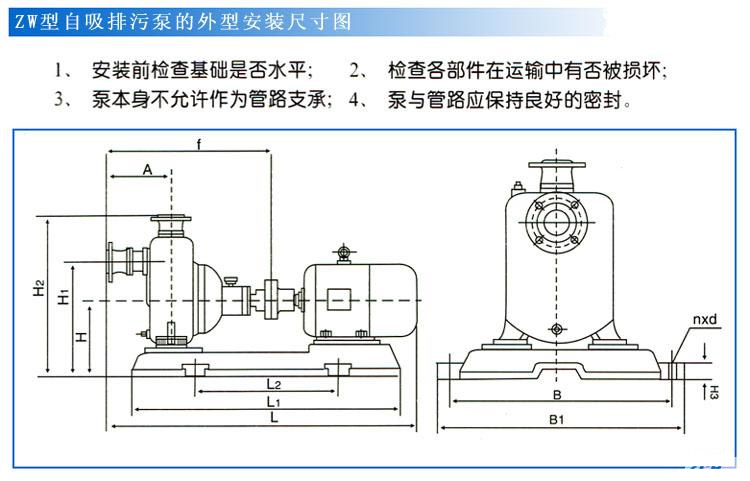

ZW型自吸式无堵塞排污泵(安装尺寸)
ZW型自吸式无堵塞排污泵(安装尺寸)

  七、ZW型自吸式无堵塞排污泵(结构图纸)

ZW型自吸式无堵塞排污泵(结构图纸)

  备注:以上参数选型表只是ZW自吸式无堵塞排污泵的部分性能参数,如在上表中没有找到符合贵单位要求的型号参数可以向我们咨询,我们有专业的工程师为您提供常规产品中没有的参数选型,更加精准的选出适合贵单位适用的自吸泵型号产品。

  在选型过程中请尽量提供以下几项数据:1、口径,2、流量,3、扬程或者水头(m),4、过流材质,5、流体介质,6、介质粘稠度,7、介质是否含有颗粒,8、电机功率(KW),9、转速(r/min),10、电压〔V〕,11、使用环境:室内或室外,高原或平原,所处位置是否要求防爆等等,如果你对以上关于ZW自吸排污泵的选型,不同流体介质适用泵体,叶轮和机械密封等过流部件的材质及不同配置的2019年价格有任何问题,请您致电我公司,我们将竭诚为您提供优质的服务。
