「磁力泵」MT-HTP高温磁力泵


质量担保 厂家直销 七天无理由退换
来源:上海离心泵厂 作者:磁力泵选型助手 发布时间:2022-02-28 10:11:11 阅读次数:
导读:上海沈泉泵阀制造有限公司为您提供:MT-HTP高温磁力泵的性能参数表,安装尺寸图纸与图片,如果您对磁力离心泵型号、批发报价与选型手册感兴趣,请拨打我公司400免费电话! ...
选型报价: 获取2021年价格
流量范围:3.2-100(m3/h)
扬程范围:15-80(m)
轴封形式:磁力
泵的类型:离心式
功率范围:1.1-55(KW)
口径范围:32/25-100/65(mm)
材质可选:不锈钢,双相不锈钢
连接方式:磁力
驱动形式:三相交流电机

  上海品牌厂家沈泉泵阀生产制造的MT-HTP高温磁力泵是在为适应化工领域需要耐高温的情况下特别设计的可耐温度达350度以下的磁力泵产品,其主要特点是利用磁传动器的外磁钢旋转时,磁力线穿过间隙和隔离套,作用于内磁钢上,使泵轴与电动机同步旋转,无接触地传递扭矩。在泵轴的动力输入端,由于液体被封闭在静止的隔离套内,没有动密封,因而杜绝了石油化工行业中免不了的跑、冒、滴、漏现象,完全无泄漏。此种类型的泵适用于输送有毒、有害、易燃、易爆和贵重液体介质,是创建无泄漏、无污染文明车间、文明工厂的理想用泵。

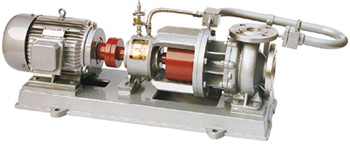

MT-HTP高温磁力泵

  一、MT-HTP型高温磁力泵适用范围:

  MT-HTP磁力泵适用于石油、化工、制药、电镀、环保、食品、影视洗印、水处理、G防等行业。是输送易燃、易爆、易挥发、有毒、贵重和各种腐蚀性液体的理想设备。各行业不同工况MT-HTP高温磁力离心泵适用型号的选型及不同材质和配置下的价格问题欢迎致电24小时报价热线400-6656-887咨询2019年磁力泵厂家直销价格,同时可提供外形尺寸、安装图纸,结构图纸、曲线图谱和安装尺寸等数据。

  二、MT-HTP型高温磁力泵工作条件:

  MT-HTP系列磁力泵,其过流部件材质以Ⅱ 类和Ⅲ类金属材质为主,也可以带非金属衬里或热固体性塑料,这类泵统称金属磁力泵,适用于输送液体的吸入压力必须大于其汽化压力0.1MPa, Z大出口压力4.0MPa,温度不超过350℃,密度不大于1600kg/m3,粘度不大于30×10-6m2/S的不含铁磁性质颗粒和纤维的液体。

  MT-HTP型高温磁力泵使用注意事项:

  1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空动转,同时避免在工作中途停电后再启动 时所造成时空载运转。

  2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。

  3、泵在使用中环境温度应小于40℃,电机温升不得超过75℃。

  4、被输送的介质及其温度应在泵材允许范围内(详见附表)。工程塑料泵的使用温度<60℃,金属泵的使用 温 度<100℃,输送吸入 压力不大于0.2mpa,Z大工作压力1.6mpa、密度不大于1600kg/m3,粒度不大于30 × 10-6m2/s的不含硬颗粒和纤维的液体。

  5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。

  6、泵运行1500小时后,应拆检轴承和端面动环的磨损情况,并更换不宜再用的易损件。

  7、泵内外磁性联轴器采用高性能永磁材料,可能对下列器件产生潜在危害,请将下列器件与本系列泵保持距离。如:心脏起博器,信用卡及其它磁卡、计算器、计算机磁盘、手表等。

  三、MT-HTP型高温磁力泵主要用途及适用范围:

  MT-HTP磁力泵适用于石油、化工、制药、电镀、环保、食品、影视洗印、水处理、G防等行业。是输送易燃、易爆、易挥发、有毒、贵重和各种腐蚀性液体的理想设备。

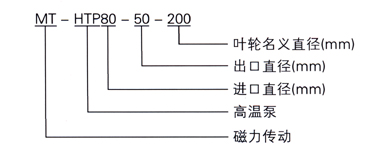

  四、MT-HTP高温磁力泵型号意义:

MT-HTP高温磁力泵型号意义

  五、MT-HTP型高温磁力泵的主要性能参数选型表:

  流量:3.2-100m3/h 扬程:15-80m

  电机功率:1.1-55kW 使用温度:≤350℃

  材质:1Cr18Ni9Ti (可定制304.316.316L材质)

型  号 口径(mm) 流量 (m3/h) 扬程  电机功率 (kW) 电 压 材 质
进口 出口 (m)  (V)
MT-HTP32-25-115 32 25 6.6 15 1.1 380 不锈钢
MT-HTP32-20-125 32 20 3.2 20 1.1 380
MT-HTP 32-20-160 32 20 3.2 32 1.5 380
MT-HTP 40-25-125 40 25 6.3 20 2.2 380
MT-HTP 40-25-160 40 25 6.3 32 3 380
MT-HTP 40-25-200 40 25 6.3 50 5.5 380
MT-HTP 50-32-125 50 32 12.5 20 3 380
MT-HTP 50-32-160 50 32 12.5 32 4 380
MT-HTP 50-32-200 50 32 12.5 50 7.5 380
MT-HTP 50-32-250 50 32 12.5 80 18.5 380
MT-HTP 65-50-125 65 50 25 20 4 380
MT-HTP 65-50-160 65 50 25 32 7.5 380
MT-HTP 65-40-200 65 40 25 50 15 380
MT-HTP 65-40-250 65 40 25 80 18.5 380
MT-HTP 80-65-125 80 65 50 20 7.5 380
MT-HTP 80-65-160 80 65 50 32 15 380
MT-HTP 80-50-200 80 50 50 50 18.5 380
MT-HTP 80-50-250 80 50 50 80 37 380
MT-HTP 100-80-125 100 80 100 20 15 380
MT-HTP 100-80-160 100 80 100 32 18.5 380
MT-HTP 100-65-200 100 65 100 50 37 380
MT-HTP 100-65-250 100 65 100 80 55 380
注:每个型号都可配防爆电机

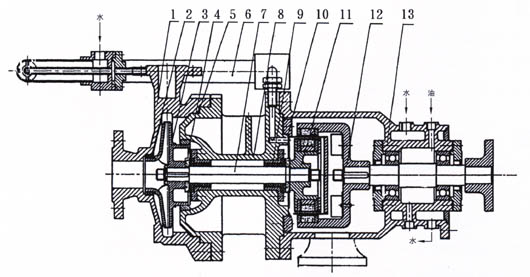

  六、MT-HTP高温磁力泵结构图:

MT-HTP高温磁力泵(结构图)
序号 零件名称 材料 序号 零件名称 材料
1 泵体 不锈钢ZGCr18Ni9 8 轴承体 不锈钢ZG1Cr18Ni9
2 扣环 不锈钢1Cr18Ni9Ti 9 轴承 碳石墨M120P
3 叶轮 不锈钢ZG1Cr18Ni9 10 隔离套 不锈钢1Cr18Ni9Ti
4 止推环 硬质合金YG8 11 内磁钢总成 钐钴磁钢组合件
5 密封圈 聚四氟乙烯 F4 12 外磁钢总成 钐钴磁钢组合件
6 冷却装置 不锈钢组合件 13 冷却联接架 铸件 HT200
7 泵轴 不锈钢1Cr18Ni9Ti

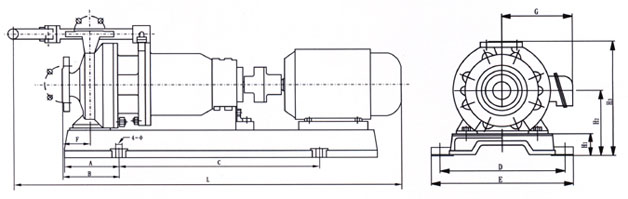

  七、MT-HTP高温磁力泵(安装尺寸):

MT-HTP高温磁力泵(安装尺寸)
型号 A B C D E F G L H1 H2 H3 φ
MT-HTP32-20-125 140 270 270 250 290 67.5 145 898 60 175 290 12
MT-HTP32-20-160 140 273 270 250 290 67.5 155 918 60 175 335 12
MT-HTP40-25-105 140 270 270 250 290 65 155 918 60 175 250 12
MT-HTP40-25-125 140 270 270 250 290 65 155 918 60 175 290 12
MT-HTP40-25-160 170 157 580 350 390 80 190 1342 80 217 380 19
MT-HTP40-25-200 170 157 645 380 420 80 210 1497 80 250 430 19
MT-HTP50-32-160 170 162 580 350 390 80 190 1342 80 217 380 19
MT-HTP50-32-200 170 157 645 380 420 80 210 1537 80 250 430 19
MT-HTP50-32-250 275 265 840 490 560 100 255 1927 90 280 505 24
MT-HTP65-50-160 170 157 645 380 420 120 210 1537 80 235 455 19
MT-HTP65-40-200 275 165 840 490 560 100 210 1893 90 260 440 19
MT-HTP65-40-250 275 265 840 490 560 100 285 1927 90 270 505 24
MT-HTP80-65-160 275 265 840 490 560 100 255 1893 90 260 440 24
MT-HTP80-50-200 275 265 840 490 560 100 255 1927 90 260 460 24
MT-HTP80-50-250 275 258 870 490 560 125 285 1998 90 280 525 24
MT-HTP100-80-125 275 258 840 490 560 100 255 1893 90 250 430 19
MT-HTP100-80-160 275 275 840 490 560 100 255 1927 90 260 460 24
MT-HTP100-65-200 300 300 930 550 610 100 305 2140 100 280 505 24
MT-HTP100-65-250 300 300 1080 550 610 125 335 2300 100 300 650 28

  备注:社会一直在进步,用户对产品的质量和性能参数要求也一直在增长,我公司产品的研发一直在投入和更新,以满足更多用户对于其更高的需求,以上参数选型表只是MT-HTP高温磁力泵的部分性能参数,如在上表中没有找到符合贵单位要求的型号参数可以向我们咨询,我们有专业的工程师为您提供常规产品中没有的参数选型,更加精准的选出适合贵单位适用的磁力泵型号产品。

  在选型过程中请尽量提供以下几项数据:1、口径,2、流量,3、扬程或者水头(m),4、过流材质,5、流体介质,6、介质粘稠度,7、介质是否含有颗粒,8、电机功率(KW),9、转速(r/min),10、电压〔V〕,11、使用环境:室内或室外,高原或平原,所处位置是否要求防爆等等,如果你对以上关于MT-HTP高温磁力泵的选型,不同流体介质适用泵体,叶轮和机械密封等过流部件的材质及不同配置的2019年价格有任何问题,请您致电我公司,我们将竭诚为您提供优质的服务。
