SG增压立式管道离心泵


质量担保 厂家直销 七天无理由退换
来源:上海管道离心泵厂 作者:管道泵选型助手 发布时间:2022-02-22 15:46:05 阅读次数:
导读:上海沈泉泵阀制造有限公司为您提供:SG增压管道泵的性能参数表,安装尺寸图纸与图片,如果您对管道离心泵型号、管道离心泵批发报价与选型手册感兴趣,请拨打我公司400免费电话! ...
选型报价: 获取2021年价格
流量范围:1.8-200(m3/h)
扬程范围:8-80(m)
轴封形式:机械密封
泵的类型:离心式
功率范围:0.75-22(KW)
口径范围:15-150(mm)
材质可选:灰铸铁,不锈钢,铜
连接方式:直连
驱动形式:三相交流电机

  一、 SG增压管道离心泵型号意义 :

  例如:20SG3-14
  20-泵进、出口直径(mm)
  SG普通管道离心泵,SGR热水型管道离心泵,SGP防腐型管道离心泵,SGB防爆型管道离心泵,SGPB防爆防腐型管道离心泵
  3-流量(m3/h)
  14-扬程(m)
  各行业不同工况SG增压管道离心泵适用型号的选型及不同材质和配置下的价格问题欢迎致电24小时报价热线400-6656-887咨询2019年管道离心泵厂家直销价格,同时可提供外形尺寸、安装图纸,结构图纸、曲线图谱和安装尺寸等数据。

  二、SG管道离心泵产品简介:

  上海品牌厂家沈泉泵阀生产制造的SG立式管道离心泵是一种比较老款的管道循环泵型号,其泵盖和电机前端是一体的,不方便后续维修等各方面原因目前基本上被ISG型管道离心增压泵所取代,通常在一些老的设备及厂区由于管道已经成型不方便更改及此类管道泵尺寸的限制,才会继续购买此类型号的泵用于替换。客户在新项目和新设备上做管道泵选型时尽量不要选择此类型泵,当然考虑到原有客户的需求,我公司依旧生产,同时也提供各类配件的供给。欢迎致电24小时报价热线400-6656-887咨询SG管道离心泵厂家直销2019年价格,选型及确定型号。
SG管道离心泵

  三、SG增压管道离心泵主要用途:

  1.SG系列普通管道泵适用于高层建筑增压送水、园林喷灌、冷却塔上水、远距离输水、空调、制冷冲洗、浴室等冷;暖水循环加压。使用温度80℃以下。
  2.SGR系列热水管道泵适用于采暖、锅炉等行业的高温热水增压循环。使用温度150℃以下。
  3.SGP系列耐腐管道泵适用于输送食品、制药、造酒、化工等行业的工艺流程中腐蚀性介质,使用温度80℃以下。
  4.SGB系列防爆管道泵适用于输送无腐蚀性液体,有甲烷或煤矿井下固定设备I类及工厂IIA、II BG,温度组别为 T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。使用温度80℃以下。
  5.SGPB系列耐腐防爆管道泵适用于输送化工、制药、石油、食品、G防等工业腐蚀性液体,有甲烷或煤矿井下固定设备I类及工厂IIA、IIBG,温度组别为T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。使用温度150℃以下。

  四、SG型管道泵性能参数选型表



型 号 口径
mm
流量
(m3/ h)
扬程
mm
效率
%
电机功率
Kw
电压
v
转速
(r/min)
15SG0.6-5 15 0.6 5 60 0.04 220 2800
15SG1.8-10 15 1.8 10 60 0.12 220 2800
20SG2-8 20 2 8 60 0.12 220 2800
20SG3-14 20 3 14 60 0.25 220 2800
20SG3-30 20 3 30 60 0.75 220 2800
25SG2.5-15 25 2.5 15 60 0.25 220 2800
25SG4-20 25 4 20 60 0.75 220 2800
25SG3-30 25 3 30 60 0.75 220 2800
32SG5-20 32 5 20 60 0.75 220 2800
40SG5-8 40 5 8 60 0.75 220 2800
40SG6-20 40 6 20 60 0.75 220 2800
50SG10-7.5 50 10 7.5 55 0.75 220 2800
50SG10-15 50 10 15 60 0.75 220 2800
25SG4-20 25 4 20 60 0.75 380 2800
25SG3-30 25 3 30 60 0.75 380 2800
25SG6.5-30 25 6.5 30 60 1.5 380 2800
25SG10-50 25 10 50 60 4 380 2800
32SG5-20 32 5 20 60 0.75 380 2800
32SG8-30 32 8 30 65 1.5 380 2800
32SG15-40 32 15 40 60 4 380 2800
32SG12-50 32 12 50 60 4 380 2800
32SG14-80 32 14 80 60 7.5 380 2800
40SG6-20 40 6 20 60 0.75 380 2800
40SG9-30 40 9 30 65 1.5 380 2800
40SG18-40 40 18 40 60 4 380 2800
40SG15-50 40 15 50 70 4 380 2800
40SG18-65 40 18 65 65 7.5 380 2800
40SG15-80 40 15 80 65 7.5 380 2800
50SG10-7.5 50 10 7.5 55 0.75 380 2800
50SG10-15 50 10 15 60 0.75 380 2800
50SG12-25 50 12 25 65 1.5 380 2800
50SG15-30 50 15 30 65 2.2 380 2800
50SG18-40 50 18 40 65 4 380 2800
50SG16-50 50 16 50 65 4 380 2800
50SG20-65 50 20 65 65 7.5 380 2800
50SG25-80 50 25 80 65 15 380 2800
50SG30-100 50 30 100 65 22 380 2800
65SG30-15 65 30 15 65 2.2 380 2800
65SG30-27 65 30 27 65 4 380 2800
65SG40-40 65 40 40 65 7.5 380 2800
65SG30-50 65 30 50 65 7.5 380 2800
65SG50-65 65 50 65 65 15 380 2800
65SG40-80 65 40 80 65 18.5 380 2800
65SG45-100 65 45 100 65 22 380 2800
80SG35-20 80 35 20 65 4 380 2800
80SG50-30 80 50 30 65 7.5 380 2800
80SG70-40 80 70 40 65 15 380 2800
80SG60-50 80 60 50 65 15 380 2800
80SG80-65 80 80 65 65 22 380 2800
80SG70-80 80 70 80 65 22 380 2800
80SG55-100 80 55 100 65 30 380 2800
100SG40-18 100 40 18 65 4 380 2800
100SG50-30 100 50 30 65 7.5 380 2800
100SG70-40 100 70 40 65 15 380 2800
100SG60-50 100 60 50 70 15 380 2800
100SG80-65 100 80 65 70 22 380 2800
100SG75-78 100 75 78 70 22 380 2800
100SG100-60 100 100 60 70 30 380 2800
100SG65-100 100 65 100 70 30 380 2850
125SG80-18 125 80 18 70 7.5 380 1450
150SG100-15 150 100 15 70 7.5 380 1450
150SG140-26 150 140 26 70 18.5 380 1450
150SG160-40 150 160 40 70 30 380 2800
150SG200-50 150 200 50 70 37 380 2800
150SG220-65 150 170 65 70 55.5 380 2800
150SG170-180 150 200 180 70 55.5 380 2800
200SG200-20 200 200 20 70 18.5 380 1450
200SG200-35 200 200 35 70 30 380 2800
200SG200-44 200 200 44 70 37 380 2800
200SG240-60 200 240 60 70 55.5 380 2800
200SG200-75 200 200 75 70 55.5 380 2800
250SG380-22 250 380 22 70 37 380 1450
250SG500-30 250 500 30 70 55 380 1450
300SG400-20 300 400 20 70 37 380 1450
300SG500-30 300 500 30 70 55 380 1450
350SG800-20 350 800 20 70 55 380 1450
400SG1000-18 400 1000 18 70 55 380 1450
500SG1200-15 500 1200 15 70 55 380 1450
500SG800-20 500 800 20 70 55 380 1450
  用户可根据此表选型确定型号,如有特殊情况可咨询我公司技术人员。

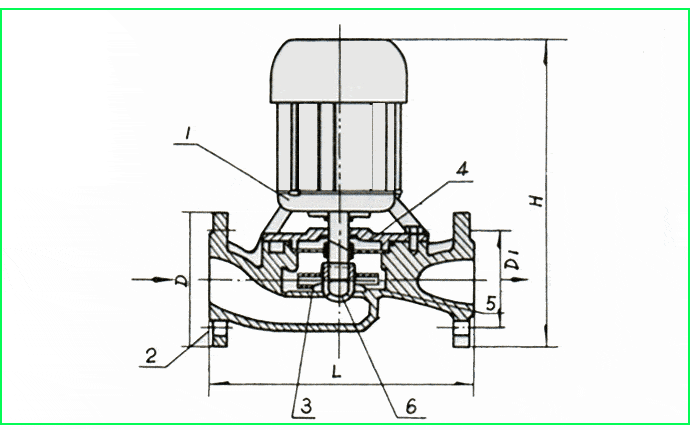

  五、SG系列管道泵外形安装尺寸图

SG系列管道泵外形安装尺寸图

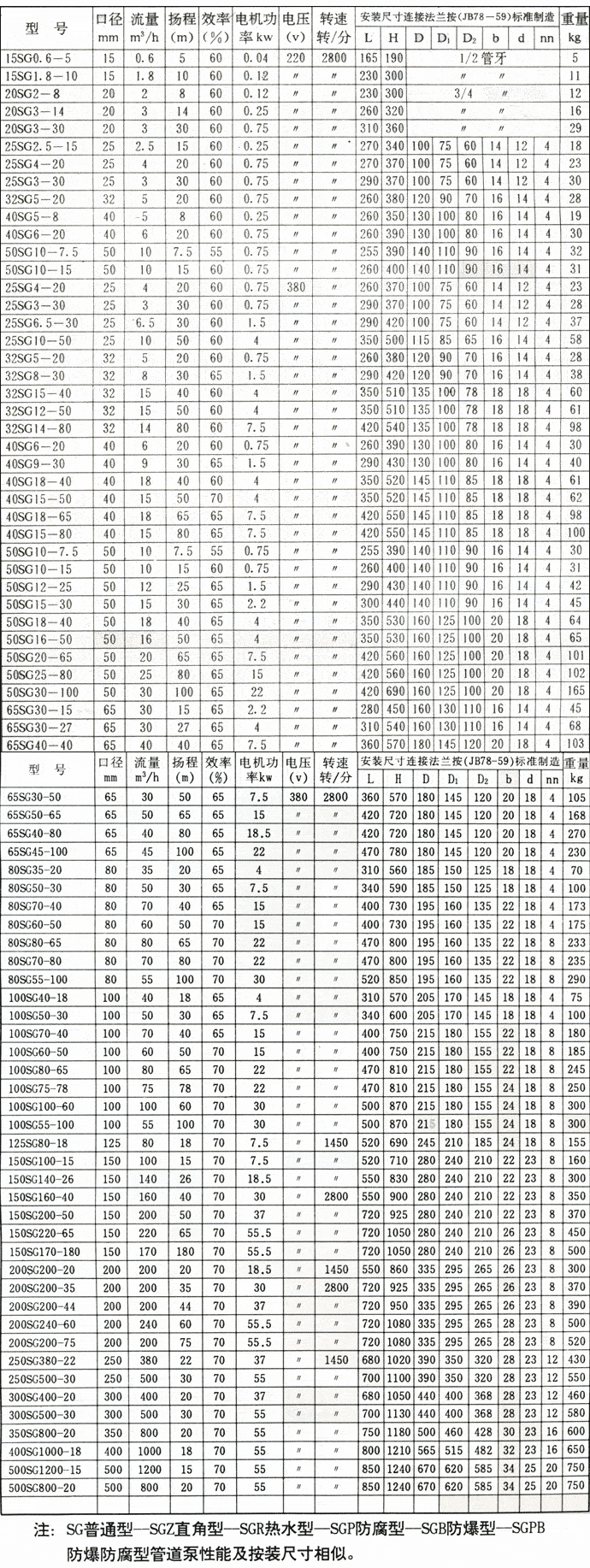

  六、SG系列管道泵外形安装尺寸表

SG系列管道泵外形安装尺寸图
  备注:以上参数选型表只是SG增压管道离心泵的部分性能参数,如在上表中没有找到符合贵单位要求的型号参数可以向我们咨询,我们有专业的工程师为您提供常规产品中没有的参数选型,更加精准的选出适合贵单位适用的管道油泵型号产品。
  在选型过程中请尽量提供以下几项数据:1、口径,2、流量,3、扬程或者水头(m),4、过流材质,5、流体介质,6、介质粘稠度,7、介质是否含有颗粒,8、电机功率(KW),9、转速(r/min),10、电压〔V〕,11、使用环境:室内或室外,高原或平原,所处位置是否要求防爆等等,如果你对以上关于SG增压管道离心泵的选型,不同流体介质适用泵体,叶轮和机械密封等过流部件的材质及不同配置的2019价格有任何问题,请您致电我公司24小时热线,我们将竭诚为您提供优质的服务。
