QDL多级立式管道离心泵
- 选型报价: 获取2021年价格
- 流量范围:2-160(m3/h)
- 扬程范围:24-200(m)
- 轴封形式:机械密封
- 泵的类型:离心式
- 功率范围:1.1-132(KW)
- 口径范围:φ25-φ150(mm)
- 材质可选:灰铸铁,不锈钢
- 连接方式:联轴器
- 驱动形式:三相交流电机
上海品牌厂家沈泉泵阀生产制造的QDL型多级管道离心泵是采用丹麦先进技术制造而成,其还可称为CDL多级管道离心泵,其Z大优点是水力模型设计先进,高效率,高节能。水泵内部叶轮、泵壳及其主要配件采用不锈钢冲压成形,流道特别光滑,轴瓦、轴套用硬质合金,具有超强的使用寿命,避免产生二次污染。轴封采用耐磨机械密封,无泄漏。电机采用Y2铅外壳,进口轴承,绝缘等级FG。泵运转平稳,低噪音,整机质量可靠,外形美观、体积小、重量轻、运输安装方便,是理想的绿色,环保,节能的水泵。

一、QDL不锈钢立式多级泵工作条件
1、QDL多级泵用于输送冷热清洁的,非易燃易爆并不含有固体颗粒或纤维的液体;
2、液体温度:-15℃至+120℃
3、环境温度:Z高+40℃
4、Z小入口压力:根据NPSH曲线+Z小安全扬程量0.5米水头。
二、QDL不锈钢立式多级泵应用范围
QDL不锈钢多级泵普通型适合于液体传输,冷热清洁水、软化水的循环和增压。
QDLF型不锈钢多级泵亦适用于微碱水、矿物质水、蒸馏水、游泳池水及其它含氯化物液体,但液体允许温度需要降低。
三、QDL不锈钢立式多级泵典型应用
1.不锈钢多级泵运用于市政供水及增压
2.运用于工业循环系统及加工系统
3.运用于锅炉给水及冷凝液系统
4.运用于家庭供水
5.不锈钢多级泵运用于环保水处理,渗透分析系统
6.不锈钢多级泵运用于农业灌溉及脱水
7.运用于工业厂房清洗及各种清洗工作
8.不锈钢多级泵运用于(其它)许多专门用途
各行业不同工况QDL型多级管道离心泵适用型号的选型及不同材质和配置下的价格问题欢迎致电24小时报价热线400-6656-887咨询2019年管道离心泵厂家直销价格,同时可提供外形尺寸、安装图纸,结构图纸、曲线图谱和安装尺寸等数据。

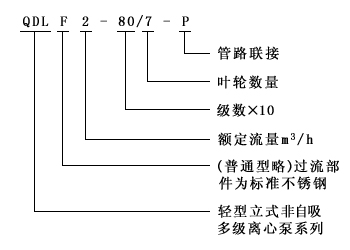

四、QDL立式多级泵型号及意义

五、QDL立式多级泵性能参数选型表
型 号 | 流量 | 扬程 | 效率 | 转速 | 功率 | 汽蚀余量 |
(m3/h) | (m) | (%) | (r/min) | (kw) | (m) | |
25QDL2-20 | 2 | 15 | 72 | 2900 | 0.37 | 1.8 |
25QDL2-30 | 2 | 22 | 72 | 2900 | 0.37 | 1.8 |
25QDL2-40 | 2 | 30 | 72 | 2900 | 0.55 | 1.8 |
25QDL2-50 | 2 | 37 | 72 | 2900 | 0.55 | 1.8 |
25QDL2-60 | 2 | 45 | 74 | 2900 | 0.75 | 1.8 |
25QDL2-70 | 2 | 52 | 74 | 2900 | 0.75 | 1.8 |
25QDL2-80 | 2 | 60 | 74 | 2900 | 1.1 | 1.8 |
25QDL2-90 | 2 | 67 | 76 | 2900 | 1.1 | 1.8 |
25QDL2-100 | 2 | 75 | 76 | 2900 | 1.1 | 1.8 |
25QDL2-110 | 2 | 82 | 76 | 2900 | 1.1 | 1.8 |
25QDL2-120 | 2 | 90 | 76 | 2900 | 1.5 | 1.8 |
25QDL2-130 | 2 | 97 | 82 | 2900 | 1.5 | 1.8 |
25QDL2-140 | 2 | 105 | 82 | 2900 | 1.5 | 1.8 |
25QDL2-150 | 2 | 112 | 82 | 2900 | 1.5 | 1.8 |
25QDL2-160 | 2 | 120 | 82 | 2900 | 1.5 | 1.8 |
25QDL2-170 | 2 | 127 | 82 | 2900 | 1.5 | 1.8 |
25QDL2-180 | 2 | 135 | 84 | 2900 | 2.2 | 1.8 |
25QDL2-190 | 2 | 142 | 84 | 2900 | 2.2 | 1.8 |
25QDL2-200 | 2 | 150 | 84 | 2900 | 2.2 | 1.8 |
25QDL2-210 | 2 | 157 | 84 | 2900 | 2.2 | 1.8 |
25QDL2-220 | 2 | 165 | 84 | 2900 | 2.2 | 1.8 |
25QDL2-230 | 2 | 172 | 84 | 2900 | 3 | 1.8 |
25QDL2-240 | 2 | 180 | 84 | 2900 | 3 | 1.8 |
25QDL2-250 | 2 | 187 | 84 | 2900 | 3 | 1.8 |
25QDL2-260 | 2 | 195 | 86 | 2900 | 3 | 1.8 |
32QDL4-20 | 4 | 16 | 72 | 2900 | 0.37 | 1.8 |
32QDL4-30 | 4 | 24 | 72 | 2900 | 0.55 | 1.8 |
32QDL4-40 | 4 | 32 | 74 | 2900 | 0.75 | 1.8 |
32QDL4-50 | 4 | 40 | 76 | 2900 | 1.1 | 1.8 |
32QDL4-60 | 4 | 48 | 76 | 2900 | 1.1 | 1.8 |
32QDL4-70 | 4 | 56 | 76 | 2900 | 1.5 | 1.8 |
32QDL4-80 | 4 | 64 | 82 | 2900 | 1.5 | 1.8 |
32QDL4-90 | 4 | 72 | 82 | 2900 | 2.2 | 1.8 |
32QDL4-100 | 4 | 80 | 84 | 2900 | 2.2 | 1.8 |
32QDL4-110 | 4 | 88 | 84 | 2900 | 2.2 | 1.8 |
32QDL4-120 | 4 | 96 | 84 | 2900 | 2.2 | 1.8 |
32QDL4-130 | 4 | 104 | 84 | 2900 | 3 | 1.8 |
32QDL4-140 | 4 | 112 | 84 | 2900 | 3 | 1.8 |
32QDL4-150 | 4 | 120 | 84 | 2900 | 3 | 1.8 |
32QDL4-160 | 4 | 128 | 86 | 2900 | 3 | 1.8 |
32QDL4-170 | 4 | 136 | 86 | 2900 | 4 | 1.8 |
32QDL4-180 | 4 | 144 | 86 | 2900 | 4 | 1.8 |
32QDL4-190 | 4 | 152 | 87 | 2900 | 4 | 1.8 |
32QDL4-200 | 4 | 160 | 87 | 2900 | 4 | 1.8 |
32QDL4-210 | 4 | 168 | 87 | 2900 | 4 | 1.8 |
32QDL4-220 | 4 | 176 | 87 | 2900 | 4 | 1.8 |
40QDL8-20 | 8 | 18 | 74 | 2900 | 0.75 | 2.3 |
40QDL8-30 | 8 | 27 | 76 | 2900 | 1.1 | 2.3 |
40QDL8-40 | 8 | 36 | 82 | 2900 | 1.5 | 2.3 |
40QDL8-50 | 8 | 45 | 84 | 2900 | 2.2 | 2.3 |
40QDL8-60 | 8 | 54 | 84 | 2900 | 2.2 | 2.3 |
40QDL8-70 | 8 | 63 | 84 | 2900 | 3 | 2.3 |
40QDL8-80 | 8 | 72 | 86 | 2900 | 3 | 2.3 |
40QDL8-90 | 8 | 81 | 86 | 2900 | 4 | 2.3 |
40QDL8-100 | 8 | 90 | 87 | 2900 | 4 | 2.3 |
40QDL8-110 | 8 | 99 | 87 | 2900 | 4 | 2.3 |
40QDL8-120 | 8 | 108 | 87 | 2900 | 4 | 2.3 |
40QDL8-130 | 8 | 117 | 87 | 2900 | 5.5 | 2.3 |
40QDL8-140 | 8 | 126 | 88.5 | 2900 | 5.5 | 2.3 |
40QDL8-150 | 8 | 135 | 88.5 | 2900 | 5.5 | 2.3 |
40QDL8-160 | 8 | 144 | 88.5 | 2900 | 5.5 | 2.3 |
40QDL8-170 | 8 | 153 | 88.5 | 2900 | 7.5 | 2.3 |
40QDL8-180 | 8 | 162 | 89 | 2900 | 7.5 | 2.3 |
40QDL8-190 | 8 | 171 | 89 | 2900 | 7.5 | 2.3 |
40QDL8-200 | 8 | 180 | 89 | 2900 | 7.5 | 2.3 |
50QDL16-20 | 16 | 24 | 84 | 2900 | 2.2 | 4.6 |
50QDL16-30 | 16 | 36 | 86 | 2900 | 3 | 4.6 |
50QDL16-40 | 16 | 48 | 86 | 2900 | 4 | 4.6 |
50QDL16-50 | 16 | 60 | 88.5 | 2900 | 5.5 | 4.6 |
50QDL16-60 | 16 | 72 | 88.5 | 2900 | 5.5 | 4.6 |
50QDL16-70 | 16 | 84 | 89 | 2900 | 7.5 | 4.6 |
50QDL16-80 | 16 | 96 | 89 | 2900 | 7.5 | 4.6 |
50QDL16-90 | 16 | 108 | 89 | 2900 | 11 | 4.6 |
50QDL16-100 | 16 | 120 | 92.5 | 2900 | 11 | 4.6 |
50QDL16-110 | 16 | 132 | 92.5 | 2900 | 11 | 4.6 |
50QDL16-120 | 16 | 144 | 92.5 | 2900 | 11 | 4.6 |
50QDL16-130 | 16 | 156 | 92.5 | 2900 | 15 | 4.6 |
50QDL16-140 | 16 | 168 | 92.5 | 2900 | 15 | 4.6 |
备注:以上参数选型表只是QDL立式多级不锈钢离心泵的部分性能参数,如在上表中没有找到符合贵单位要求的型号参数可以向我们咨询,我们有专业的工程师为您提供常规产品中没有的参数选型,更加精准的选出适合贵单位适用的多级管道离心泵型号产品。
在选型过程中请尽量提供以下几项数据:1、口径,2、流量,3、扬程或者水头(m),4、过流材质,5、流体介质,6、介质粘稠度,7、介质是否含有颗粒,8、电机功率(KW),9、转速(r/min),10、电压〔V〕,11、使用环境:室内或室外,高原或平原,所处位置是否要求防爆等等,如果你对以上关于QDL立式多级不锈钢离心泵的选型,不同流体介质适用泵体,叶轮和机械密封等过流部件的材质及不同配置的2022年价格有任何问题,请您致电我公司24小时热线,我们将竭诚为您提供优质的服务。
相关产品推荐:CDLF立式多级不锈钢离心泵 CDL轻型不锈钢多级离心泵 管道离心泵
