  屏蔽泵结构图及结构形式

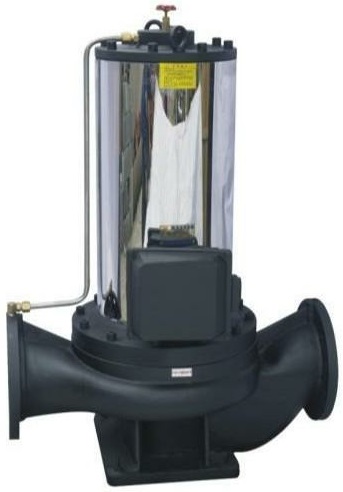

SPG立式屏蔽管道离心泵

  普通离心泵的驱动是通过联轴器将泵的叶轮轴与电动轴相连接,使叶轮与电动机一起旋转而工作,而屏蔽泵是一种无密封泵,泵和驱动电机都被密封在一个被泵送介质充满的压力容器内,此压力容器只有静密封,并由一个电线组来提供旋转磁场并驱动转子。这种结构取消了传统离心泵具有的旋转轴密封装置,故能做到完全无泄漏。而若是用户能够对屏蔽泵的结构有所了解的话,那么对于日后的使用无疑是非常有帮助的。下面就请大家跟着上海沈泉管道泵厂家一起来看看吧。

  屏蔽泵结构图:

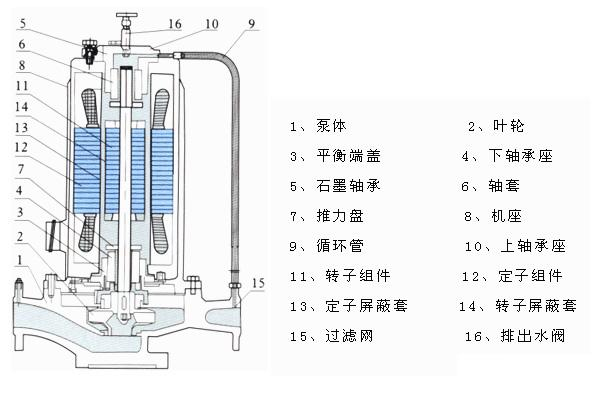

SPG系列管道屏蔽泵(结构图纸)

  从上图中,我们可以知道spg屏蔽泵主要是由、泵体、叶轮、平衡端盖、下轴承座、石墨轴承、轴套、推力盘、机座、循环管、上轴承座、转子组件、定子组件、定子屏蔽套、转子屏蔽套、过滤网、排出水阀等组成。

  屏蔽泵的结构型式:

  1、电机与水泵一体化结构,水泵与电动机为同轴连接。

  2、电动机定子内侧和转子外侧具有屏蔽套,屏蔽套内侧和泵内连通。

  3、安装方式分卧式和立式两种。

  4、电动机取消了冷却风扇,通过定子与转子之间循环介质对电动机进行冷却,同时采用电动机机座表面冷却。

  好了,以上内容由上海沈泉泵阀制造有限公司为大家提供,希望能够对大家有所帮助。

本文参考资料来源: 中国泵阀网 泵阀商务网 中国知网
