电动隔膜泵结构图精选

　　电动隔膜泵是一种新型的泵类，由于在隔膜材质上取得了突破性的进展，来应用于石化、陶瓷、冶金等行业，特点是不需灌引水，自吸能力强。直接将被输送介质和传动机械件分开，所以介质绝对不会向外泄漏。且泵本身无轴液封，使用寿命大大延长。应用领域：喷漆、陶瓷业中隔膜泵已占有绝对的主导地位;环保、废水处理、建筑、排污、精细化工中正在扩大它的市场份额，并具有其他泵不可替代的地位。

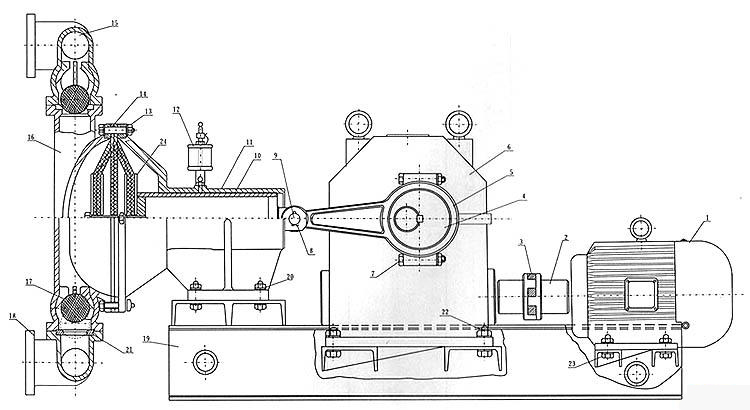

　　电动隔膜泵结构图

　　上图中的配件分别为：1、电机 2、联轴器 3、六角弹性块 4、偏心轮 5、连杆 6、减速箱 7、螺栓 8、开口销 9、活塞销 10、活塞 11、缸套 12、油杯 13、螺栓 14、隔膜 15、出水管 16、泵体 17、阀球 18、进水管 19、底座 20、螺栓 21、阀口座 22、螺栓 23、螺栓 24、压板

　　好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。
