齿轮泵的工作原理及结构组成
今天,上海沈泉管道离心泵厂家要为大家讲解的是有关齿轮泵的工作原理及结构组成这一知识内容,大家请跟着小编一起来看看吧。
齿轮泵的工作原理:
齿轮油泵是利用两个齿轮相互旋转以进行工作的,并且对介质的要求不高。通常它的压力低于6MPa,且流量也很大。齿轮油泵在泵体内装有一对旋转齿轮,一个为主动,一个为被动。依靠两个齿轮的相互啮合,泵中的整个工作腔被分为两个独立的部分:一部分是吸入室,另外一部分是排出室。当齿轮油泵运行时,主动齿轮带动被动齿轮旋转。当齿轮从齿轮啮合到脱开时,在吸入侧会形成部分真空,从而抽吸液体。吸入的液体充满齿轮的每个齿轮,并被带到排放侧。当齿轮进入啮合时,液体被挤出,形成高压液体,然后通过泵的排出口排出泵外。
齿轮泵的结构组成:

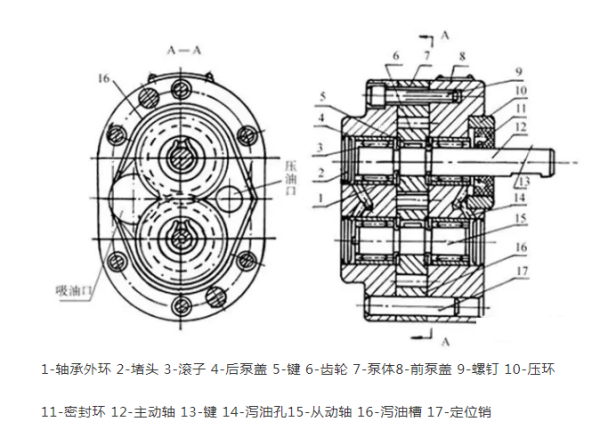

从上图中,我们可以知道组成齿轮泵的主要部件有:1、轴承外环 2、堵头 3、滚子 4、后泵盖 5、键 6、齿轮 7、泵体 8、前泵盖 9、螺钉 10、压环 11、密封环 12、主动轴 13、键 14、泻油孔 15、从动轴 16、泻油槽 17、定位销
好了,以上内容由上海沈泉泵阀制造有限公司为大家提供,希望能够对大家有所帮助。
