气动隔膜泵型号参数表及作用与优点精选


字数:2090字 来源:上海隔膜泵厂 作者:隔膜泵选型助手 发布时间:2021-03-22 09:38:46 阅读次数:
导读:气动隔膜泵概述: 气动隔膜泵是一种新型输送机械,是国内最新颖的一种泵类。采用压缩空气为动力源,对于各种腐蚀性液体均可使用。 气动隔膜泵其有四种材质:工程塑料、铝合金、不锈钢、铸铁。气动隔膜泵根据不同液体介质分别采用丁腈橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯等,以满足不同用户的需要。安置在各种特殊场合,用来抽送各种常规泵不能抽吸的...

  气动隔膜泵概述:

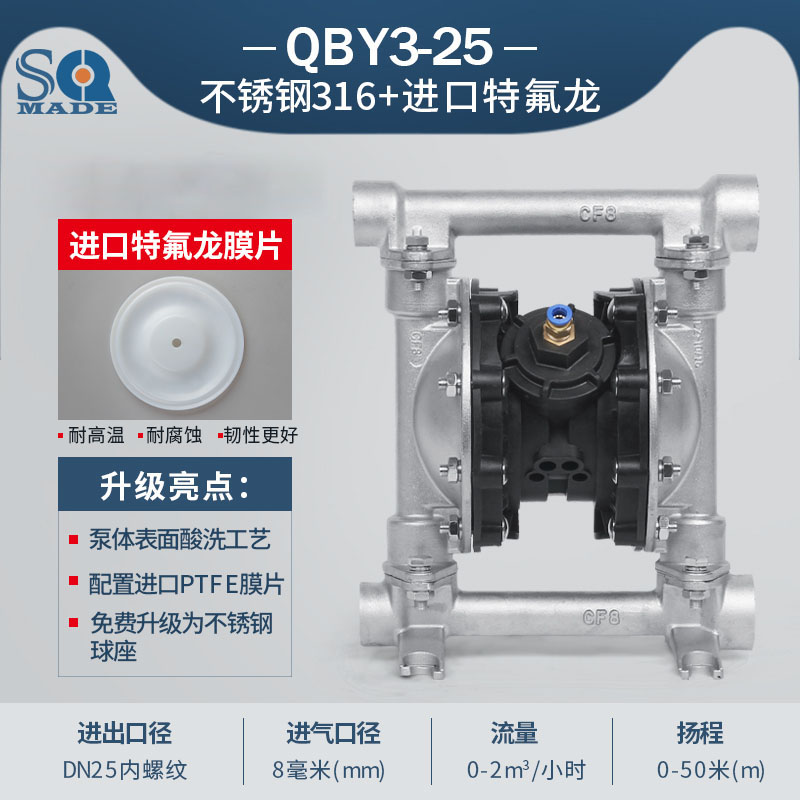

不锈钢气动隔膜泵

  气动隔膜泵是一种新型输送机械,是国内最新颖的一种泵类。采用压缩空气为动力源,对于各种腐蚀性液体均可使用。

  气动隔膜泵其有四种材质:工程塑料、铝合金、不锈钢、铸铁。气动隔膜泵根据不同液体介质分别采用丁腈橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯等,以满足不同用户的需要。安置在各种特殊场合,用来抽送各种常规泵不能抽吸的介质,均取得了满意的效果。

  气动隔膜泵性能型号参数表:

型号 最大流量  最大流量 扬程 出口压力 吸程 允许能过颗粒直径  供气压力 供气消耗量 材料
(m3/h) lpm  (m) (kgf/cm2) (m) (mm) (kbf/cm2) (m3/min) 铝合金 不锈钢 铸钢 增强聚丙烯 PVDF(聚偏氟乙烯) 流体衬氟
QBY3-10 1.1 18.9 70 2.5-3 7 10 7 0.3 /
QBY3-15 1.1 18.9 70 2.5-3 7 15 7 0.3 /
QBY3-20 3.4 57 70 4.5-7.6 7 20 7 0.6 /
QBY3-25 3.4 57 70 4.5-7.6 7 25 7 0.6 /
QBY3-25A 9 151 84 5.4 8.4 25 8.4 0.9
QBY3-32 9 151 84 5.4 8.4 32 8.4 0.9
QBY3-40 9 151 84 5.4 8.4 40 8.4 1.5
QBY3-50 22 378.5 84 5.48 8.4 50 8.4 1.5
QBY3-65 22 378.5 84 5.48 8.4 65 8.4 1.5
QBY3-80 34 568 84 5.48 8.4 80 8.4 2 / /
QBY3-100 34 568 84 5.48 8.4 100 8.4 2 / / /
QBY3-125 62 1041 84 2.4-7.6 8.4 125 8.4 5 / / /
QBY3-150 62 1041 84 24-7.6 8.4 150 8.4 5 / / /


  上面就是气动隔膜泵的型号参数表,下面上海沈泉隔膜泵厂家就为大家介绍一下气动隔膜泵6大作用与10大优点。大家一起来看看吧。

  一、气动隔膜泵的六大作用

  1、由于用空气作动力,所以流量随背压(出口阻力)的变化而自动调整,适合用于中高粘度的流体。而离心泵的工作点是以水为基准设定好的,如果用于粘度稍高的流体,则需要配套减速机或变频调速器,成本就大大的提高了,对于齿轮泵也是同样如此。

  2、气动隔膜泵在易燃易爆的环境中用气动泵可靠且成本低,如燃料、火药、炸药的输送,因为:第一、接地后不可能产生火花;第二、工作中无热量产生,机器不会过热;第三、流体不会过热因为隔膜泵对流体的搅动最小。

  3、在工地恶劣的地方,如建筑工地、 工矿的废水排放、由于污水中的杂质多且成分复杂,管路易于堵塞,这样对电泵就形成负荷过高的情况,电机发热易损。气动隔膜泵可通过颗粒且流量可调,管道堵塞时自动停止至通畅。

  4、另外气动隔膜泵体积小易于移动,不需要地基,占地面极小,安装简便经济。可作为移动式物料输送泵。

  5、在有危害性、腐蚀性的物料处理中,隔膜泵可将物料与外界完全隔开。

  6、气动隔膜泵可用于输送化学性质比较不稳定的流体,如:感光材料、絮凝液等。这是因为隔膜泵的剪切力低,对材料的物理影响小。

  二、气动隔膜泵的十大优点

  1、流动宽敞,通过性能好,允许通过粒径达10毫米。抽送泥浆、杂质时,对泵磨损甚微。

  2、气动隔膜泵不需灌引水,吸程高达5-9米(干或湿),扬程达70米,出口压力ㄒ7bar。

  3、气动隔膜泵无旋转部件,没有轴封,隔膜等抽送的介质与泵的运动部件、工件介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时,不会造成环境污染和危害人身安全。

  4、扬程、流量可通过气阀开度实现无级调节(气压调节在1-7bar之间)

  5、可以浸没在介质中工作。

  6、不必用电,在易燃、易爆场所使用安全可靠。

  7、气动隔膜泵结构简单、易损件少,该泵结构简单,安装、维修方便,泵输送的介质不会接触到气阀,联杆等运动部件,不像其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。

  8、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门,即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏,一旦超负荷,泵会自动地停机,具有自我保护性能,当负荷恢复正常后,又能自动启动运行。

  9、气动隔膜泵无须用油润滑,即使空转,对泵也无任何影响,这是该泵一大特点。

  10、可输送较粘的液体(粘度在2万厘泊以下)。

  综上所述,相信大家对对于气动隔膜泵也应该有了一定的了解,如还需了解更多相关的知识,可持续关注本站。



本文参考资料来源: 中国泵阀网 泵阀商务网 中国知网
