  今天上海沈泉隔膜泵厂家为大家讲解的内容是工程塑料气动隔膜泵不工作的原因,下面就请大家跟着小编一起来看看吧。

  一、工程塑料隔膜泵概述:

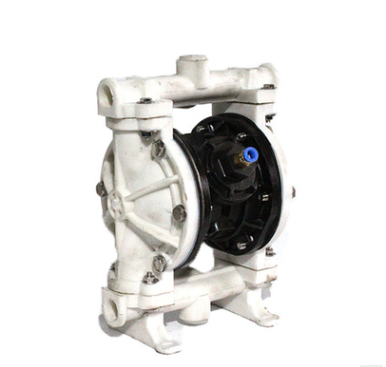

工程塑料气动隔膜泵

  工程塑料隔膜泵是一种新型输送机械,是国内最新颖的一种泵类。

  这种泵的主要特点是不需灌引水,既能抽送流动的液体,又能输送一些是易流动的介质。

  二、工作原理:


气动隔膜泵工作原理图

塑料气动隔膜泵工作原理示意图


  图1:空气经由气阀压缩进入空气室B之背面,由膜片挤压液室。此种以空气驱动的方式可免除一般活塞驱动之机械应力,从而显著地延长膜片的寿命。在压缩空气将空气室B推离中心体时,另一端之空气室A同时被连结之中心轴拉向中心体,此时,空气室A背面之空气由出口排放到泵体外。如此使B室形成真空状态,因而能靠外面大气压力之作用将流体由入口支管将阀球推离阀座使流体能自由地进入B室直至填满。

  图2:当受空气挤压之空气室B达到其位移极限时,空气 阀会将空气引导至空气室A之背面,同样形成挤压力而使其推离中心体,同时将连结的空气室B拉回中心体,此时空气室A之驱动所产生的液压将入口阀球推回阀座,同时将出口阀球推离阀座使流体能被挤压而从出口排出泵体 外。空气室B被拉回中心体这个动作使A室形成真空状态,因而能靠大气压力作用将流体由入口支管将阀球推离阀座而进入A室直至填满。

  当膜片之运动完成时,空气阀再次引导空气至空气室B之背面,同时空气室A做空气排放动作。在泵回复到原启动状态时,泵内的两个膜片各自完成了一个空气排放或流体排放的过程。这构成了一个循环泵送过程。依使用状况,泵通过数次完全的循环泵送动作而使泵达到 自吸状态。

  三、工程塑料气动隔膜泵不工作的7个原因及解决办法:

  1、阀芯严重磨损卡死,此时应更换阀芯。

  2、中轴的轴套磨损,此时应更换铜套。

  3、中轴两端螺杆掉落,此时需重新装好螺杆。

  4、两层膜片都破裂,此时请更换膜片。

  5、空气阀堵塞,此时应拆卸清洗空气阀或直接更换。

  6、球阀严重磨损,更换球阀和阀座。

  7、出口管路超压,此时应降低出口管路压力。

  好了,以上内容由上海沈泉泵阀有限公司为大家提供,希望对大家能够有所帮助。若是大家有意购买相关泵类产品可通过站内联系方式与厂家进行联系。
