FPZ耐腐蚀自吸泵的工作原理及结构图精选
FPZ耐腐蚀自吸泵的工作原理及结构图
今天上海沈泉耐腐蚀自吸泵厂家为大家讲解的内容是关于自吸泵原理以及它的结构图,希望大家能够喜欢,下面就请大家跟着小编一起来看看下面的内容吧。
一、FPZ耐腐蚀自吸离心泵概述:
PZ耐腐蚀自吸离心泵(增强聚丙烯自吸离心泵),采用增强聚丙烯(CFR-PP)一次注塑成型。机械强度高,耐腐蚀性能强,自吸泵结构上有独具一格的科学性,泵腔内设有吸液室、储液室、回液止回阀、气掖分离室、回流孔。只需在DY次开机前灌注引液,以后不必重复灌注引液,在吸送介质时,流体可时断时续,断液12分钟内来液可继续吸送,机械密封不需另加冷却水冷却,操作简便、安全无泄漏,是取代液下泵的Z佳产品。
二、FPZ耐腐蚀自吸泵的工作原理:
自吸泵的工作原理是:水泵启动前先在需要在不可内灌水,然后启动叶轮高速旋转使叶轮槽道中的水流向涡壳形成真空状态使进水逆止门打开。吸入管内的空气进入泵内,并经叶轮槽道到达外缘,而另一方面,被叶轮排到气水分离室中的水又经左右回水孔流回到叶轮外缘,左回水孔流回的水在在压力差和重力的作用下,射向叶轮槽道内,并被叶轮击碎,与吸入管路来的空气混合后,甩向蜗壳。然后与右回水孔流来的水汇合,顺着蜗壳流动,由于液体在耐腐蚀自吸泵的蜗壳内不断冲击叶栅,不断被叶轮击碎,就同空气强烈搅拌混合,生成气水混合物,混合物在蜗壳出口被隔舌剥离,沿短管进入分离室。在分离室内空气被分离出来,由出口管排掉,而水仍经左右回水孔流向叶轮外缘,并与吸入管空气相混合,如此反复循环,逐渐将吸入管路中的空气排尽,使水进入泵内,完成自吸过程。

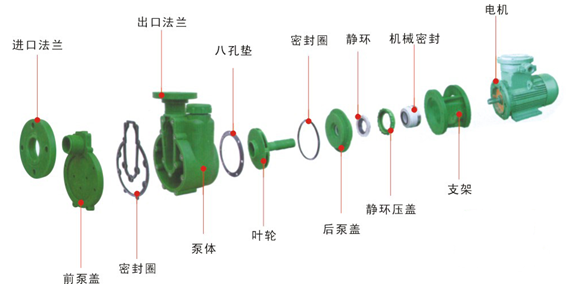

三、FPZ耐腐蚀自吸泵结构图:

好了,以上内容由上海沈泉泵阀制造有限公司对大家提供,希望能够对大家有所帮助。若是大家还想了解更多关于自吸泵的知识内容,可持续关注本站,沈泉将会为大家持续更新更多相关知识内容。
