屏蔽式管道泵正确安装方式及屏蔽泵的安装尺寸图
屏蔽泵是属于离心式的无密封泵,而其中的SPG屏蔽泵因其自身具有低噪音、低故障率、高可靠性能和维护成本低等优点,从而被广大用户应用在对振动和噪音要求G高的场所,如:重点工程、泵房、中央空调等等。沈泉牌的SPG系列屏蔽管道离心泵就拥有着上述优点。
在让大家对屏蔽式管道泵有了一个简单的了解后,我们在来讲述下大家目前十分关心的一个问题,那便是屏蔽式管道离心泵的正确安装方式是什么?因为只有用户掌握了正确的安装方法后,才能更好更合理的安装屏蔽泵,为此,上海沈泉管道离心泵厂家通过多年的经验为大家整理出了以下内容。

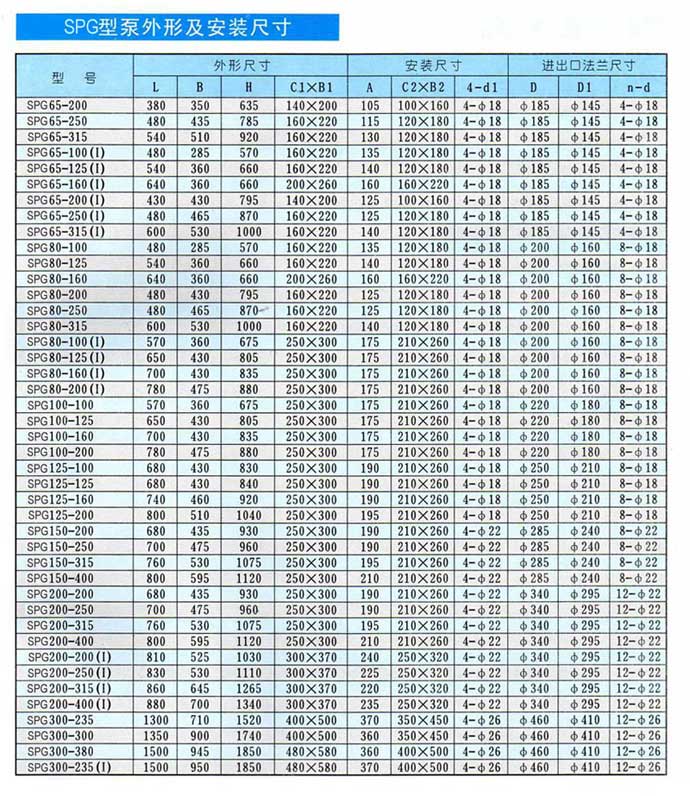

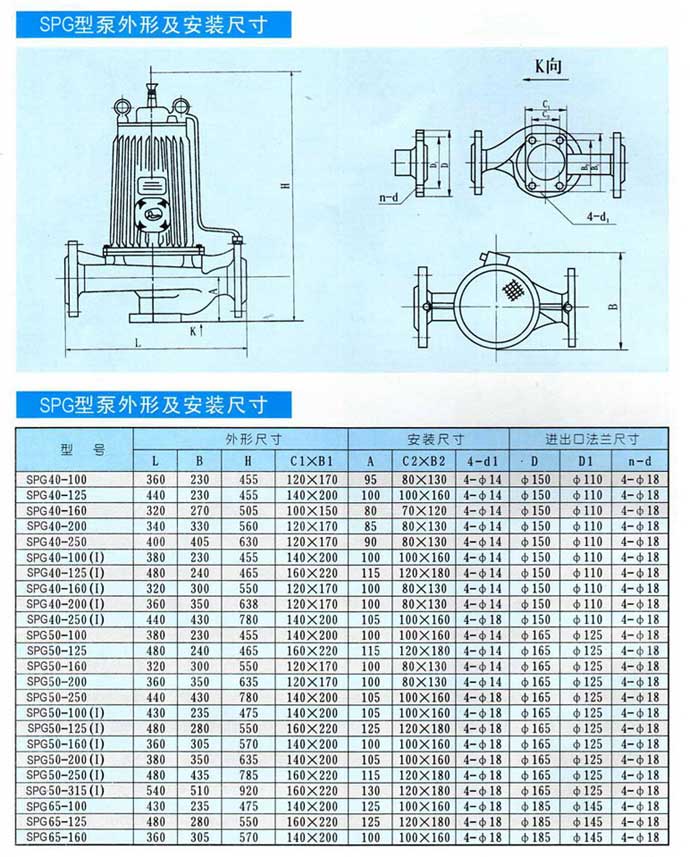

屏蔽式管道泵的安装尺寸图:


屏蔽式管道泵正确安装方式:
1、屏蔽泵在安装方式上分为水平与垂直安装,上海沈泉所生产的SPG屏蔽式离心泵是垂直安装的。用户在安装之前,需检查机组的紧固件是否有所松动,泵体的流道是否被异物堵塞,以免造成屏蔽泵在运行时损坏叶轮和泵体。
2、进水管和出水管的重量不能全部由泵体来支撑。安装时切不可在管道屏蔽泵上增加管道的重量,而应有自己的支撑体,以免影响到屏蔽离心泵的运行性能和使用寿命时限。
3、为防止异物及杂质进入屏蔽式管道离心泵造成阻塞流路从而影响整体的性能,故用户应在管道离心泵入口前安装比吸油管截面积大3至4倍的过滤器。
4、若是使用屏蔽循环泵进行输送热水液体,则为了不使冷热水屏蔽循环泵承受管道的热变形,不需要固定底座的螺栓。当管道系统因受热膨胀及收缩时,屏蔽泵和管道会同时运动。
5、为了方便维护,进水口还安装了阀门。为方便维护和安全使用,应在屏蔽式管道离心泵的进,出口管上安装一个调节阀,并在屏蔽循环泵的进、出口附近安装一个压力表,以确保屏蔽泵在额定范围内运行。并且保证循环水泵的正常运行与使用寿命。在出口处安装止回阀和阀门。若是可以,还需在进出口处安装软接头。
综上所述,便是对于屏蔽式管道泵的正确安装方式及安装尺寸图的详细介绍了,用户在了解具体的安装步骤后,可尝试自行安装,在安装的过程中若是遇到自身难以解决的故障问题,可及时联系厂家帮助处理,切勿强行操作下去,以免造成不必要的损失。
