    凸轮转子泵的工作原理及结构图

    转子泵型号众多,并且还有着卓越的耐高压能力,在工业用途上十分的广泛。而凸轮转子泵则是转子泵其众多型号中的一种,为了让大家能够更好的了解这款凸轮转子泵,上海沈泉离心泵厂家就为大家简单的讲述下它的工作原理及结构图。

    凸轮转子泵的工作原理:

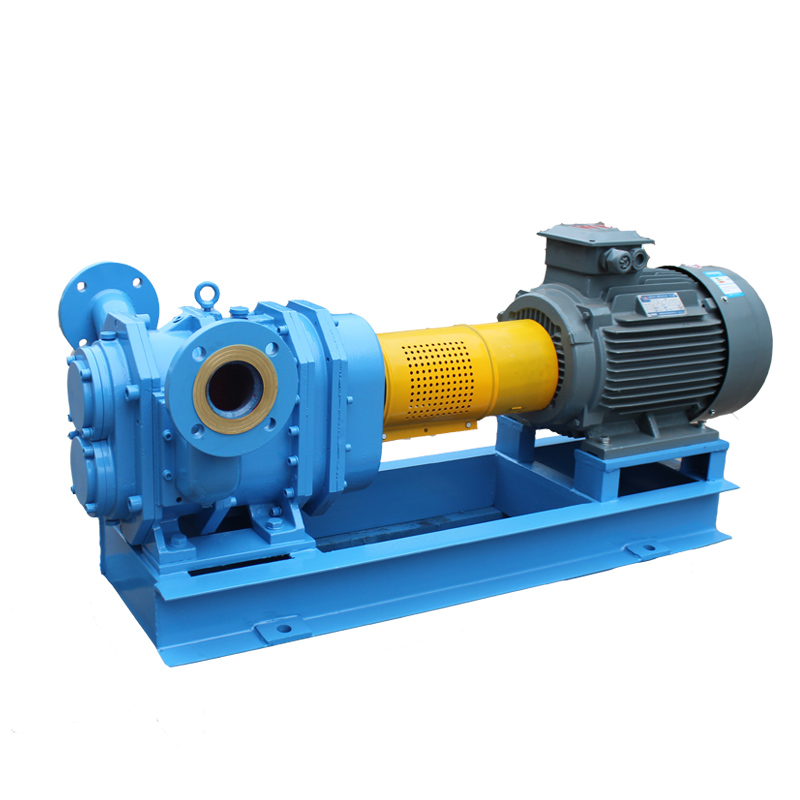

NZB旋转式凸轮转子泵

    转子泵依靠两同步反向转动的转子(齿数为24)在旋转过程中于进口处产生吸力(真空度),从而吸入所要输送的物料。两转子将转子室分隔成几个小空间,并按a→b→c→d的次序运转。运转至位置a时,只有I室中充满介质;到位置b时,B室中封闭了部分介质;到位置C时,A室中也封闭了介质;到位置d时,A室B室与Ⅱ室相通,介质即被输送至出料口。如此循环往复,介质(物料)即被源源不断输送出去。

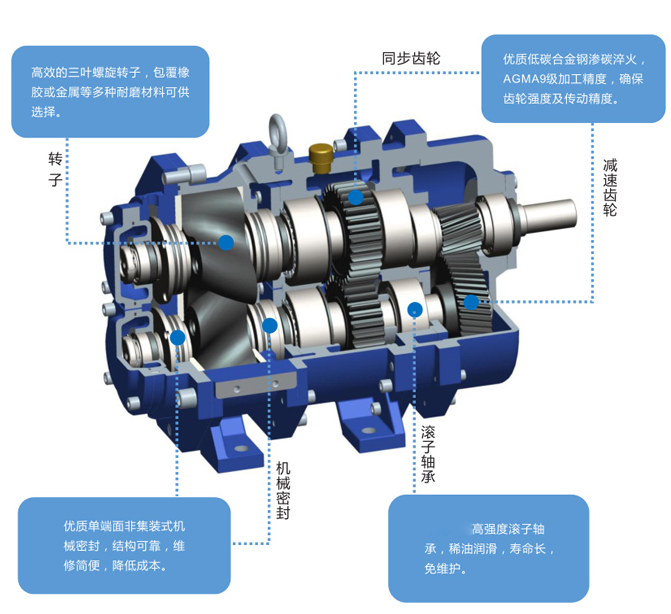

    凸轮转子泵的结构图:

NZB旋转式凸轮转子泵结构图

    综上所述便是关于凸轮转子泵的工作原理及结构图的内容了,希望能够对大家有所帮助。
