「自吸式管道泵」自吸泵选型指南


字数:1947字 来源:上海自吸泵厂 作者:自吸泵选型助手 发布时间:2019-08-26 22:46:39 阅读次数:
导读:自吸泵的基本性能参数选型、客户案例及使用条件等方面的综合选型指南,致力于为客户在选择自吸泵型号时提供优质的意见...

  在选择自吸泵选型前我们要先了解下其主要的几个性能参数

  1)自吸泵流量与扬程

  泵在单位时间内输送的流体量称为流量,泵的流量一般指体积流量,用q表示。单位重力作用下的液体通过泵后所获得的能量增加值,称为扬程,用H表示,单位为m。

  在选型时,流量与扬程是由设计人员根据工艺计算结果给出的核心参数,是一个固定值。对于水泵自身性能而言,流量与扬程往往是一个区间内的对应关系,是一个范围。在选型时,两者互相影响,理想的选型是工艺参数需要的固定值落在水泵性能曲线的最高效率点,在有偏差时,要综合评估偏差可能带来的不利影响,权衡后确定选型结果。如在流量计算等方面有不理解的地方,可致电上海自吸离心泵厂家上海沈泉泵阀制造有限公司咨询关于ZX清水自吸离心泵ZW自吸排污泵的有关性能参数。

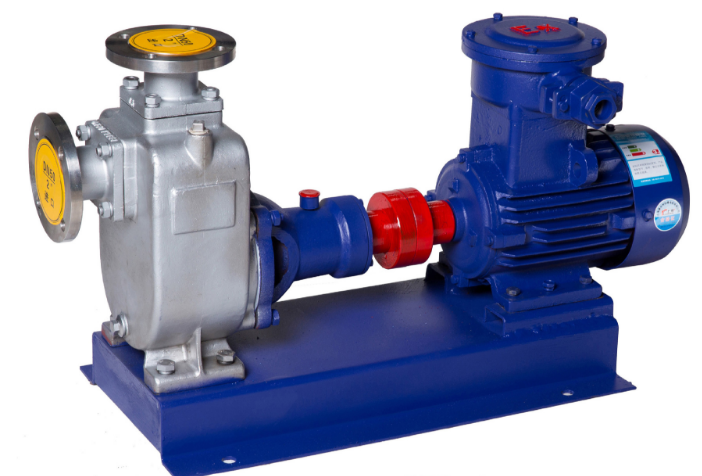

ZXPB不锈钢防爆自吸离心泵

  2)自吸泵轴功率与效率

  泵在运行时原动机传递到泵转轴上的功率称为轴功率,用P表示,单位为kw。单位时间内通过泵的流体所获得的功率称为有效功率,用Pe表示。泵的效率为有效功率与轴功率之比,即η=Pe/P。

  泵的效率与泵本身的设计水平、机械加工水平等有关,效率的高低直接影响能耗,同时泵有各自的高效率区间,选型时需要落在这个区间,以降低能耗。

  3)自吸泵转速

  泵轴每分钟的转数,称为转速,用n表示,单位为r/min。

  转速一般与电机的标准转速对应,可通过变频器对电机转速进行调整,水泵性能曲线也对应变化。在实际流量扬程变化时,通过变频来调节可以达到很好的节能效果。

  4)自吸泵汽蚀与汽蚀余量

  汽蚀指水泵运行中,因为某些原因使得泵内局部压力降低到水的汽化压力时,水会产生汽化而形成气液流,到达高压区后气泡受到挤压破灭重新凝结成水,在这个过程中会产生很高的水锤压力,使材料收到侵蚀和破坏。汽蚀现象主要是针对叶片泵而言,是在泵的选型设计中必须避免的现象。汽蚀的产生与泵的性能有关,也与泵的吸口装置的设计有关。

  汽蚀余量指泵入口处液体所具有的总水头与液体汽化时的压力头之差,单位用米(水柱)标注,用NPSH(Net Positive Suction Head)表示。在叶片泵的性能参数中,厂家一般会提供允许汽蚀余量供设计人员在选型设计时使用,汽蚀余量的参数说明如下:

  NPSHc—临界汽蚀余量,由汽蚀试验求得;

  [NPSH]—允许汽蚀余量,是保证泵不发生汽蚀的汽蚀余量,通常取[NPSH]=(1.1~1.5)NPSHc或[NPSH]=NPSHc+K(一般取K=0.3)。

  汽蚀余量主要影响安装条件,允许汽蚀余量越小,意味着可承担的泵前负压越大,水泵的性能越好。

  下面我们再来根据实际客户案例来举几个例子:

  第一、扬程

  污水可空转提升泵的扬程指提升污水的高度,扬程是不是越高越好呢?并不是,如果车间在地下一层,房高可能只有3-5m,再除去管道损耗,你只需要实际5-8米的扬程就够了,但是需要保证实际扬程5-8米的时候流量还能满足使用才行,否则很多大扬程只有5米,流量就很小也不行,所有选择水泵时一定要注意流量和扬程变化的曲线;

  第二、流量

  污水可空转提升泵的流量指每小时的排水量,根据您自身的情况来决定。如果您正在装修你的100平米左右的写字楼,而你办公室可能只有1个厨房或者一个洗手间,那么你只需要选一个普通流量5-10m³/h就够用了,当然如果需要增加一个以上的卫生间,或者需要排放洗衣机废水等,就可以选择流量更大的,如果具备条件也可以选择双泵系统的污水提升装置;公共场所建议选择双泵系统的污水提升泵;

  第三、过流直径

  过流直径指水泵排水管道大能排出的杂物直径,不是连接马桶的话一般10mm的就够了。如果连接马桶的采用涡流型的污水提升机小需要保证50mm的过滤直径,当然,也可以选择切割型的污水可空转提升泵;

  确定了以上基本性能参数后在自吸泵的选型时,还需要确认使用的基本使用条件和工况环境,包括:

  1、.输送介质的物理化学性能,包括:介质特性(如腐蚀性、磨蚀性、毒性等)、固体颗粒含量及颗粒大小、密度、黏度、汽化压力等。

  2、.选型参数:流量、扬程、温度、装置汽蚀余量、操作状态。

  3、.现场条件:

  泵的安装位置、管路长短、需自吸高度、环境温度、相对湿度、大气压力、大气腐蚀状况及危险区域划分等级等。

  在以上都确定后,再根据泵的性能曲线选择合适的型号:

  a.查系列型谱图,选择泵的额定工作点落在泵的高效工作区内,校核泵的汽蚀余量是否符合要求。

  b.校核泵的材质、密封等是否能满足输送介质要求。

  c.校核安装检修条件是否满足单体设计的要求。

  当以上条件符合时,您就能选择出综合指标高的设备:效率(高)、重量(低)和价格(低)的设备了,如对选型上还有疑问请致电400-6656-887,上海沈泉泵阀制造有限公司期待您的来电。
