SB型电动油桶泵精选
一、SB型电动油桶泵的描述:
SB系列高性能电动油桶泵是一种通用性很强的桶泵,可以满足80%的应用。适用于绝大部分低粘度到中等粘度液体的输送;高性能双吸式叶轮同时满足更高的扬程和流量。
SB系列电动油桶泵(油桶泵、插桶泵)是引进西德优质样机开发研制而成,各项技术指标均能达到样机水平,并在样机基础上开发出不同使用场合不同抽吸液体的派生产品,该系列电动油桶泵为轻便型管式轴流泵,具有效率高,使用、维护方便等特点。SB系列电动抽液泵可以直接插入物料桶(Z大适用于符合GB/325-1991标准的钢桶、塑料桶及多种小桶)中抽权桶中液体。可输送各种油料、带腐蚀性化学药水、其它液体。广泛用于化工、石油化工、精细化工、染料化工、环保、水处理、医药、食品等企事业单位部门输送酸、碱、盐、油品、饮料等介质及抽吸各种中低粘度液体。SB系列电动油桶泵其中多款产品同时适用于中小型油田、油库、炼油厂、加油站、农机站、企事业单位、车队、车辆船舶等行业,是输送汽油、煤油、柴油、轻质燃油等油品的工具。
根据所输送的液体性质,泵体沾湿部分材料可选铝合金、优质304不锈钢、316L不锈钢、PP塑料、RPP增强聚丙烯、PVDF、PTFE、等组成。驱动电机配备单相标准电机,无刷电机,防爆电机,高转速电机等多种选择。电机塑料外壳采用黄色优质PC聚碳合成塑料(德G黄),根据输送介质粘度、比重、腐蚀性程度不同所配置泵体材质和电机各有不同,产品可分为五大系列30多种型号,该系列泵可按防爆区域和非防爆区域选用,如在易燃易爆场合使用,可选用防爆型电动抽液泵(SB-3型、SB-3-1型、SB-4型、SB-3-RPP型、SB-3-316L型)。使用防爆型电动油液泵时应按GB38361-2《爆炸环境用防爆电气设备》有关规定并正确使用防爆插头插座。
二、SB型电动油桶泵用处:
①SB防爆型产品适用于隔爆能力达ⅡBG,引燃温度不低于T4组的易燃易爆作业场所,具有安全可靠、结构合理、工艺选进、高效、维修方便等特点。
②SB防爆型电动油液泵适用于工矿商店、化工厂、钻井队、油库等场所的汽油类,苯类等易燃易爆物品的输送,使用本泵机既保证了安全又提高了效率,是易燃易爆场所使用的可靠工具。
温度:泵的使用温度受材料限制。Z高使用温度如下:
-PP:50℃
-PTFE:160℃
-SS:110℃
-AL:110℃
电动马达使用环境温度:-25-40℃
粘度:SB系列桶泵其中多款可选用配置低速或调速电机可输送Z大粘度2000cps的液体;普通电机输送高粘度液体时可能引起过载,高速普通电机输送Z高粘度为50cps。输送有粘度液体的时候,桶泵的输送流量和扬程都会有所下降,超过额定输送粘度,电机有过载的危险,严重时会损坏电机。
颗粒:SB系列桶泵只能用于清洁的液体,如果液体含有颗粒必须安装过滤器。否则会损坏轴和滑动轴承。
防爆区域:不是所有的SB系列桶泵都可以用于防爆区域,输送易燃易爆流体只有防爆电机配合不锈钢泵管才可以用于防爆区域,同时需要安装防静电装置(如下防静电装置示意图)

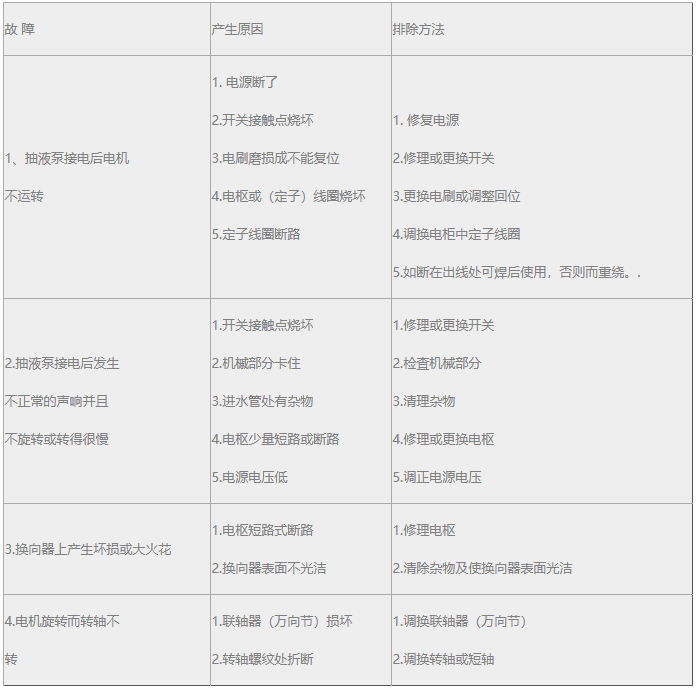

三、故障原因与解决办法:
四、维修保养:
1、全新或长期搁置不用的电动抽液泵,开箱后550伏兆欧表测量所有带电零件与可能触及的金 属零件之间绝缘电阻,在接近工作温度时应不低于7兆欧。
2、使用前,须检查各接线柱是否牢固,接地线必须可靠牢固。
3、检查电源电压是否与额定电压相衍,不能在超活低于额定电压10%的电源上使用。
4、使用该系列电动抽液泵时,切勿有损电线,避免水、油进入电机、开关、咆器等部位。
5、普通电机型禁止在含有易燃和腐蚀性气体条件下工作,以保证安全生产及各电气元件的正 常工作。
6、使用过程中如发现有异常杂音时,应立即停机,检查原因,直至设法排除后方可继续使用。
7、电动抽液泵不宜空运转,使用时抽液完毕立即停泵,因该系列泵电机空载转速可达10000转/分左右,否则将会磨坏,万向节叶轮,严重时会损坏泵管。
8、调换电刷:电刷磨损到不能使用时应立即调换,否则会损坏换向器,产贡时更容易导致烧坏电机。
9、电动抽液泵应定期检查,一般至少三个月一次,经常使用的应每月检修一次,检修是应该全部拆开,消除内部积尘、油污,如果换向器上积灰过多可用酒精擦洗换向器表面。如有损坏零件,应调换相同零件。
10、不用时请放置在干燥、清洁、没有腐蚀性气体的环境中。
五、安全说明:
1、除遵照本说明外严格GB3883。1-83《手持电动工具的安全管理使用、检查、维修技术规程》的有关规定。
2、本产品电压范围内额定值±10%方可使用。
3、避开电G及水、油在装设电G的场所,所有本泵时,切勿有损电G,并避免油, 水与电机开关等电器部分接触。4、以防突然起动,电源接通前开关应于“关”(即压入)状态。
5、勿滥用电源线,不得将电源线任意接长或调换。不能拉着电源线擦破,割破和轧坏等现象。
6、泵机为隔爆型,在更换电刷或维修时要特别注意隔爆零件的隔爆面不能使其损伤拉毛。在维修或更换电刷时应打开电机将内腔碳粉,油腐等清洗干净。
7、正确使用手头,本泵电源线一端不带插头,由用户自己选择合适的插头,有两面三刀点特别注意:
A,如在易爆易燃声地用插头与插座一定要符合防爆规程的插头与插座,设置在远离易爆易燃场地的正常场地,可用220V5A的三脚插头,其中一长脚为接地脚。
B,不论用何种插头均要可靠的接地,电源线一端的黄绿芯线为接地线,当连接妥当后,还应检查泵机金属外壳与接点脚之间是否电气相通,其是阻不宜大于1欧母。
8、禁止使用的场所:在特殊环境如湿,风雪以及腐蚀性气体场所不能使用。
六、性能参数:
型号 |
流量 |
流量 |
扬程 |
转速 |
功率 |
进口 |
出口 |
材质 |
重量 |
m3/h |
L/min |
m |
r/min |
Kw |
mm |
mm |
泵管 |
Kg |
|
SB-1 |
7.8 |
130 |
7.5 |
10000 |
1.1 |
50 |
25 |
不锈钢 |
8 |
SB-1-1 |
6.6 |
110 |
7 |
10000 |
0.88 |
50 |
25 |
不锈钢 |
7.5 |
SB-1-2 |
7.8 |
130 |
7.5 |
10000 |
1.1 |
50 |
25 |
不锈钢 |
8 |
SB-1-3 |
6.6 |
110 |
7.5 |
10000 |
0.88 |
50 |
25 |
不锈钢 |
7.8 |
SB-2 |
7.8 |
130 |
7.5 |
10000 |
1.1 |
50 |
25 |
铝合金 |
5.5 |
SB-2-1 |
6.6 |
110 |
7.5 |
10000 |
0.88 |
50 |
25 |
铝合金 |
5.3 |
SB-3 |
9 |
150 |
10 |
12000 |
0.88 |
50 |
25 |
不锈钢 |
9 |
SB-3-1 |
9 |
150 |
10 |
12000 |
0.88 |
50 |
25 |
不锈钢 |
9.5 |
SB-4 |
9 |
150 |
10 |
12000 |
0.88 |
50 |
25 |
铝合金 |
7.5 |
SB-6 |
6 |
100 |
7 |
8000 |
0.55 |
41 |
25 |
不锈钢 |
5.7 |
SB-7 |
6 |
100 |
7 |
8000 |
0.55 |
41 |
25 |
不锈钢 |
5.5 |
SB-8 |
6 |
100 |
7 |
8000 |
0.55 |
41 |
25 |
铝合金 |
3.8 |
SB-3-316L |
9 |
150 |
10 |
12000 |
0.88 |
50 |
25 |
SS316L不锈钢 |
10.5 |
SB-3-RPP |
9 |
150 |
10 |
12000 |
0.88 |
50 |
25 |
聚丙烯 |
6 |
SB-5-PP-1 |
0.6 |
10 |
1.5 |
5600 |
0.12 |
50 |
25 |
塑料 |
5.1 |
SB-5-SS-1 |
0.6 |
10 |
1.5 |
5600 |
0.12 |
50 |
25 |
不锈钢 |
5.8 |
|
