DL系列立式多级离心泵


字数:1814字 来源:上海离心泵厂 作者:管道泵选型助手 发布时间:2020-10-09 10:37:33 阅读次数:
导读:一、DL系列立式多级离心泵产品介绍 立式多级离心泵DL系列是采用IS型离心泵的水力模型,为立式多级多节段式结构。螺杆把进水段、中段、出水段夹紧联成一体。水泵每一级装一个叶轮、一个导水叶。轴向力采用水力平衡法解决,残余轴向力由球轴轴承承受,用油脂润滑。轴封采用软填料或机械密封。产品执行JB/T2727-93《立式多级泵型式与基本参数》标准,主要供吸送稀释的、清...

    一、DL系列立式多级离心泵产品介绍

  立式多级离心泵DL系列是采用IS型离心泵的水力模型,为立式多级多节段式结构。螺杆把进水段、中段、出水段夹紧联成一体。水泵每一级装一个叶轮、一个导水叶。轴向力采用水力平衡法解决,残余轴向力由球轴轴承承受,用油脂润滑。轴封采用软填料或机械密封。产品执行JB/T2727-93《立式多级泵型式与基本参数》标准,主要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水的不含固体颗粒或纤维的液体。

  DL、DLR型泵系立式单吸多级分段式离心泵供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于高层建筑供水,也可应用于厂矿给排水,输送液体的流量范围为4.9~200m3/h,扬程范围在22-239m,配套功率范围为1.5~160kw,口径范围为Φ40~Φ150mm。

  二、DL系列立式多级离心泵产品优势

  1.立式结构,占地面积小。

  2.水力模型先进:效率高,性能范围广。

  3.运行平稳,噪音低:采用低转速电机,使泵运行平稳,噪音更低。

  4.更少的运行、维修费用:采用优质机械密封,耐磨损、无泄漏、使用寿命长,故障率低,具有更少的运行维修费用。

  5.结构新颖,运行可靠:取消了平衡鼓,其轴向力采用水力平衡,解决了平衡鼓易锈蚀、易咬死、易磨损的问题,保证了运行更加可靠。

  三、L系列立式多级离心泵选型范围

  流量:4.2-504m3/h;

  扬程:24-240m;

  功率:1.5-450kw;

  转速:1480r/min;

  口径:φ40-φ250;

  温度范围:0-+90℃;

  工作压力:≤2.4Mpa。

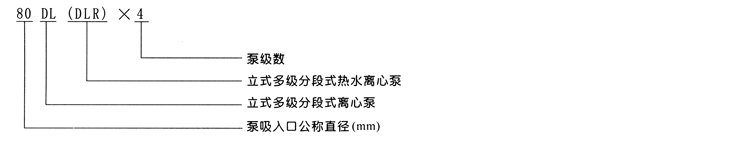

  四、L系列立式多级离心泵型号意义

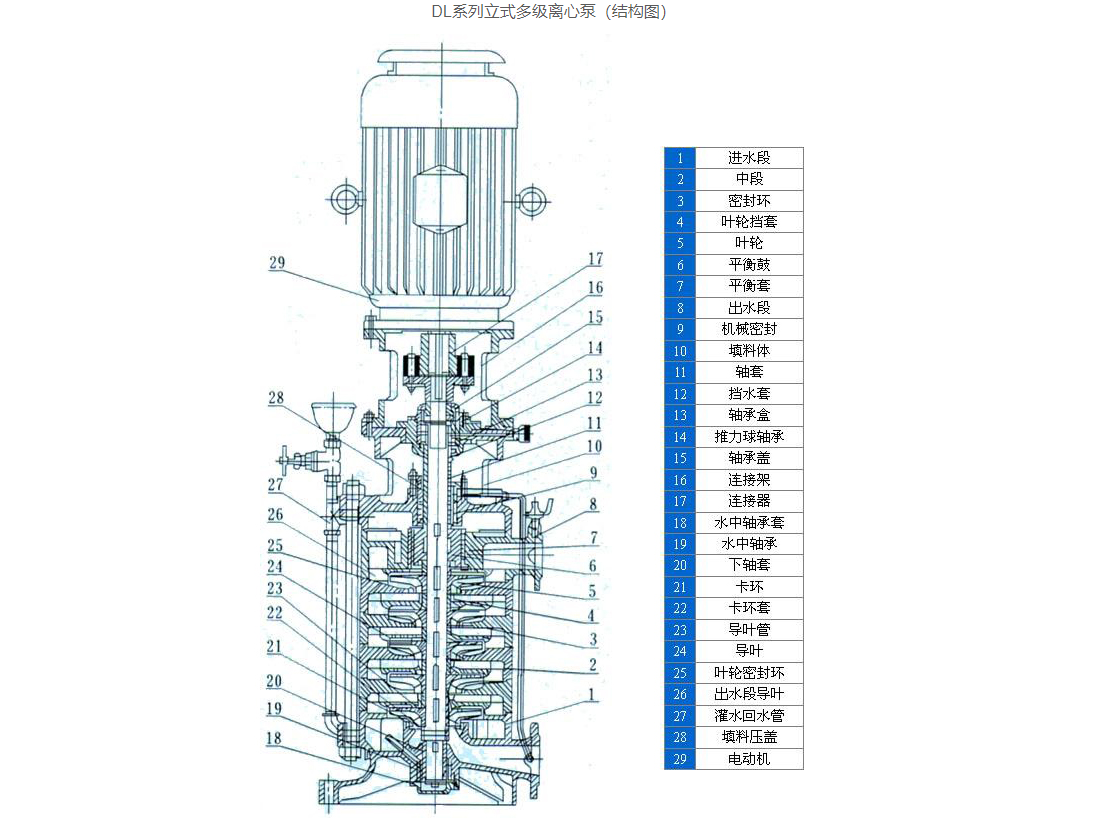

  五、L系列立式多级离心泵结构图纸

  结构说明 DL型多级泵由电机和泵两部分组成,电机为丫型三相导步电机,泵和电机采用联轴器连接,整体为刚性连接,使用吋无需校正泵由定子部分利转子部分组成泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成为防止定子磨损,定子上装有密封环、平衡等,磨损后可用备件更换转子部分由轴、叶轮,平衡鼓等组成转子下端为水润滑轴承,上部为角接触球轴承,泵的轴向力绝大部分由平衡鼓来承担,其余小部分残余轴向力由角接触球轴承来承受进水段、中段和出水段的结台面用纸垫通过拉紧达到密封.轴封采用填料或机械密封.用户可根据需要选择。泵旋转方向从驱动端向下看为逆时针方向转动。

  六、L系列立式多级离心泵性能参数表

型 号

级 数

流 量(m3/h)

流 量(L/S)

扬 程
(m)

转 速
(r/min)

轴功率(kw)

电机功率(kw)

效 率
(%)

吸 程
(m)

汽蚀余量
(m)

40DL

2

6.2

1.72

23.6

1450

0.92

1.5

40

7

3.19

3

6.2

1.72

35.4

1.38

2.2

40

7

3.19

4

6.2

1.72

47.2

1.84

3

40

7

3.19

5

6.2

1.72

59

2.30

4

40

7

3.19

6

6.2

1.72

70.8

2.75

4

40

7

3.19

7

6.2

1.72

82.6

3.22

5.5

40

7

3.19

8

6.2

1.72

94.4

3.68

5.5

40

7

3.19

9

6.2

1.72

106.2

4.14

7.5

40

7

3.19

10

6.2

1.72

118

4.60

7.5

40

7

3.19

11

6.2

1.72

129.8

5.06

7.5

40

7

3.19

12

6.2

1.72

141.6

5.52

11

40

7

3.19

50DL

2

12.6

3.5

24.4

1450

1.55

3

54

7.6

2.66

3

12.6

3.5

36.6

2.33

3

54

7.6

2.66

4

12.6

3.5

48.8

3.10

4

54

7.6

2.66

5

12.6

3.5

61

3.88

5.5

54

7.6

2.66

6

12.6

3.5

73.2

4.65

5.5

54

7.6

2.66

7

12.6

3.5

85.4

5.43

7.5

54

7.6

2.66

8

12.6

3.5

97.6

6.20

7.5

54

7.6

2.66

9

12.6

3.5

109.8

6.98

11

54

7.6

2.66

10

12.6

3.5

122

7.75

11

54

7.6

2.66
