  很多用户在管道离心泵选型时经常会问的问题,除了基本的流量、扬程,适用材质等以外,最多的还是问各个管道离心泵厂家立式管道泵及卧式管道泵的区别和我该如何选择哪种类型呢?下面我们来做下讲解,好让你明白以后用到时该如何作出正常的选择。

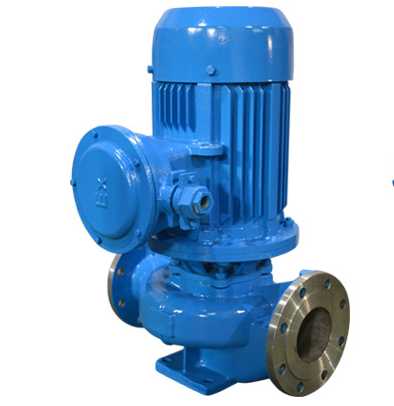

立式管道泵

  一、立式管道泵的基本原理

  立式管道泵为立式结构,其进出口口径相同,且位于统一水平线上,象阀门一样安装于管路之中,占地面积小,建筑投入低,加上防雨罩等防护装置则可置于户外露天使用。

  立式管道离心泵叶轮直接安在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动噪音很低。

  立式管道泵轴封采用机械密封,机械材质多样,密封面硬质合金材质、石墨、陶瓷及碳化硅等耐磨密封面,橡胶部分可选有丁腈橡胶、氟橡胶、四氟橡胶及硅橡胶等,可选配置组合丰富,满足不同使用环境的各种需求,选择合适的机械密封材质能有效地增长机械密封的使用寿命。

  立式管道泵安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。

  立式管道离心泵可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

  立式管道泵可根据管路布置的要求采用泵的竖式和横式安装。

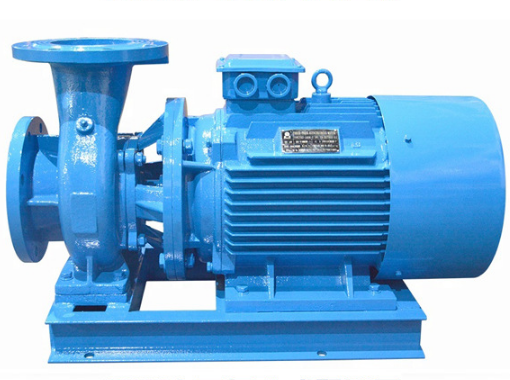

卧式管道泵

  二、立式管道泵的工作原理

  在管道泵使用时提前在泵内充满液体,叶轮旋转产生离心力,叶轮槽道中的液体在离心力的作用下甩向外围,流进泵壳,使叶轮中心形成真空,液体就在大气压力的作用下,由进口管路流人叶轮。这样液体就不断地被吸人和打出。在叶轮里获得能量的液体流出叶轮时具有较大的动能,这些液体在螺旋形泵壳中被收集起来,并在后面的扩散管内把动能变成压力能。

  立式管道泵是利用叶轮旋转而使水发生离心运动来工作的。水泵在启动前,必须使泵壳和吸水管内充满水,然后启动电机,使泵轴带动叶轮和水做高速旋转运动,水发生离心运动,被甩向叶轮外缘,经蜗形泵壳的流道流入水泵的出口管路。

  立式管道泵相比较于卧式卧式管道泵有安装简单,占地空间小等优点,两者性能相差不大,但是在接触一些大功率的管道泵时候,立式管道泵的大功率电机就成为一种隐患,对于泵轴以及泵体等负重很大,卧式管道泵则无需担忧,因为承重位置在于底座上面。

  三、立式管道泵产品特点

  立式管道泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装在管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用。单级管道泵叶轮直接安装在电机的加长轴上,轴向尺寸短、泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动噪音很低。立式单级管道泵安装检修方便面,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。可根据管路布置的要求采用泵的竖式和横式安装。 管道泵选型流量范围1.5~1600m3/h,扬程范围5~125m,分基本型、分流型、切割型等多种规格。

  四、卧式管道泵的特点

  1、卧式管道离心泵运行平稳:泵轴的绝对同心度叶轮优异的动静平衡,保证平稳运行,绝无振动。

  2、卧式管道泵滴水不漏:不同材质的硬质合金密封,保证了不同介质输送均无泄漏。

  3、卧式管道泵噪音低:两个低噪音轴承下的水泵,运转平稳,除电机微弱声响,基本无噪声。

  4、卧式管道离心泵故障率低:结构简单合理,关键部分采用国际一流品质配套,整机无故障工作时间大大提高。

  5、卧式管道泵维修方便:更换密封、轴承、简易方便。

  6、卧式管道泵占地更省:出口可向左、向右、向上三个方向,便于管道布置安装,节省空间。

  通过以上讲解和比较相信你应该能大致了解立式管道泵和卧式管道泵两者之间的区别了,如需要进一步了解立式管道离心泵的选型,可致电我公司,我们有专业的工程师团队为你解答问题。
