  氟塑料自吸磁力泵结构图及工作原理

  今天上海沈泉磁力泵厂家为大家带来的内容是关于ZCQF氟塑料自吸磁力泵的结构原理等内容,好让大家能够对这款泵有个充分的了解。

  一、ZCQF氟塑料自吸磁力泵产品简介:

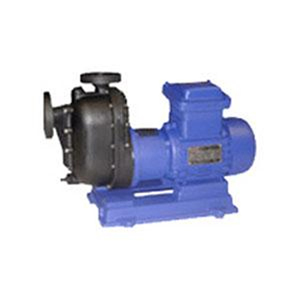

ZCQF氟塑料自吸磁力泵

  ZCQF型自吸磁力驱动泵(简称磁力自吸泵)是将永磁联轴器的工作原理用于离心泵的新产品,设计合理,工艺先进,具有全密封,无泄漏,耐腐蚀的特点,其性能达到国外同类产品的先进水平。

  二、ZCQF氟塑料自吸磁力泵工作原理:

  本自吸泵采用外混式轴向回水泵体结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气排净,使泵内形成一定的真空度,达到自吸的作用。

  三、ZCQF氟塑料自吸磁力泵结构图:

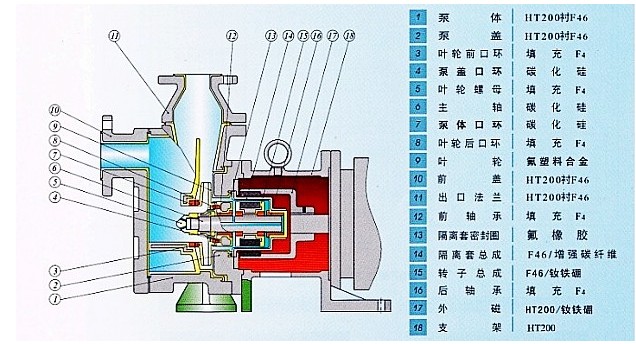

ZCQF氟塑料自吸磁力泵结构图

  四、ZCQF氟塑料自吸磁力泵产品特点:

  1、磁力自吸泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵的机械密封无法避免的跑,冒,滴之蔽病,磁力泵选用耐腐蚀,高强度的增强聚丙稀、四氟合金、氮化硅,碳石墨,钢玉陶磁,作为制造材料,并采用不锈钢的连接架,为客户解决了老为环境空气腐蚀而经常更换联接架而烦恼。

  2、即有CQF型磁力驱动泵的功能,又集自吸于一身,不需底阀和引灌水,具备了自吸性能好,自吸 时间短,效率高,并能在无液的情况下而空载运转,自吸高度4米,因此它具有良好的抗腐蚀性能,并可以使输送介质免受污染。

  好了,以上内容由上海沈泉泵阀制造有限公司为大家提供,希望能够对大家有所帮助。

本文参考资料来源: 中国泵阀网 泵阀商务网 中国知网
