化工用离心泵的工作原理及结构特点精选


字数:923字 来源:上海管道离心泵厂 作者:管道泵选型助手 发布时间:2022-01-21 19:53:55 阅读次数:
导读:化工用离心泵的工作原理及结构特点 今天上海沈泉 管道泵厂 就来为大家简单的讲解下 化工用离心泵的工作原理及结构特点 ,大家请跟着小编一起来看看吧。 化工用离心泵指的是广泛应用于化工行业的离心泵,该泵在型号规格上众多。且不同的厂家生产出来的化工离心泵在型号规格上也会有所不同。而为了方便大家理解,小编就以沈泉牌的 IHG立式化工离心泵 来为大家进行讲解...

  化工用离心泵的工作原理及结构特点

  今天上海沈泉管道泵厂就来为大家简单的讲解下化工用离心泵的工作原理及结构特点,大家请跟着小编一起来看看吧。

  化工用离心泵指的是广泛应用于化工行业的离心泵,该泵在型号规格上众多。且不同的厂家生产出来的化工离心泵在型号规格上也会有所不同。而为了方便大家理解,小编就以沈泉牌的IHG立式化工离心泵来为大家进行讲解。

IHG立式不锈钢管道离心泵

  IHG立式化工离心泵:该泵是采用IH型卧式离心泵之性能参数,在普通的立式泵基础上进行巧妙组合设计而成的。该泵具有着高效节能、噪音低、性能可靠等优点。供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为20℃~+120℃。

  化工用离心泵的工作原理:

  在泵内充满水的情况下,叶轮旋转产生离心力,叶轮槽道中的水在离心力的 作用下甩向外围流进泵壳,于是叶轮中心压力降低,这个压力低于进水管内压力,水就在这个压力差的作用下由吸水池流入叶轮。这样水泵就可以不断地吸水不断地供水了。

  除了叶轮的作用之外,螺旋形泵壳起的作用也是很重要的。从叶轮里获得了能量的液体流出叶轮时具有较大的功能,这些液体在螺旋形泵壳内被收集起来,并在后面的扩散管里把动能变成压力能。

  化工用离心泵的结构图:

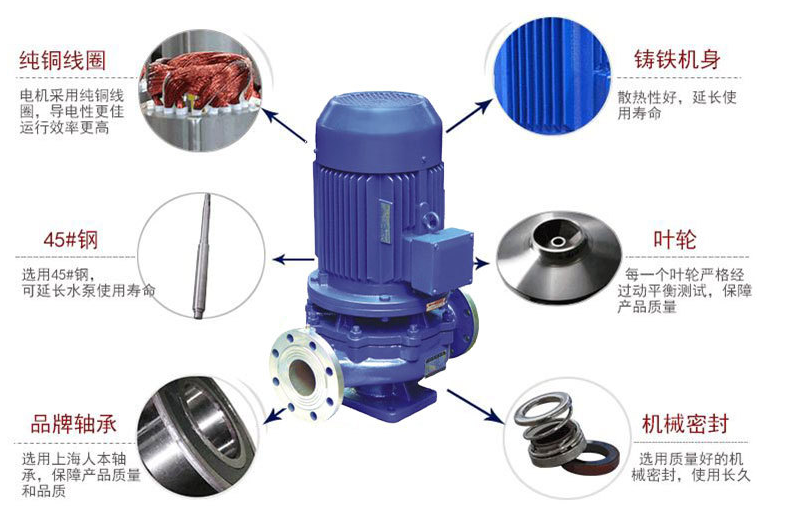

IHG不锈钢管道离心泵实物分解图

  化工用离心泵的特点:

  1、水泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用。

  2、叶轮直接安装在电机的加长轴上,轴向尺寸短,结构紧凑,水泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了水泵的运行平稳,振动小、噪音低。

  3、轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地延长机械密封的使用寿命。

  4、安装检修方便,无需拆动管道路系统,只要卸下泵联体座螺母即可抽出全部转子部件。

  5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

  6、可根据管路布置的要求采用泵的竖式和横式安装。

  好了,以上内容由上海沈泉泵阀制造有限公司为大J提供,希望能够帮助到大J。

本文参考资料来源: 中国泵阀网 泵阀商务网 中国知网
