  一、氟塑料合金化工离心泵产品介绍

  IHF为氟塑料合金化工离心泵,第三代改良产品,适用于长期输送任意浓度的强酸、碱、盐、强氧化剂等多种腐蚀性介质,其壳体采用金属外壳内衬聚全氟乙丙烯(FEP)及过流部件全部用塑料合金(PTFE、FEP)制成,集多种塑料泵之优点,具有耐腐蚀性强、耐磨性好、机械强度高、不老化、无毒素分解特点。在结构设计上,加粗了轴径、缩短了悬臂比,消除了化工泵的弊病,提高了运行稳定性,降低了维修费用和运行成本,泵的进出口均采用铸钢体加固,以增强了泵的耐压性。该泵具有耐腐、耐磨、耐高温、不氧化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。

氟塑料合金化工离心泵——氟塑料合金磁力泵结构图

  二、氟塑料合金化工离心泵产品用途

  广泛应用于石油、化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体,尤其适用于强酸碱、有机容剂和贵重液体的输送。

  三、氟塑料合金化工离心泵型号意义

氟塑料合金化工离心泵——氟塑料合金磁力泵结构图

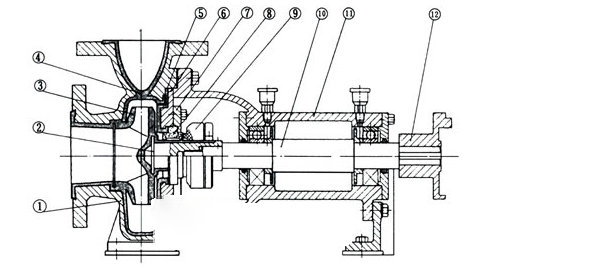

  四、氟塑料合金化工离心泵产品结构图

氟塑料合金化工离心泵——氟塑料合金磁力泵结构图



序号 名称 材料
1 泵体 HT200
2 叶轮骨架 45#钢
3 叶轮 聚全氟乙丙烯
4 泵体衬里 聚全氟乙丙烯
5 泵盖衬里 聚全氟乙丙烯
6 泵盖 HT200
7 机封盖压 1Cr18Ni9Ti
8 静环 99.9%氧化铝陶瓷
9 动环 填充四氟乙烯
10 泵轴 3Cr13
11 轴承体 HT200
12 联轴器 HT200
