  自吸泵的结构及工作原理

  今天上海沈泉自吸泵厂家就来为大家简单的讲解下有关自吸泵的结构及工作原理这一知识内容,大家请跟着小编一起来看看下面的内容吧。

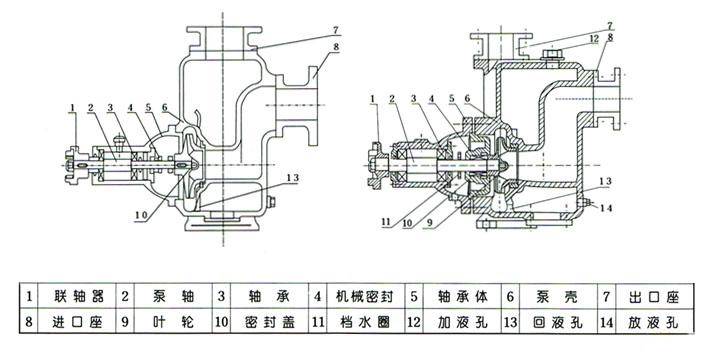

  自吸泵的结构图:

ZX卧式自吸离心泵的结构图

  从上面的结构图中,我们可以看出自吸泵主要是由连轴器、泵轴、轴承、机械密封、轴承体、泵壳、出口座、进口座、叶轮、密封盖、挡水圈、加液孔、回液孔、放液孔等部件组成的。

  自吸泵的工作原理:

  自吸泵是在泵内存满水,或是泵壳内本身就存有水的情况下,叶轮旋转产生向心力,液体沿槽道流向涡壳。在泵的入口形成真空,使进水止回门翻开,吸人进水管内的空气进入泵内,在叶轮槽道中,空气与径向回水孔里的水混杂,一同沿槽道沿蜗壳流动,进入分别室,在分别室中,空气从液体中别离进去,液体从新回到叶轮,这样重复循环,直至将吸入管道中的空气排绝,使液体进入泵内,完成自吸进程。

  好了,以上内容由上海沈泉泵阀制造有限公司为大家提供,希望能够对大家有所帮助。

本文参考资料来源: 中国泵阀网 泵阀商务网 中国知网
