  叶片泵的工作原理

  今天,上海沈泉管道泵厂家便来为大家简单的讲解下关于叶片泵的工作原理这一知识内容,大家请跟着小编一起来看看吧。

  叶片泵,是转子槽内的叶片与泵壳(定子环)相接触,将吸入的液体由进油侧压向排油侧的泵。

  叶片泵的工作原理:

  叶片泵转子旋转时,叶片在离心力和压力油的作用下,尖部紧贴在定子内表面上。这样两个叶片与转子和定子内表面所构成的工作容积,先由小到大吸油后再由大到小排油,叶片旋转一周时,完成一次吸油与排油。

  一、单作用叶片泵的工作原理

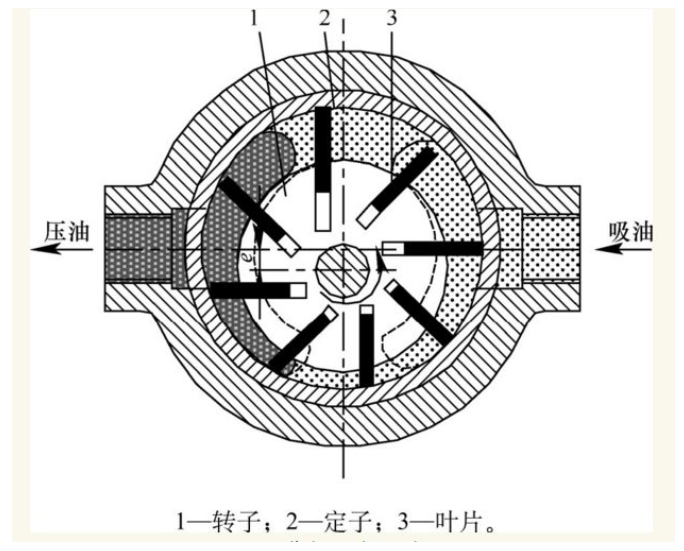

单作用叶片泵的工作原理

  泵由转子1、定子2、叶片3、配油盘和端盖等部件所组成。定子的内表面是圆柱形孔。转子和定子之间存在着偏心。叶片在转子的槽内可灵活滑动,在转子转动时的离心力以及通入叶片根部压力油的作用下,叶片顶部贴紧在定子内表面上,于是两相邻叶片、配油盘、定子和转子间便形成了一个个密封的工作腔。当转子按逆时针方向旋转时,图右侧的叶片向外伸出,密封工作腔容积逐渐增大,产生真空,于是通过吸油口6和配油盘5上窗口将油吸入。而在图的左侧。叶片往里缩进,密封腔的容积逐渐缩小,密封腔中的油液经配油盘另一窗口和压油口1被压出而输出到系统中去。这种泵在转子转一转过程中,吸油压油各一次,故称单作用泵。转子受到径向液压不平衡作用力,故又称非平衡式泵,其轴承负载较大。改变定子和转子间的偏心量,便可改变泵的排量,故这种泵都是变量泵。

  二、双作用叶片泵的工作原理

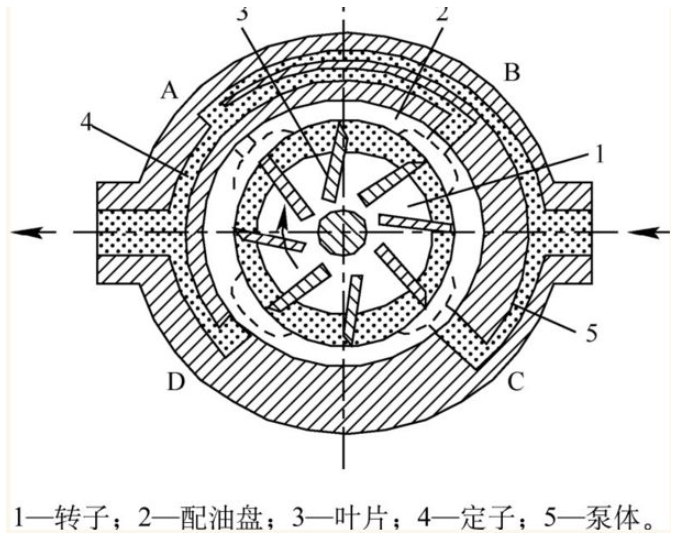

双作用叶片泵的工作原理

  它的作用原理和单作用叶片泵相似,不同之处只在于定子表面是由两段长半径圆弧、两段短半径圆弧和四段过渡曲线八个部分组成,且定子和转子是同心的。在图示转子顺时针方向旋转的情况下,密封工作腔的容积在左上角和右下角处逐渐增大,为吸油区,在左下角和右上角处逐渐减小,为压油区;吸油区和压油区之间有一段封油区把它们隔开。这种泵的转子每转一转,每个密封工作腔完成吸油和压油动作各两次,所以称为双作用叶片泵。泵的两个吸油区和两个压油区是径向对称的,作用在转子上的液压力径向平衡,所以又称为平衡式叶片泵。

  好了,以上内容由上海沈泉泵阀制造有限公司为大家提供,希望能够对大家有所帮助。

本文参考资料来源: 中国泵阀网 泵阀商务网 中国知网
