离心泵管路连接需注意事项精选

　　今天，上海沈泉离心泵厂家就来为大家简单的讲解下离心泵管路连接需注意事项这一问题。现在就请大家跟着小编一起来看看吧。

　　离心泵管路连接需注意事项：

　　1、管路的规格和应有足够的承受能力

　　使用管路的规格和应合适且有足够的承受能力，尽量减少管路的转弯和附件;

　　2、水泵的吸入管路应是短而直

　　管路直径应大于或等于泵的吸入口的直径，泵的吸入管路的弯曲半径应做成尽量大。

　　3、进水管路时水平段水平或向上翘

　　这样做会使进水管内聚集空气降低水管和水泵的真空度使水泵吸水扬程降低出水量减少正确的做法是：其水平段应向水源方向稍有倾斜不应水平更不得向上翘起

　　4、进水管路上用的弯头多

　　如果在进水管路上用的弯头多会增加局部水流阻力，并且弯头应在垂直方向转弯，不允许在水平方向转弯以免聚集空气。

　　5、水泵进水口与弯头直接相连

　　这样会使水流经过弯头进入叶轮时分布不均，当进水管直径大于水泵进水口时，应安装偏心变径管，偏心变径管平面部分要装在上面斜面部分装在下面，否则聚集空气出水量减少或抽不上水并有撞击声等若进水管与水泵进水口直径相等时应在水泵进水口和弯头之间加直管直管长度不得小于水管直径的2～3倍。

　　6、装有底阀的进水管下节不是垂直的

　　如这样安装，阀门不能自行关闭造成漏水正确安装方法是：装有底阀的进水管下节好是垂直的。如因地形条件限制不能垂直安装则水管轴线与水平面夹角应在60度以上。

　　7、进水管的进水口位置不对

　　1)进水管的进水口离进水池底和池壁距离小于进水口直径如果池底有泥沙等污物时进水口离池底的距离小于直径的1.5倍时会造成抽水时进水不畅或吸进泥沙杂物堵塞进水口。

　　2)进水管的进水口入水深度不够时这样会引起进水管周围水面产生漩涡影响进水减少出水量正确的安装方法是：中小型水泵入水深度不得小于300～600mm，大型水泵不得小于600～1000mm

　　8、出水管口在出水池正常水位以上

　　如果出水口在出水池正常水位以上虽增加了水泵扬程但减少了流量如因地形条件所限出水口必须高出出水池水位则应在管口加装弯头和短管使水管成为虹吸式降低出水口高度

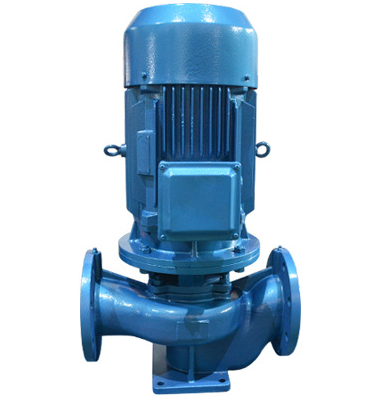

　　立式管道离心泵管路连接注意事项：

　　1、不能让泵承受管道的重量，必须充分重视泵进、出口管道的支撑与固定，保证管道固定良好，避免管道振动导致泵的振动;

　　2、当罐在泵的上面时，吸入管是连续往下的，而在下面时则连续向上;

　　3、应避免突然转弯，请使用≤90度角的弯头和连接管，弯曲处尽量圆滑，不要太接近泵入口;

　　4、泵入口管应尽量短，弯头数量尽量少;

　　5、泵入口管和出口管径选择应根据数量要求，并尽量选择较大管径，建议流速选择是问下选型人员;

　　6、尽量避免管内聚集空气，管道上端应该保持在同平面上。

　　好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。
