  今天给小编大家讲解的内容是隔膜泵的工作原理以及它的配件和配件名称,下面请大家跟着隔膜泵厂家一起来看看吧。

  隔膜泵工作原理:

隔膜泵工作原理图

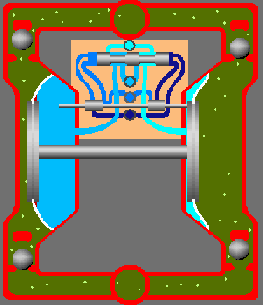

隔膜泵工作原理动态图

  隔膜泵是容积泵中较为特殊的一种形式。它是依靠一个隔膜片的来回鼓动改变工作室容积从而吸入和排出液体的。

  气动隔膜泵主要由传动部分和隔膜缸头两大部分组成。传动部分是带动隔膜片来回鼓动的驱动机构,它的传动形式有机械传动、液压传动和气压传动等,其中应用较为广泛的是液压传动。隔膜泵的工作部分主要由曲柄连杆机构、柱塞、液缸、隔膜、泵体、吸入阀和排出阀等组成,其中,由曲轴连杆,柱塞和液缸构成的驱动机构与往复柱塞泵十分相似。

  隔膜泵工作时,曲柄连杆机构在电动机的驱动下,带动柱塞作往复运动,柱塞的运动通过液缸内的工作液体(一般为油)而传到隔膜,使隔膜来回鼓动。

  气动隔膜泵缸头部分主要由一隔膜片将被输送的液体和工作液体分开,当隔膜片向传动机构一边运动,泵缸内工作时为负压而吸入液体,当隔膜片向另一边运动时,则排出液体。被输送的液体在泵缸内被膜片与工作液体隔开,只与泵缸、吸入阀、排出阀及膜片的泵内一侧接触,而不接触柱塞以及密封装置,这就使柱塞等重要零件完全在油介质中工作,处于良好的工作状态。

  隔膜片要有良好的柔韧性,还要有较好的耐腐蚀性能,通常用聚四氟乙烯、橡胶等材质制成。隔膜片两侧带有网孔的锅底状零件是为了防止膜片局部产生过大的变形而设置的,一般称为膜片限制器。气动隔膜泵的密封性能较好,能够较为容易地达到无泄漏运行,可用于输送酸、碱、盐等腐蚀性液体及高粘度液体。

  在泵的两个对称工作腔中中各装有一块隔膜,由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀,通过配气机构将压缩空气引入其中一腔,推动腔内隔膜运动,而另一腔中气体排出。一旦到达行程终点,配气机构自动将压缩空气引入另一工作腔,推动隔膜朝相反方向运动,从而使两个隔膜连续同步地往复运动。 在图示中压缩空气由进入配气阀,使膜片向右运动,则室的吸力使介质由入口流入,推动球阀进入室,球阀则因吸入而闭锁;室中的介质则被挤压,推开球阀由出口流出,同时使球阀闭锁,防流,就这样循环往复使介质不断从入口处吸入,出口处排出。

  详细的了解隔膜泵的配件及名称可以让自己对泵设备的全面认识,在进行故障检修时能够发挥出重要的作用,目前隔膜泵主要有气动型和电动型两种,在结构组成和配件方面有所不同,其中壳体和隔膜针对工况现场和运输介质不同可以按需选配,详情可参阅以下内容。

  隔膜泵配件及名称:

隔膜泵配件图及名称

  关于隔膜泵配件及名称,通常是由壳体、曲柄连杆、膜片、柱塞、液缸、阀门等部件组成,其中根据用户的实际工艺需求,壳体可定制为铝合金、不锈钢、工程塑料等材质,根据运输介质成分,隔膜片也支持材料定制。

  另外,不同生产厂家在制作工艺和选材用料上也有所区别,为便于各位对其有更多了解,以下就为大家简单的介绍一下沈泉牌两款综合性能出色的隔膜泵。

  QBY气动隔膜泵:由进气口、配气阀体、配气阀、圆球、球座、隔膜、连杆、连杆铜套、中间支架、泵进口、排气口等组成,综合性能出色,有着像螺杆泵一样出色的介质适应性,屏蔽泵的防泄漏性,潜水泵的液下工作能力,同时可自吸可空转,使用起来非常方便,泵体内部组成结构简单且易损件少,故而有着悠长的使用寿命。

  DBY型电动隔膜泵:这一隔膜泵配件及名称分别是电机、联轴器、六角弹性块、偏心轮、连杆、减速箱、螺栓、开口销、活塞销、活塞、缸套、油杯、螺栓、隔膜、出水管、泵体、阀球、进水管、底座、阀口座、压板等。其中针对运输介质的成分不同,支持选用丁晴隔膜、氯丁橡胶、氟橡胶、食品橡胶等材质的隔膜。

  好了,以上内容便是对于隔膜泵工作原理与隔膜泵配件名称的简单介绍,若想要知悉更多隔膜泵的细节或者其他性能参数,可持续关注上海沈泉泵阀站内资讯。
