磁力泵的工作原理及作用是什么精选


字数:1214字 来源:上海磁力泵厂 作者:磁力泵选型助手 发布时间:2021-05-18 15:14:34 阅读次数:
导读:今天上海沈泉 磁力泵厂家 为大家带来的内容是磁力泵的工作原理及其它的作用,以便让大家能够更好的了解磁力泵。 一、 磁力泵 的工作原理: 当电机设备带动外磁转子运动时,磁场穿透隔离套,使被叶轮连接的内磁转子也跟着外磁转子一起运动,从而达到二者同步运行。即:转速相同的效果,将容易泄露的动密封结构转变成零泄漏的静密封结构。 磁力泵的组成部分有:泵壳...

  今天上海沈泉磁力泵厂家为大家带来的内容是磁力泵的工作原理及其它的作用,以便让大家能够更好的了解磁力泵。

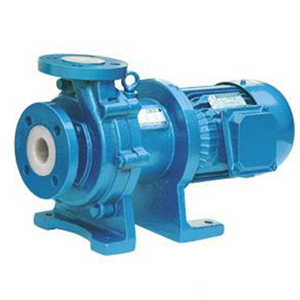

CQB-F氟塑料磁力离心泵

  一、磁力泵的工作原理:

  将n对磁体(n为偶数)按规律排列组装在磁力传动器的内、外磁转子上,使磁体部分相互组成完整藕合的磁力系统。当内、外两磁极处于异极相对,即两个磁极间 的位移角Φ=0,此时磁系统的磁能较低;当磁极转动到同极相对,即两个磁极间的位移角Φ=2π/n,此时磁系统的磁能较大。去掉外力后,由于磁系统的磁极 相互排斥,磁力将使磁体恢复到磁能较低的状态。于是磁体产生运动,带动磁转子旋转。

  磁力泵的组成部分有:泵壳、叶轮,磁力耦合器、隔离套、外磁缸,支架、电动机以及底座等等。其中的泵壳也被叫做泵腔,这是水泵的主体部分,能够达到支撑和固定的作用,也是储存液体以及完成输送的重要部位。

  二、磁力泵的作用:

  1、从应用领域来看: 磁力泵是属于水泵领域的一个分支,磁力泵是一种将永磁联轴的工作原理应用于离心泵的新产品。磁力泵主要应用于电脑水冷系统,太阳能喷泉,桌面喷泉,工艺品,咖啡机,饮水机,无土栽培,洗牙器,热水器加压,热水循环,游泳池水循环过滤,洗脚冲浪,汽车冷却循环系统,加油器,加湿器,空调机,医疗器械,冷却系统,卫浴产品等。

  2、从结构来看:磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子 、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时,磁场能穿透空气隙和非磁性物质,带动与叶轮相连的内磁转子作同步旋转,实现动力的无接触传递,将动密封转化为静密封。由于泵轴 、内磁转子被泵体、隔离套完全封闭,从而彻底解决了“跑、冒、滴、漏”问题,消除了炼油化工行业易燃 、易爆、有毒、有害介质通过泵密封泄漏的安全隐患。

  3、从配置来看:

  A、磁力泵采用永磁体,由稀土永磁材料制成的永磁体工作温度范围广(-45-400℃),矫顽力高,磁场方向具有很好的各向异性,在同极相接近时也不会发生退磁现象,是一种很好的磁场源。

  B、磁力泵的隔离套 在采用金属隔离套时,隔离套处于一个正弦交变的磁场中,在垂直于磁力线方向的截面上感应出涡电流并转化成热量。涡流的表达式为:。其中Pe-涡流;K—常数;n—泵的额定转速;T-磁传动力矩;F-隔套的压力;D-隔套内径;一材料的电阻率;滑动轴承。

  C、磁力泵滑动轴承的材料有浸渍石墨、填充聚四氟乙烯、工程陶瓷等。由于工程陶瓷具有很好的耐热、耐腐蚀、耐摩擦性能,所以磁力泵的滑动轴承多采用工程陶瓷制作。由于工程陶瓷很脆且膨胀系数小,所以轴承间隙不得过小,以免发生抱轴事故。由于磁力泵的滑动轴承以所输送的介质进行润滑,所以应根据不同的介质及使用工况,选用不同的材质制作轴承。

  好了,以上内容由上海沈泉为大家提供,相信大家看了上述内容后,对于磁力泵的工作原理和磁力泵的作用也有了一定的了解,希望本文内容能够对大家有所帮助。若是还想了解更多相关泵类知识,可持续关注本站。

本文参考资料来源: 中国泵阀网 泵阀商务网 中国知网
