  CQB磁力驱动离心泵结构图及性能参数选型表

  相信大家也知道磁力驱动离心泵这一款优秀的泵吧,那么大家想不想知道它的结构图和新能参数表呢?如果想的话,那么就请跟着上海沈泉磁力泵厂家一起来看看下面的内容吧。

  CQB磁力驱动离心泵概述:

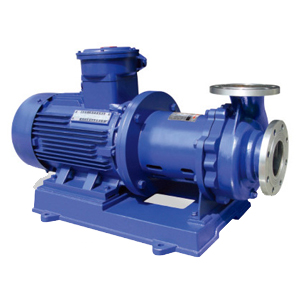

CQB磁力驱动离心泵

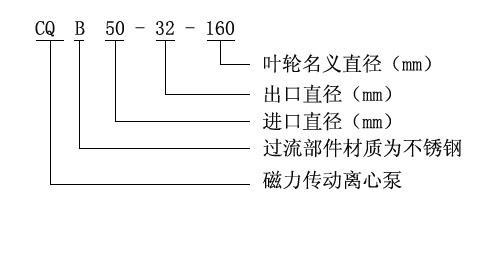

  CQB磁力驱动离心泵(简称磁力泵),通常由电动机,磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力,完全无泄漏,当电动机带动磁力偶合器的外磁钢旋转时,磁力线穿过间隙和隔离套,作用于内磁钢上,使泵转子与电动机同步旋转,无机械接触地传递扭矩。

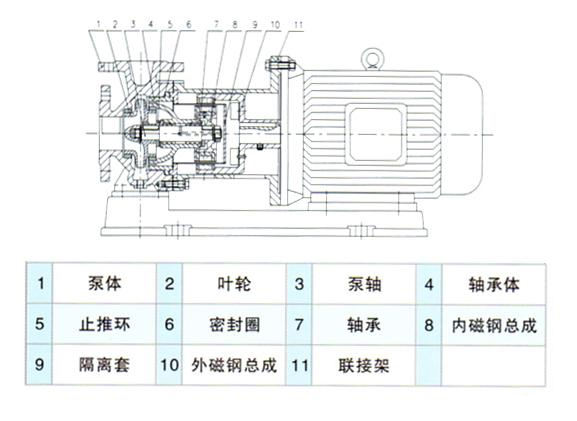

  一、CQB型磁力驱动离心泵结构图纸:

CQB型磁力驱动离心泵结构图纸

  1、泵体 2、叶轮 3、泵轴 4、轴承体 5、止推环 6、密封圈 7、轴承 8、内磁钢总成 9、隔离套 10、外磁钢总成 11、联接架

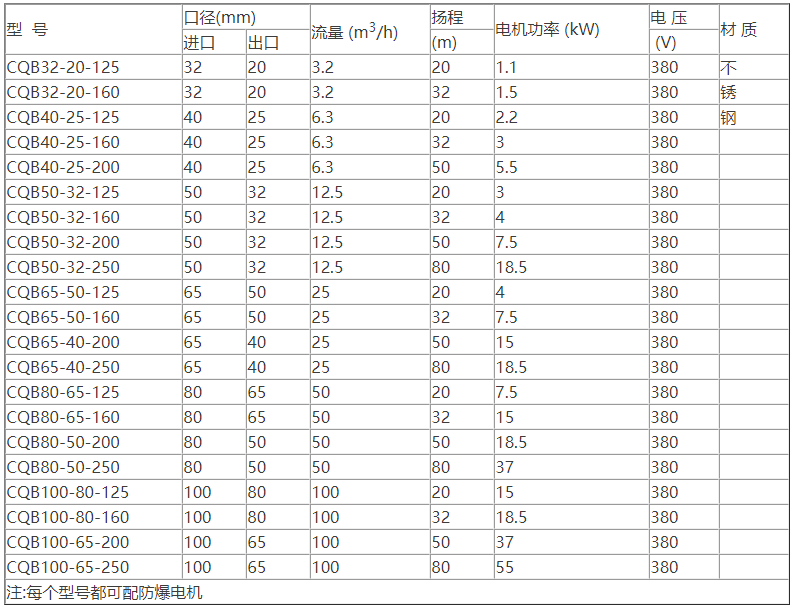

  二、CQB型磁力驱动离心泵性能参数选型表:

CQB型磁力驱动离心泵性能参数选型表
CQB型磁力驱动离心泵结构图纸

  三、磁力驱动泵工作原理:

  无刷直流磁力驱动泵的磁铁与叶轮注塑成一体组成电机的转子,转子中间有直接注塑成型的轴套,通过高性能陶瓷轴固定在壳体中,电机的定子与电路板部分采用环氧树脂胶灌封于泵体中,定子与转子之间有一层薄壁隔离,无需配以传统的机械轴封,因而是完全密封。电机的扭力是通过矽钢片(定子)上的线圈通电后产生磁场带动永磁磁铁(转子)工作运转。

  对磁体进行n (n为偶数) 级充磁使磁体部分相互组成完整耦合的磁力系统。当定子线圈产生的磁极与磁铁的磁极处于异极相对,即两个磁极间的位移角Φ=0,此时磁系统的磁能最低;当磁极转动到同极相对,即两个磁极间的位移角Φ=2π/n,此时磁系统的磁能最大。去掉外力后,由于磁系统的磁极相互排斥,磁力将使磁体恢复到磁能最低的状态。于是磁体产生运动,带动磁转子旋转。

  无刷直流水泵通过电子换向,无需使用碳刷,磁体转子和定子矽钢片都有多级磁场,当磁体转子相对定子旋转一个角度后会自动改变磁极方向,使转子始终保持同级排斥,从而使无刷直流磁力隔离泵有较高的转速和效率。

  磁力隔离泵的定子与转子完全隔离,完全避免了传统的电机式无刷直流水泵存在的液体泄漏问题。而且可以完全潜水使用并且完全防水,有效的提高了泵的使用寿命及性能。

  好了,以上内容就是关于CQB磁力驱动离心泵结构图及性能参数选型表与磁力驱动泵工作原理的内容讲解,希望能够对大家有所帮助。若是大家还想了解更多相关泵类知识内容,可持续关注本站,沈泉将会为大家时时更新更多相关泵类知识内容。
