CQB-F氟塑料磁力离心泵的工作原理及结构图详解
今天上海沈泉磁力泵厂家为大家讲解的是关于氟塑料磁力离心泵的工作原理及结构图详解,希望大家能够喜欢,现在就请大家跟着小编一起来看看下面的内容吧。

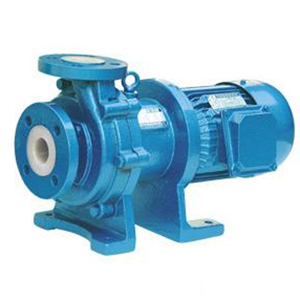

CQB-F氟塑料磁力离心泵概述:

CQB-F型系列氟塑料磁力泵,通过引进技术及吸收、转化和自我开发的新产品,该泵采用聚偏二氟乙烯制造;该材料是目前世界上Z优秀的耐腐蚀材料,用该材料生产的磁力泵使用范围广、耐腐蚀性能强、机械强度高,不老化、无毒素分解等优点。该系列泵基本参数及技术性能符合家B/T7742-95《小型磁力传动离心泵》标准要求。可广泛用于化工、制药、电镀、石油、环保、稀土分离、冶炼、汽车制造中的酸洗等领域。
CQB-F氟塑料磁力离心泵的工作原理:
氟塑料磁力泵由泵、磁力传动器、电动机三部分组成。要害部件磁力传动器由外磁转子、内磁转子及不导磁的阻隔套组成。当电动机带动外磁转子旋转时,磁场能穿透空气隙和非磁性物质,带动与叶轮相连的内磁转子作同步旋转,完成动力的无触摸传递,将动密封转化为静密封。因为泵轴、内磁转子被泵体、阻隔套完全关闭,然后彻底解决了“跑、冒、滴、漏”问题,消除了炼油化工行业易燃、易爆、有毒、有害介质经过泵密封走漏的安全隐患,有力地切实坚持了职工的身心健康和安全生产。

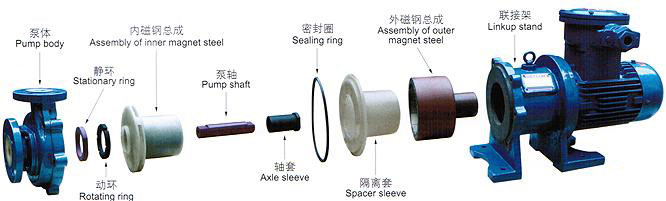

CQB-F氟塑料磁力离心泵结构图详解:

1、进口法兰2、泵体衬套3、静环4、动环5、叶轮、内磁钢总成6、密封圈7、轴承8、泵轴9、外磁钢总成10、止推环11、隔离套12、联接架13、电机
好了,以上内容由上海沈泉泵阀制造有限公司为大家提供,希望能够对大家有所帮助。若是大家有意购买相关泵类产品,可通过站内客服联系厂家购买。
