YW型无堵塞排污液下泵的工作原理及结构图精选


字数:851字 来源:上海排污泵厂 作者:排污泵选型助手 发布时间:2021-05-26 11:02:53 阅读次数:
导读:YW型无堵塞排污液下泵的工作原理及结构图 YW型无堵塞液下式 排污泵 是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。 该系列泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相...

  YW型无堵塞排污液下泵的工作原理及结构图

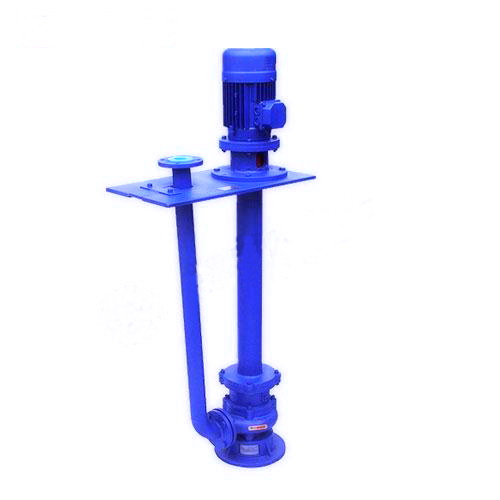

YW液下式无堵塞排污泵

  YW型无堵塞液下式排污泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。

  该系列泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。

  那么大家想知道它的工作原理以及结构图吗?想的话就请跟着上海沈泉排污泵厂家一起来看看下面的内容介绍吧。

  YW型无堵塞排污液下泵工作原理:

  工作部分淹没在液体内,轴封无泄漏现象。且占地面积小,使用可靠,维修方便,耐腐蚀性能强等特点。广泛适用于化工、制药、造纸、石油等工业部门。

  排污液下泵的立式电动机以螺栓固紧电机座上,并通过弹性联轴器与泵直接传动、泵体、中间接管、泵架、出液管、管法兰,以螺栓联接构成一体,固定在底板上,泵的整体通过底板安装在容器上。泵的轴向力与径向力,(包括泵运转中所产生的水压力,叶轮及转子重量等),均由轴承盒内所装单向推力球轴承,单列向心球轴承;以及滑动导轴所承受为保证泵安全正常运转。轴承以黄油润滑之,导轴承同所输送的液体润滑。因此,工作时液面必须高于叶轮中心线。伸入容器长度L的长短不同,则又分为中间导轴承结构和无中间导轴承的结构。排污液下泵的结构是泵与电机连接为一体潜入液下,实现将物料准确送达目标储的目的。

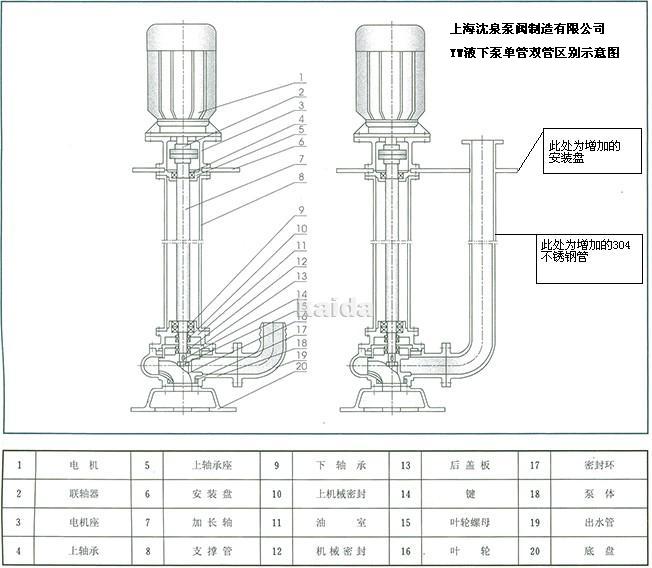

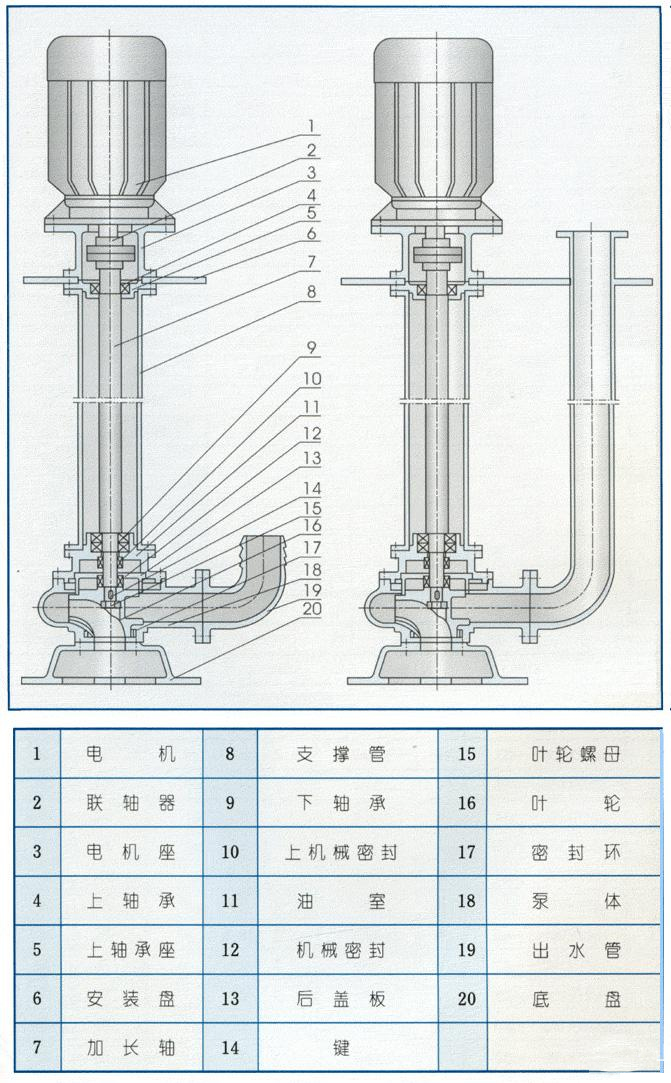

  YW型无堵塞排污液下泵结构图:

YW型无堵塞排污液下泵结构图
YW型无堵塞排污液下泵结构图

  好了,以上内容由上海沈泉泵阀制造有限公司为大家提供,希望能够对大家有所帮助。

  上海品牌厂家沈泉泵阀生产制造的YW液下式无堵塞排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也司用于抽送清水及带腐蚀性介质。

本文参考资料来源: 中国泵阀网 泵阀商务网 中国知网
