自吸式离心油泵的工作原理及结构图精选


字数:699字 来源:上海自吸泵厂 作者:自吸泵选型助手 发布时间:2021-05-26 13:55:07 阅读次数:
导读:自吸式离心油泵的工作原理及结构图 自吸式离心油泵泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的最新产品,自吸式离心油泵适用于石油行业、陆地油库、油罐车的理想产品,并适合于作船用货油泵、舱底泵和压载泵及机器冷却水循环等,分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水,介质温度-20℃-80℃,如改用耐腐蚀机械密封和不锈钢材质还可...

  自吸式离心油泵的工作原理及结构图

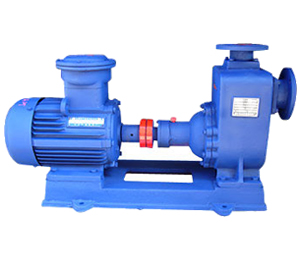

CYZ-A自吸式离心油泵

  自吸式离心油泵泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的最新产品,自吸式离心油泵适用于石油行业、陆地油库、油罐车的理想产品,并适合于作船用货油泵、舱底泵和压载泵及机器冷却水循环等,分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水,介质温度-20℃-80℃,如改用耐腐蚀机械密封和不锈钢材质还可适用于化工、制药、酿造、电镀、印染、造纸、电力矿山等,是一种高效节能油泵。

  关于CYZ-A自吸式离心油泵的工作原理和结构图,相信大家也想知道。所以今天上海沈泉自吸泵厂家就为大家简单的来讲解一下。

  自吸式离心油泵的工作原理:

  自吸式离心油泵所以能把水送出去是由于离心力的作用。水泵在工作前,泵体和进水管必须灌满水形成真空状态,当叶轮快速转动时,叶片促使水很快旋转,旋转着的水在离心力的作用下从叶轮中飞去,泵内的水被抛出后,叶轮的中心部分形成真空区域。水原的水在大气压力(或水压)的作用下通过管网压到了进水管内。这样循环不已,就可以实现连续抽水。在此值得一提的是:自吸式离心油泵启动前一定要向泵壳内充满水以后,方可启动,否则将造成泵体发热,震动,出水量减少,对水泵造成损坏 (简称“气蚀”)造成设备事故。

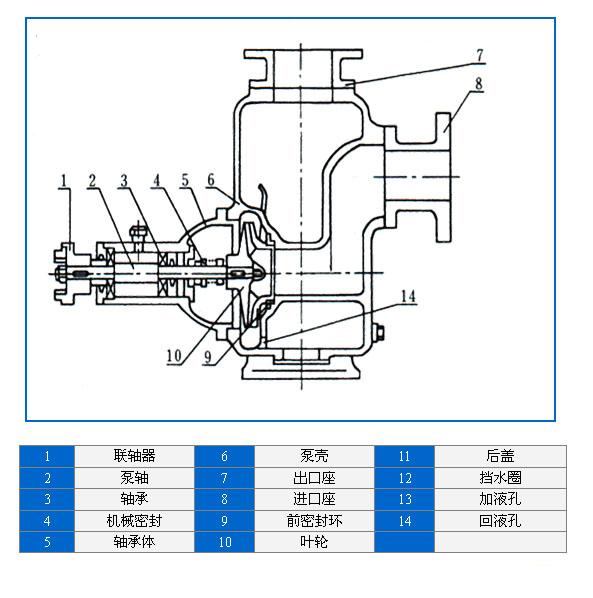

  自吸式离心泵结构图:

自吸式离心泵结构图

  1、联轴器2、泵轴3、轴承4、机械密封5、轴承体6、泵壳7、出口座8、进口座9、前密封环10、叶轮11、后盖12、挡水圈13、加液孔14、回液孔

  好了,以上就是关于自吸式离心油泵的工作原理及结构图的知识内容,希望能够对大家有所帮助。若是大家还想了解更多相关泵类知识,可持续关注本站。沈泉将会为大家时时更新更多相关知识内容。

本文参考资料来源: 中国泵阀网 泵阀商务网 中国知网
