QW(WQ)潜水式无堵塞排污泵性能参数表及结构图介绍精选


字数：3704字 来源：上海排污泵厂 作者：排污泵选型助手 发布时间：2022-01-24 22:02:14 阅读次数：
导读：QW(WQ)潜水式无堵塞排污泵性能参数表及结构图介绍 今天上海沈泉 排污泵厂家 为大家带来的内容是关于QW(WQ)潜水排污泵的型号参数及结构的内容介绍，希望借此能够让大家更好的了解这么一款泵，也希望能够帮助到大家在日后的选型中，能够选择到一款适合自己的潜污泵。现在就请大家跟着小编一起来看看下面的内容吧。 一、QW(WQ)型无堵塞潜水排污泵概述： QW(WQ)型无堵塞潜水排...

　　QW(WQ)潜水式无堵塞排污泵性能参数表及结构图介绍

　　今天上海沈泉排污泵厂家为大家带来的内容是关于QW(WQ)潜水排污泵的型号参数及结构的内容介绍，希望借此能够让大家更好的了解这么一款泵，也希望能够帮助到大家在日后的选型中，能够选择到一款适合自己的潜污泵。现在就请大家跟着小编一起来看看下面的内容吧。

　　一、QW(WQ)型无堵塞潜水排污泵概述：

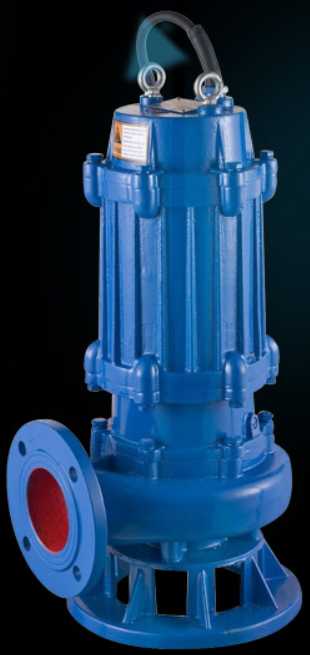

QW潜水式无堵塞排污泵

　　QW(WQ)型无堵塞潜水排污泵是在引进G外先进技术的基础上，结合G内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。

　　在排送固体颗粒和长纤维垃圾方面，具有独特效果。

　　该系列泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

　　二、潜水排污泵工作原理：

　　潜水排污泵是一种用于环保行业用来输送含固体颗粒、纤维等固液混合液体如生活污水、工业废水、泥浆等的泵类产品。WQ型潜水排污泵由污水泵、密封系统、潜水电机、控制及保护系统、自动安装系统等几部分组成。与一般污水泵不同的是：QW潜水排污泵中泵与电机同轴旋转，并同时潜入液下工作。泵的密封系统能有效地阻止液体进入到电机腔中，保护电机安全运行。控制及保护系统使泵在发生漏水、漏油、过载、过热、缺相等故障时，及时报警并停机备修。

　　三、QW(WQ)潜水式无堵塞排污泵性能参数表：

型　　号 口　径
(mm)		 流　量
(m3/h)		 扬　程
(m)		 功　率
(kw)		 转　速
(r/min)		 效　率
(%)
QW25-8-22-1.1 25 8 22 1.1 2825 38.5
QW32-12-15-1.1 32 12 15 1.1 2825 40
QW40-15-15-1.5 40 15 15 1.5 2840 45.1
QW40-15-30-2.2 40 15 30 2.2 2840 48
QW50-20-7-0.75 50 20 7 0.75 1390 54
QW50-10-10-0.75 50 10 10 0.75 1390 56
QW50-20-15-1.5 50 20 15 1.5 2840 55
QW50-15-25-2.2 50 15 25 2.2 2840 56
QW50-18-30-3 50 18 30 3 2880 58
QW50-25-32-5.5 50 25 32 5.5 2900 53
QW50-20-40-7.5 50 20 40 7.5 2900 55
QW65-25-15-2.2 65 25 15 2.2 2840 52
QW65-37-13-3 65 37 13 3 2880 55
QW65-25-30-4 65 25 30 4 2890 58
QW65-30-40-7.5 65 30 40 7.5 2900 56
QW65-35-50-11 65 35 50 11 2930 60
QW65-35-60-15 65 35 60 15 2930 63
QW80-40-7-2.2 80 40 7 2.2 1420 52
QW80-43-13-3 80 43 13 3 2880 50
QW80-40-15-4 80 40 15 4 2890 57
QW80-65-25-7.5 80 65 25 7.5 2900 56
QW100-80-10-4 100 80 10 4 1440 62
QW100-110-10-5.5 100 110 10 5.5 1440 66
QW100-100-15-7.5 100 100 15 7.5 1440 67
QW100-85-20-7.5 100 85 20 7.5 1440 68
QW100-100-25-11 100 100 25 11 1460 65
QW100-100-30-15 100 100 30 15 1460 66
QW100-100-35-18.5 100 100 35 18.5 1470 65
QW125-130-15-11 125 130 15 11 1460 62
QW120-130-20-15 125 130 20 15 1460 63
QW150-145-9-7.5 150 145 9 7.5 1440 63
QW150-180-15-15 150 180 15 15 1460 65
QW150-180-20-18.5 150 180 20 18.5 1470 75
QW150-180-25-22 150 180 25 22 1470 76
QW150-130-30-22 150 130 30 22 1470 75
QW150-180-30-30 150 180 30 30 1470 73
QW150-200-30-37 150 200 30 37 1480 70
QW200-300-7-11 200 300 7 11 970 73
QW200-250-11-15 200 250 11 15 970 74
QW200-400-10-22 200 400 10 22 1470 76
QW200-400-13-30 200 400 13 30 1470 73
QW200-250-15-18.5 200 250 15 18.5 1470 72
QW200-300-15-22 200 300 15 22 1470 73
QW200-250-22-30 200 250 22 30 1470 71
QW200-350-25-37 200 350 25 37 1980 75
QW200-400-30-55 200 400 30 55 1480 70
QW250-600-9-30 250 600 9 30 980 74
QW250-600-12-37 250 600 12 37 1480 78
QW250-600-15-45 250 600 15 45 1480 75
QW250-600-20-55 250 600 20 55 1480 73
QW250-600-25-75 250 600 25 75 1480 73
QW300-800-12-45 300 800 12 45 980 76
QW300-500-15-45 300 500 15 45 980 70
QW300-800-15-55 300 800 15 55 980 73
QW300-600-20-55 300 600 20 55 980 75
QW300-800-20-75 300 800 20 75 980 78
QW300-950-20-90 300 950 20 90 980 80
QW300-1000-25-110 300 1000 25 110 980 82
QW350-1100-10-55 350 1100 10 55 980 84.5
QW350-1500-15-90 350 1500 15 90 980 82.5
QW350-1200-18-90 350 1200 18 90 980 83.1
QW350-1100-28-132 350 1100 28 132 740 83.2
QW350-1000-36-160 350 1000 36 160 740 78.5
QW400-1500-10-75 400 1500 10 75 980 82.1
QW400-2000-15-132 400 2000 15 132 740 85.5
QW400-1700-22-160 400 1700 22 160 740 82.1
QW400-1500-26-160 400 1500 26 160 740 83.5
QW400-1700-30-200 400 1700 30 200 740 83.5
QW400-1800-32-250 400 1800 32 250 740 82.1
QW500-2500-10-110 500 2500 10 110 740 82
QW500-2600-15-160 500 2600 15 160 740 83
QW500-2400-22-220 500 2400 22 220 740 84
QW500-2600-24-250 500 2600 24 250 740 82

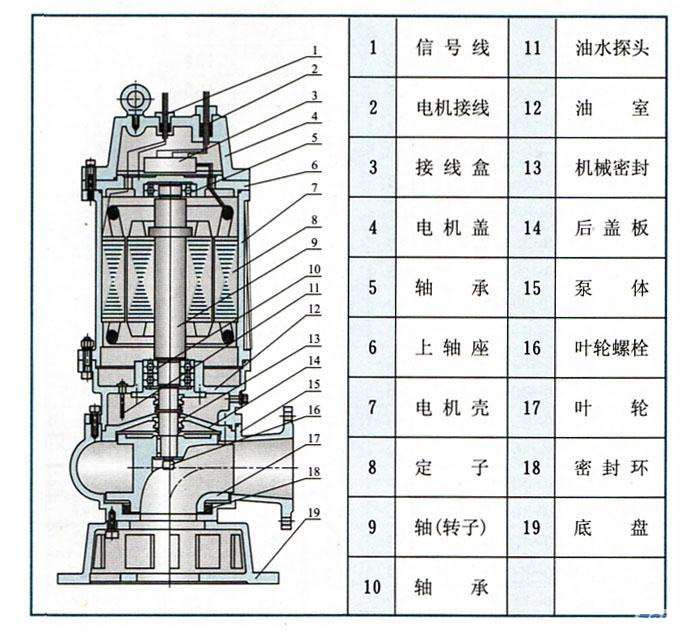

　　四、QW(WQ)潜水式无堵塞排污泵(结构图)：

QW(WQ)潜水式无堵塞排污泵(结构图)

　　1、信号线 2、电机接线 3、接线盒 4、电机盖 5、轴承 6、上轴座 7、电机壳 8、定子 9、轴(转子) 10、轴承 11、油水探头 12、油室 13、机械密封 14、后盖板 15、泵体 16、叶轮螺栓 17、叶轮 18、密封环 19、底盘

　　好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够帮助到大家。若是在选型的过程中有任何不懂的问题，可随时像我们发起咨询。
