  水泵的扬程指的是什么? 水泵扬程怎样计算?

  水泵是用来输送液体或者让液体增压的器械,在很多行业中经常都能够看到。那么水泵扬程是什么意思呢?水泵的扬程又要怎么去计算呢?相信很多朋友都不太清楚,不过这没关系,今天上海沈泉离心泵厂家就为大家特地的来讲解一下这方面的知识内容。下面就请大家跟着小编一起来看看吧。

  水泵概述:

  水泵是输送液体或使液体增压的机械。它将原动机的机械能或其他外部能量传送给液体,使液体能量增加,主要用来输送液体包括水、油、酸碱液、乳化液、悬乳液和液态金属等。

  也可输送液体、气体混合物以及含悬浮固体物的液体。水泵性能的技术参数有流量、吸程、扬程、轴功率、水功率、效率等;根据不同的工作原理可分为容积水泵、叶片泵等类型。容积泵是利用其工作室容积的变化来传递能量;叶片泵是利用回转叶片与水的相互作用来传递能量,有离心泵、轴流泵和混流泵等类型。

  一、水泵的扬程指的是什么?

  水泵扬程指水泵能够扬水的高度。即水泵将水从水泵的吸水口能送达到的高点。水泵的扬程通常以符号H来表示,其单位为米。离心泵的扬程以叶轮中心线为基准,分由两部分组成。从水泵叶轮中心线至水源水面的垂直高度,即水泵能把水吸上来的高度,叫做吸水扬程,简称吸程;从水泵叶轮中心线至出水池水面的垂直高度,即水泵能把水压上去的高度,叫做压水扬程,简称压程。即水泵扬程=吸水扬程+压水扬程应当指出,铭牌上标示的扬程是指水泵本身所能产生的扬程,它不含管道水流受摩擦阻力而引起的损失扬程。在选用水泵时,注意不可忽略。否则,将会抽不上水来。

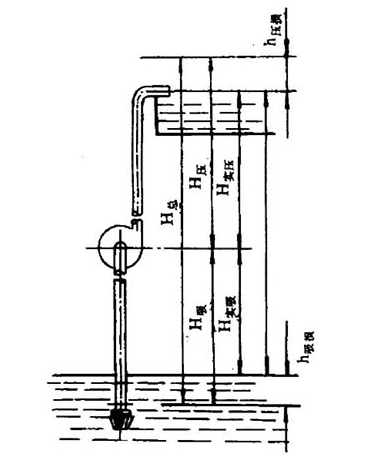

水泵扬程示意图

  水泵扬程示意图

  水泵扬程就是水泵能把水从个平面抽到另个高的水平面的能力,简单说,抽的越高,扬程越大,当然这和管路的阻力也有关系。

  水泵的扬程是指水泵能够扬水的高度。是泵的重要工作性能参数,又称压头。可表示为流体的压力能头、动能头和位能头的增加,即

  H=(p2-p1)/ρg+(v2²-v1²)/2g+z2-z1

  式中 H——扬程,m;

  p1,p2——泵进出口处液体的压力,Pa;

  v1,v2——流体在泵进出口处的流速,m/s;

  z1,z2——进出口高度,m;

  ρ——液体密度,kg/m³;

  g——重力加速度,m/s²。

  二、 水泵扬程怎样计算?

  水泵扬程和功率的关系不大,与水泵叶轮的直径及叶轮的级数有很大的关系,同样大小功率的水泵很有可能扬程达到上百米,但流量只达到几方,而有的水泵扬程只有短短几米,但流量可达到上百方。扬程没有标准的计算公式,由使用条件和出厂的水泵型号来决定。比如说泵出口为1MPa(10kg/cm2),扬程差不多100米左右,并且要考虑吸入压力的大小。扬程的变化直接与泵的流量出现变化。如果总扬程再需要加上整个管道和水泵的阻力损失。

  如果是离心泵,在未特别指明的情况下,扬程指的是两水面的高度差。对离心式水泵而言,如果型号确定后,水泵流量将跟着扬程增加而减小,扬程越髙流量也变小,相反扬程越低,流量越大,当消耗的功率也越大,当电机过载发热时,如果过于严重会导致电机烧毁。

  三、水泵扬程计算公式:

  水泵的扬程可同实验测定,即在泵进口处装一真空表,出口处装一压力表,若不计两表截面上的动能差(即Δu2/2g=0),不计两表截面间的能量损失(即∑f1-2=0)。

  则水泵的扬程可用下式计算

  注意以下两点:

  1、式中p2为泵出口处压力表的读数(Pa);p1为泵进口处真空表的读数(负表压值,Pa)。

  2、注意区分离心泵的扬程(压头)和升扬高度两个不同的概念。

  水泵扬程是指单位重量流体经泵后获得的能量。在一管路系统中两截面间(包括泵)列出柏努利方程式并整理可得式中H为扬程,而升扬高度仅指Δz一项。

  例:现测定一台多级离心泵的扬程。工质为20℃清水,测得流量为60m^3/h时,泵进口真空表读数为0.02Mpa,出口压力表读数为0.47Mpa(表压),已知两表间垂直距离为0.45m若泵的吸入管与压出管管径相同,试计算该泵的扬程。

  解: 查20℃水密度1.0*10e3kg/m3,

  h=0.45m (1Mpa约等于100米水柱)

  p出口=0.47Mpa (0.47*100米水柱=47米水柱)

  p进口=-0.02Mpa (0.02*100米水柱=2米水柱)

  ρ为液体的密度

  H=h+(p出口-p进口)/ρg=0.45+(0.47*10e6-(-0.02*10e6))/(10e3*9.887)=50.5m(水柱)

  好了,以上内容由上海沈泉泵阀制造有限公司为大家提供,希望能够对大家有所帮助。

本文参考资料来源: 中国泵阀网 泵阀商务网 中国知网
