  厂家告诉你潜水排污泵的工作原理及选型知识(结构图)

  相信大家都知道潜水排污泵吧,今天呢,上海沈泉排污泵厂家就给大家讲解一下它的工作原理及一些选型内容,这样大家在日后的排污泵选型中,就能够挑选到一款适合自己的泵了,现在就请大家跟着小编一起来看看吧。

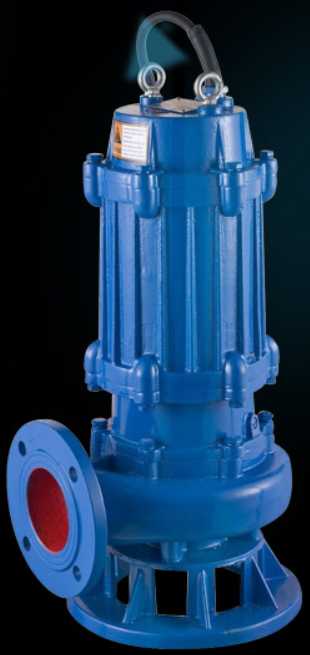

QW潜水式无堵塞排污泵

  一、潜水排污泵的工作原理:

  潜水排污泵是一种用于环保行业用来输送含固体颗粒、纤维等固液混合液体如生活污水、产业废水、泥浆等的泵类产品。WQ型潜水排污泵由污水泵、密封系统、潜水电机、控制及保护系统、自动安装系统等几部分组成。与一般污水泵不同的是:WQ型潜水排污泵中泵与电机同轴旋转,并同时潜进液下工作。泵的密封系统能有效地阻止液体进进到电机腔中,保护电机安全运行。控制及保护系统使泵在发生漏水、漏油、过载、过热、缺相等故障时,及时报警并停机备修。

  二、潜水排污泵技术关键:

  自动安装系统通过耦合装置,使泵在安装和拆卸时自动与管路系统连接或断开。WQ型潜水排污泵是水处理中不可缺少的重要设备。它的安全运行直接影响到整个水处理系统的安全运行,因此,在WQ型潜水排污泵中,Z主要的题目是保证水泵的使用可靠性,而影响排污泵使用可靠性的关键题目又是泵的密封性能和无过载性能以及重要零部件的使用寿命,在泵的密封中,我们采用了副叶轮流体动力密封与机械密封相结合的新型密封技术,使密封可靠性有了G大的进步。而在无过载性能方面,我们采用全场程理论进行泵的水力设计,同时采用双通道叶轮,使泵不仅具有较大的通过能力而且更重要的是泵在整个扬程范围内功率都不会超过电机额定功率而使用电机过载。

  三、潜水排污泵选型知识:

  排水泵有潜水排污泵液下排污泵、管道排污泵和自吸排污泵等。由于建筑物内一般场地较小,排水量不大,排水泵可优先采用潜水排污泵和液下排污泵,其中液下排污泵一般在重要场所使用;立式排污泵和自吸排污泵要求设置隔震基础、自灌式吸水、并占用一定的场地,故在建筑中较少使用。

  排污泵的流量应按生活排水设计秒流量选定;当有排水量调节时,可按生活排水Z大小时流量选定。消防电梯集水池内排水泵流量不小于10L/s。

  排污泵的扬程按提升高度、管道损失计算确定后,再附加一定的自由水头。自由水头宜采用0.02~0.03MPa。吸水管和出水管流速不应小于0.7m/s,并不宜大于2.0m/s。

  公共建筑内应以每个生活排水集水池为单元设置一台备用泵,平时宜交互运行。地下室、设备机房、车库冲洗地面的排水,如有两台及两台以上排污泵时可不设备用泵。当集水池无法设事故排水管时,排污泵应有不间断的动力供应;当能关闭排水进水管时,可不设不间断动力供应,但应设置报警装置。

  当提升带有较大杂质的污、废水时,不同集水池内的潜水排污泵出水管不应合并排出;当提升一般废水时,可按实际情况考虑不同集水池的潜水排污泵出水管合并排出。 两台或两台以上的排污泵共用一条出水管时,应在每台排污泵出水管上装设阀门和止回阀。单台排污泵排水有可能产生倒灌时,应设止回阀。不允许压力排水关与建筑内重力排水管合并排出。

  当潜水排污泵提升含有大块杂物时,潜水排污泵宜带有粉碎装置;当提升含较多纤维物污水时,宜采用大通道潜水排污泵。

  当潜水排污泵电机功率大于等于7.5kW或出水口管径大于等于DN100时,可采用水泵固定自耦装置;当潜水排污泵电机功率小于7.5kW或出水口管径小于DN100时,可设软管移动式安装。污水集水池采用潜水排污泵排水时,应设潜水排污泵固定自耦装置,方便潜水排污泵检修。

  潜水排污泵应能自动启停和现场手动启停。多台潜水排污泵可并联交替运行,也可分段投入运行。

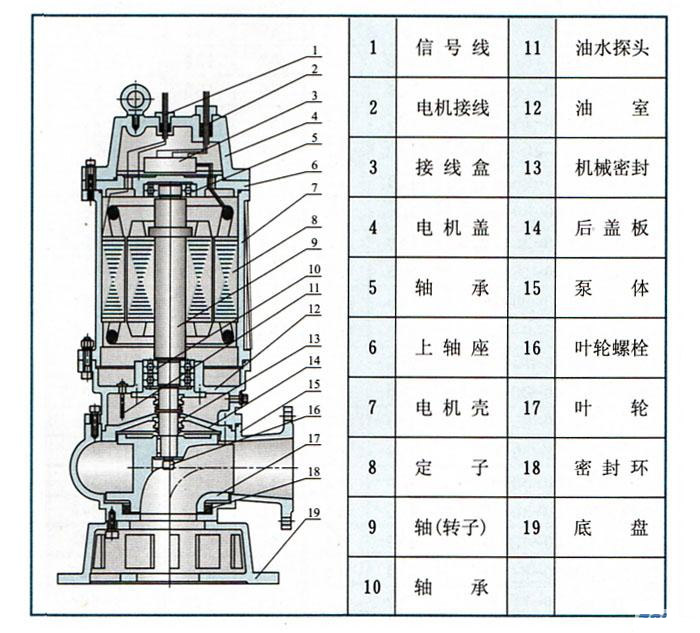

  三、QW(WQ)潜水式无堵塞排污泵(结构图):

QW(WQ)潜水式无堵塞排污泵(结构图)

  好了,以上内容由上海沈泉泵阀制造有限公司为大家提供,希望能够对大家有所帮助。若是大家还想了解更多关于潜水泵的知识内容,可持续关注本站,沈泉将会为大家时时更新更多相关知识内容。
