  ZX卧式自吸泵的工作原理及型号意义

  ZX卧式自吸泵是自主研发和生产的一款新型泵类。ZX系列自吸泵是属自吸式离心泵,它具有结构紧凑、操护方便、运行平衡、维修方便、效率高、寿命长、并有较强的自吸能力等优点。管路中不需安装底阀,工作前只需保留泵体内储有定量引液即可,因此简化了管路系统,又改善了劳动条件。

  那么它的工作原理和型号意义又是什么呢?接下来就让上海沈泉自吸泵厂家为大家简单的讲解一下吧。

  一、ZX卧式自吸泵的工作原理:

  卧式ZX自吸泵均采用轴向回液的泵体结构。泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组成,泵正常起动后,叶轮将吸入室所存的液体及吸入管路中的空气一起吸入,并在叶轮内得以完全混合,在离心力的作用下,液体夹带着气体向呐卷室外缘流动,在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时,由于流速突然降低,较轻的气体从混合气液中被分离出来,气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室,并由回流孔再次进入叶轮,与叶轮内部从吸入管路中吸入的气体再次混世魔王合,在高速旋转的叶轮作用下,又流向叶轮外缘……随着这个过程周而复始地进行下去,吸入管路中的空气不断减少,直到吸尽气体,完成自吸过程,泵便投入正常作业。在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70℃时,可在冷却室处通过任意一只冷却液管接头,注入冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环,前密封环装在泵体上,后密封环装在轴承体上,当泵经长期运转密封环磨损到一定程度,并影响到泵的效率和自吸性能时,应给予更换。

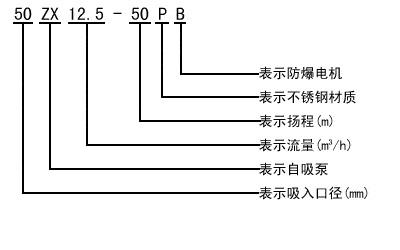

  二、ZX卧式自吸离心泵自吸泵的型号意义:

ZX卧式自吸离心泵自吸泵的型号意义

  好了,以上内容由上海沈泉泵阀制造有限公司为大家提供,希望能够对大家有所帮助。
