离心泵选型过程基本相同，本文选择一工程实例来具体说明离心泵的选型过程。
某厂拟新增一台离心泵将装置中地下污油罐中的污油经过管廊输送至罐区的污油罐，介质条件见下表 2.1，进出口条件见下表 2.2，简图见图 2.1。
| 表 2.1输送介质物性表 | |||||||
| 序号 | 名称 | 单位 | 数值 | 备注 | |||
| 1 | 温度 | ℃ | 40 | ||||
| 2 | 密度 | kg/m3 | 840 | ||||
| 3 | 粘度 | mPa.s | 4.2 | ||||
| 4 | 饱和蒸汽压 | MPa(A) | 0.004 | ||||
| 5 | 流量 | m3/h | 5 | ||||
|
表 2.2 泵进出口条件表 |
|||||||
| 序号 | 名称 | 单位 | 进口 | 出口 | 备注 | ||
| 1 | 设备压力 | MPa (A) | 0.1 | 0.1 | |||
| 2 | 吸入/排出高度 | m | -1.5 | 15 | |||
| 3 | 管径 | m | 0.05 | 0.04 | |||
| 4 | 管长 | m | 5 | 500 | |||
| 5 | 90°弯头 | 个 | 3 | 12 | |||
| 6 | 闸阀 | 个 | 1 | 3 | |||
| 7 | 止回阀 | 个 | 0 | 1 | |||
| 8 | 过滤器 | 个 | 1 | 0 | |||
扬程
如题，本选型是从地下污油罐中抽送污油，故而选择自吸泵较为合适。

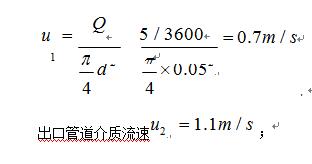

根据已知条件，计算如下： 进口管道介质流速
如题，本选型是从地下污油罐中抽送污油，故而选择自吸泵较为合适。
根据已知条件，计算如下： 进口管道介质流速

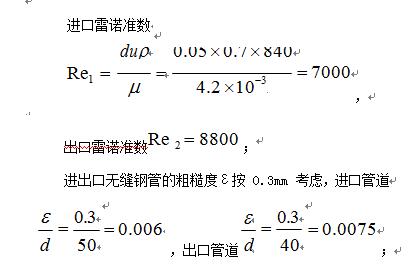

因摩擦系数是雷诺准数与相对粗糙度的函数，经查手册得，进口管道摩擦系数 λ =0.040，出口管道λ =0.042;

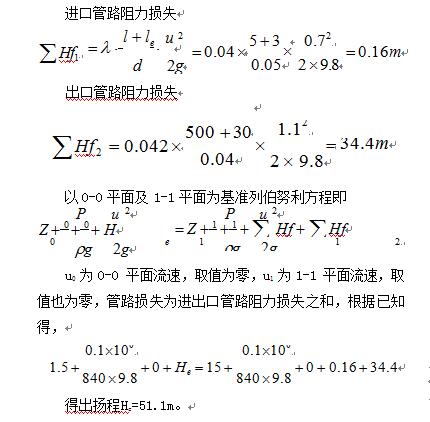

泵进出口管路上管件的当量长度经查手册得，le1=3m， le2=30m;

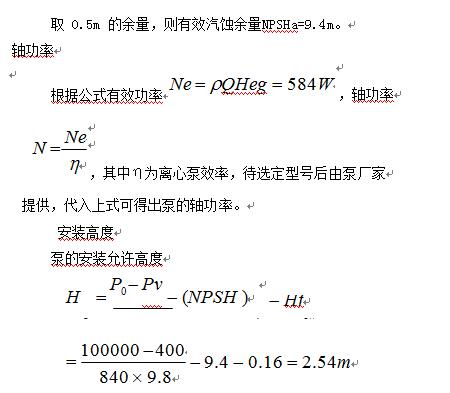

因泵的实际安装高度需要低于有效安装高度 0.5～ 1.0m，则取泵的安装高度为 2m。
结 论
本文讨论了典型离心泵的选型过程，经过计算得到用于选泵的参数如下：
流量：5m3/h
扬程：51.1m

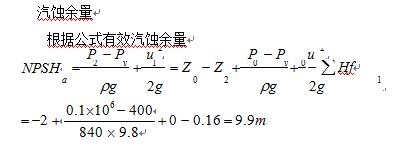

有效汽蚀余量：9.4m
安装高度：低于 2 m
根据以上数据从泵厂J样本中选取合适型号离心油泵， 参照泵的性能曲线，使泵的操作参数位于高效区内，查出泵的效率从而计算轴功率。
