立式多级离心泵_40DL


字数:1409字 来源:上海离心泵厂 作者:自吸泵选型助手 发布时间:2020-08-15 16:51:28 阅读次数:
导读:一、DL立式多级离心泵产品介绍 立式多级离心泵DL系列是采用IS型离心泵的水力模型,为立式多级多节段式结构。螺杆把进水段、中段、出水段夹紧联成一体。水泵每一级装一个叶轮、一个导水叶。轴向力采用水力平衡法解决,残余轴向力由球轴轴承承受,用油脂润滑。轴封采用软填料或机械密封。产品执行JB/T2727-93《立式多级泵型式与基本参数》标准,主要供吸送稀释的、清洁的...

  一、DL立式多级离心泵产品介绍

  立式多级离心泵DL系列是采用IS型离心泵的水力模型,为立式多级多节段式结构。螺杆把进水段、中段、出水段夹紧联成一体。水泵每一级装一个叶轮、一个导水叶。轴向力采用水力平衡法解决,残余轴向力由球轴轴承承受,用油脂润滑。轴封采用软填料或机械密封。产品执行JB/T2727-93《立式多级泵型式与基本参数》标准,主要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水的不含固体颗粒或纤维的液体。

  DL、DLR型泵系立式单吸多级分段式离心泵供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于高层建筑供水,也可应用于厂矿给排水,输送液体的流量范围为4.9~200m3/h,扬程范围在22-239m,配套功率范围为1.5~160kw,口径范围为Φ40~Φ150mm。

  DL、DLR型系列多级离心泵泵适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。DL型介质使用温度不超过80℃,DLR型介质使用温度不超过120℃。

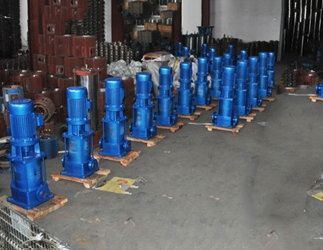

立式多级离心泵_40DL

  三、DL立式多级离心泵产品特点

  ①泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足,而不改变安装占地面积,这是其它泵类所不具有的。

  ②泵转子具有较小的挠度,且所选用的为4极电机,因此运行平稳、振动小、噪声低、使用寿命长。

  ③电机外加防雨罩,泵可置于户外使用,取消泵房,节省建筑费用。

  ④可根据需要,吸入口和吐出口可安装成同方向或90℃、180℃、270℃几个不同方向以满足不同的连接场合。

  ⑤泵结构紧凑、体积小、外形美观,其立式结构决定安装占地面积小,其重心重合于泵脚中心,因而增强了泵的运行稳定性和使用帮命。

  ⑥泵吸入口和吐出口均为水平方向,简化了管路的连接。

  四、DL立式多级离心泵产品技术参数

  流量:4.2-504m3/h;

  扬程:24-240m;

  功率:1.5-450kw;

  转速:1480r/min;

  口径:φ40-φ250;

  温度范围:0-+90℃;

  工作压力:≤2.4Mpa。

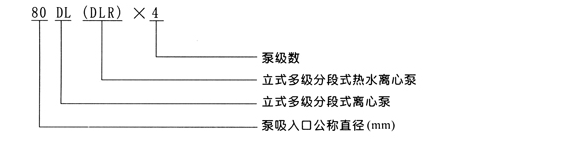

  五、DL立式多级离心泵产品型号意义
立式多级离心泵_40DL

  六、40DL立式多级离心泵产品性能参数表



型 号

级 数

流 量(m3/h)

流 量(L/S)

扬 程
(m)

转 速
(r/min)

轴功率(kw)

电机功率(kw)

效 率
(%)

吸 程
(m)

汽蚀余量
(m)

40DL

2

6.2

1.72

23.6

1450

0.92

1.5

40

7

3.19

3

6.2

1.72

35.4

1.38

2.2

40

7

3.19

4

6.2

1.72

47.2

1.84

3

40

7

3.19

5

6.2

1.72

59

2.30

4

40

7

3.19

6

6.2

1.72

70.8

2.75

4

40

7

3.19

7

6.2

1.72

82.6

3.22

5.5

40

7

3.19

8

6.2

1.72

94.4

3.68

5.5

40

7

3.19

9

6.2

1.72

106.2

4.14

7.5

40

7

3.19

10

6.2

1.72

118

4.60

7.5

40

7

3.19

11

6.2

1.72

129.8

5.06

7.5

40

7

3.19

12

6.2

1.72

141.6

5.52

11

40

7

3.19



  了解更多问题,可进入沈泉泵阀官网!
