  一、微型真空抽气泵产品简介

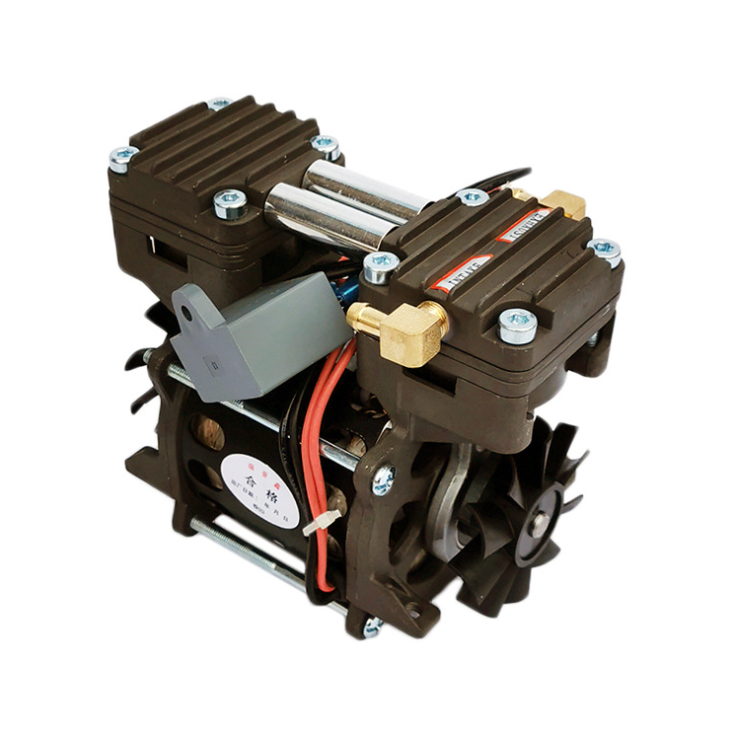

真空泵-微型真空抽气泵

  2XZ-0.5微型真空泵为双级直联结构,它的工作性能由高压级与低压级二部份组成,它的吸入口与真空设备连接,在运转时将容器内的气体大量吸入与排出,当设备获得真空时,高压级排气阀封闭,高压级入口的气体将转送到第二级,并经第二级吸入与排出真空设备可获得了一定的真空,该泵的技术参数为6×10-2泵与电机连轴,高转速,外型小,结构紧凑,流动性工作方便,我公司特采用金属刮片,适用于扩散泵的前级泵,精密仪器的配套与实验室、医药、食品包装、电子等单位使用.

  二、微型真空抽气泵适用范围

  适用于扩散泵的前级泵,精密仪器的配套与实验室、医药、食品包装、电子等单位使用.该泵可用于空调、制冷设备的修理,医疗仪器的抽吸装置,真空包装,真空吸塑,理化实验及需要真空环境的小型装置等各种真空作业用。

  三、微型真空抽气泵产品特点

  ①双级直联结构,采用金属刮片。

  ②可与精密仪器配套,适用范围广。

  ③高转速,外型小,结构紧凑,工作方便。

  四、微型真空抽气泵抽气端工况

  用于抽气的微型泵分为两类:气体采样泵和微型真空泵。虽然通常总是不加区分地把它们简单统称为微型真空泵,但从技术角度二者是有区别的,选型时更要特别注意。

  简而言之,气体采样泵只能带小负载(即:泵抽气端阻力不能太大),但价格便宜;严格意义上的微型真空泵可以带大负载(抽气端允许大阻力,甚至完全堵塞),但价格稍贵。二者具体区别可以详见文章《关于微型真空泵与气体采样泵的区别》,不再复述。

  气体采样泵有:PM系列(具体型号如:PM950.2、PM850.5、PM8001、PM7002、PM6503);微型真空泵有: VM系列、VAA系列、PK系列、PC系列、VCA系列、VCC系列、VCH系列、PH系列、FM系列、FAA系列、PCF系列,这些系列下的所有规格都是真正的微型真空泵,如VM7002、VAA6005、PC3025等。

  对于微型泵抽气端阻力的大小可以用仪器测定,把它与泵的技术参数“进气口允许最大阻力”Por值比较就可以知道选型是否合适。通常根据经验采用简便的方法确定,比如下述几种情况都属于负载较大(即泵的抽气端阻力较大),只能在微型真空泵范围内选型:①在泵的抽气端要接很长的管道,或管道弯曲点多、弯曲厉害甚至会阻塞封闭,或管道内孔很小(比如小于φ2毫米);②在管路上有节流阀、电磁阀、气路开关、过滤器等元件;③泵抽气口与密闭容器连接,或该容器虽未密闭但进气量较小;④泵抽气口与吸盘连接,用于吸附物体(如集成块、精密工件等);⑤泵的抽气端与过滤容器相连,容器口放置滤网,用于加速液体过滤。

  以上都是在讨论微型泵抽气端阻力的问题,根据这些判断条件已经缩小了选型的范围,但还必须考虑排气端阻力问题,这样才能最终确定可选范围。

  在实际应用中,微型真空泵面临的排气状况是不一样的:一类是排气很顺畅,直通大气;另一类是排气阻力较大,比如在排气管路上有阀、细小弯管、大阻尼传感器、非专用的消音器、在液面以下排气、气体排往密闭或半密闭容器等。在现代设计制造中,把面对不同排气条件的微型真空泵区别对待。“排气口允许最大阻力Por值”这一参数就是标定泵的排气能力,让我们可以用严格的技术手段确定选型是否恰当。

  简单地说,对于排气阻力大的系统,我们的选型范围是:FM系列、FAA系列、PCF系列;对于排气阻力小的系统,选型范围是:VM系列、VAA系列、PK系列、PC系列、VCA系列、VCC系列、VCH系列、PH系列。根据以上几个步骤,我们已经可以确定微型泵的选型范围了。在划定的几个可选系列中,再根据我们对流量和真空度的要求就可以确定具体的型号了。对于质量欠佳的产品未列入本文,尽量不要选用。注意参数选择要留有余量,特别是流量参数。泵接入气路系统后,由于管道、阀门等气路元件要造成压力损失,会衰减流量,因此得到的流量小于泵的标称流量。
