  一、产品概述

  该泵可直接从大气起动抽气,它可单独使用,也可作为增压泵、罗茨泵、气体循环冷却罗茨泵、油扩散泵、分子泵的前级泵、维持泵、钛泵的预抽泵。可供真空镀膜、真空热处理、真空冶炼、电子管、灯泡、化工、包装、吸塑成形、光伏、工矿企业的蒸馏、干燥、冷冻、过滤、理化等真空作业中。

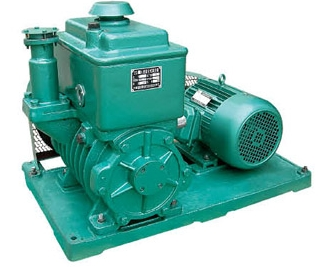

真空泵-旋片式真空泵-2X-15A旋片式真空泵


  二、产品特点

  1、工作要求:进口压强在大于6500Pa时连续工作时间,不得超过3分钟以免喷油引起泵损。

  2、工作要求:进口压强在小于1330Pa的条件下,允许长时期连续工作。

  3、环境温度:真空泵一般在5℃-40℃的室温及不高于90%的相对温度的环境内使用。

  4、气体类型:常温无其它混合物的清洁干燥空气,不许有含其它粉尘及水分。

  5、设有气镇阀,可抽除少量水蒸汽,延长泵油使用时间(除2X-4A外);

  6、霓虹灯制造专用真空泵,单晶炉、多晶炉、层压机配套等真空作业。

  7、可单独作中真空泵用,也可与其它高真空泵组合作前级泵用。

  8、一泵多抽头作业,提高效率,可节约能源。

  三、工作原理

  2X型真空泵由泵体、转子、旋片、端盖、弹簧等组成。在真空泵的腔内偏心地安装一个转子,转子外圆与泵腔内表面相切(二者有很小的间隙),转子槽内装有带弹簧的二个旋片,将定子分隔成两个工作腔(高、低级工作腔),旋转时,靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触,转子旋转带动旋片沿泵腔内壁滑动,使得高级工作腔容积周期性扩大而吸气,低级工作腔容积周期性缩小而压缩气体,借助气体和油的压力推开排气阀排气,从而获得真空。

  四、技术参数





参 数                  型号
2x-15A
抽速L/S
15
极限
压力
Pa
分压力
5×102
全压力
1
转速r/min
320
工作电压V
380
电机功率Kw
2.2
进气口口径(mm)
40
适用电磁压差阀
DYC-Q40
