  一、卧式自吸离心泵产品概述

  卧式自吸离心泵ZX系列型泵是卧式自吸离心泵。该型式泵 与其它型式的自吸离心泵比较,因为泵本身没 有逆止阀,结构最为简单;工作最为可靠;无 故障工作时间长,维护、使用方便、体积小、 重量轻、效率高、在设计上做了特别的考虑与 相同口径的泵比较,排量大、性能高。

  ZX型管道泵在工农业生产、抢险救助,如排涝、救火中作为应急泵使用效能更为突出。 ZX型自吸离心泵广泛适用石 油、化工、冶金、机械、化纤、食品、能源、交通等工业部门城市给水、亦可用于农业排灌、 喷灌。供输送清水或粘度小于5°E,温度低于80℃物理及化学性质类似清水的其它液体。

  ZX系列自吸泵属自吸式离心泵,它具有结构紧凑、操作方便、运行平衡、维掮容易、效率高、寿命长,并有较强的自吸能力等优点。管路中不需安装底阀,工作前只需保证泵体内储有定量引液即可。因此简化了管路系统,又改善了劳动条件。

  二、卧式自吸离心泵产品用途

  适用于清水、海不、水及带有酸、碱度的化工介质液体和带有一般糊装的浆料(介质粘度≤100厘珀、含固量可达30%以下)。

  适用于城市环保、建筑、消防、化工、制药、染料印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。

  可和任何型号、规格的压滤机配套使用,将浆料送给滤机进行压滤配套泵种。

  装上摇臂式喷头,又可将水冲到空中后,散成细小雨滴进行喷雾,是农药、苗圃、果园、茶园的良好机具。

  三、卧式自吸离心泵工作原理与结构说明

  该泵均采用轴向回液的泵体结构。泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组成,泵正常起动后,叶轮将吸入室所存的液体及吸入管路中的空气一起吸入,并在叶轮内得以完全混合,在离心力的作用,液体夹带着气体向涡卷室外缘流动,在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时,由于流速突然降低,较轻的气体从混合气液中被分离出来,气体通过泵体吐口继续上升排出。脱气后的液体回到储液室,并由回流孔再次进入叶轮,与叶轮内部从吸入管路中吸入的气体再次混合,在高速旋转的叶轮作用下,又流向叶轮外缘。随着这个过程周而复始地进行下去,吸入管路中的空气不断减少,直到吸尽气体,完成自吸过程,泵便投入正常作业。

  在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70℃时,可在冷却室处通过任意一只冷却液管接头,注入冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机械是前后密封环,前密封环在泵体上,后密封环装在轴承体上,当泵经长期运转密封环磨损到一定程度,并影响到泵的效率和自吸性能时,应给予更换。

ZX系列卧式自吸离心泵



1

联轴器

5

轴承体

9

前密封环

13

加液孔

2

泵轴

6

泵壳

10

叶轮

14

回液孔

3

轴承

7

出口座

11

后盖





4

机械密封

8

进口座

12

档水圈







  四、卧式自吸离心泵技术参数

  流量:6.3~400m3/h;

  扬程:5~132m;

  转速:2900、1450r/min;

  功率:0.55~110KW;

  进口直径:50~200mm;

  最高工作压力:1.6Mpa。

  五、卧式自吸离心泵型号意义

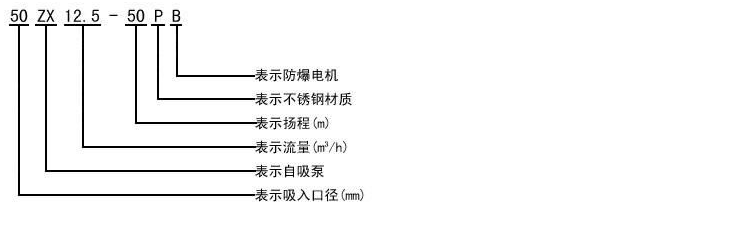

ZX系列卧式自吸离心泵

  六、卧式自吸离心泵技术参数(25-50ZX)



25ZX3.2-20

25

25

3.2

20

6.5

0.75

2900

1.9

43

10-20

25ZX3.2-20

25

25

3.2

20

6.5

1.1

2900

1.9

43

10-20

25ZX3.2-32

25

25

3.2

32

6.5

1.5

2900

1.8

40

20-32

32ZX3.2-20

32

32

3.2

20

6.5

1.1

2900

1.9

43

10-20

32ZX3.2-32

32

32

3.2

32

6.5

1.5

2900

1.8

40

20-32

32ZX3.2-50

32

32

3.2

50

6.5

3

2900

1.8

43

40-50

40ZX6.3-20

40

40

6.3

20

6.5

1.5

2900

1.9

50

10-20

40ZX6.3-32

40

40

6.3

32

6.5

2.2

2900

1.8

40

22-32

40ZX10-40

40

40

10

40

6.5

4

2900

1.5

43

30-40

40ZX6.3-50

40

40

6.3

50

6.5

4

2900

1.5

43

35-50

50ZX15-12

50

50

15

12

6.5

1.5

2900

2.4

63

8-12

50ZX18-20

50

50

18

20

6.5

2.2

2900

1.9

60

10-20

50ZX12.5-32

50

50

12.5

32

6.5

3

2900

1.5

55

22-32

50ZX20-30

50

50

20

30

6.5

4

2900

1.5

63

20-30

50ZX14-35

50

50

14

35

6.5

4

2900

1.5

55

25-35

50ZX10-40

50

50

10

40

6.5

4

2900

1.5

55

30-40

50ZX12.5-40

50

50

12.5

40

6.5

4

2900

1.5

55

30-40

50ZX12.5-50

50

50

12.5

50

6.5

5.5

2900

1.4

45

40-50

50ZX15-60

50

50

15

60

6.5

7.5

2900

1.4

48

40-60

50ZX20-75

50

50

20

75

6.5

11

2900

1.3

48

60-75
