卧式离心泵结构组成图解
卧式离心泵在我们的生活应用中是非常广泛的,但是大家知道它的结构组成图解吗?详细的了解卧式泵的结构组成对于以后水泵的选型是非常有帮助的。而卧式离心泵也有很多种类的,例如:卧式管道离心泵、卧式自吸泵、卧式排污泵等等,不同的厂家生产出来的泵在结构和型号上也会有所区别。为此上海沈泉管道离心泵厂家就为大家整理出了以下内容。小编仅以常见的isw卧式管道泵来为大家进行简单的讲解。

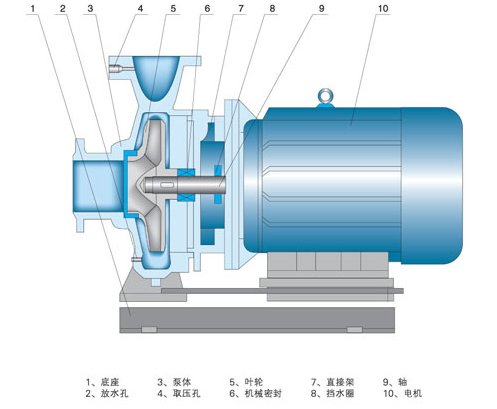

一、卧式离心泵结构图:

二、卧式离心泵结构组成:
1、泵壳
一般蜗壳式泵壳内腔呈螺旋型液道,用以收集从叶轮中甩出的液体,并引向扩散管至泵出口。泵壳承受全部的工作压力和液体的热负荷。
2、叶轮
叶轮是唯一的作功部件,泵通过叶轮对液体作功。叶轮形式有闭式、开式、半开式三种。闭式叶轮由叶片、前盖板、后盖板组成。半开式叶轮由叶片和后盖板组成。开式叶轮只有叶片,无前后盖板。闭式叶轮效率较高,开式叶轮效率较低。
3、密封环
密封环的作用是防止泵的内泄漏和外泄漏,由耐磨材料制成的密封环,镶于叶轮前后盖板和泵壳上,磨损后可以更换。
4、轴和轴承
泵轴一端固定叶轮,一端装联轴器。根据泵的大小,轴承可选用滚动轴承和滑动轴承。
5、轴封
轴封一般有机械密封和填料密封两种。一般泵均设计成既能装填料密封,又能装机械密封。
三、卧式离心泵特点:
运行平稳:泵轴的绝对同心度及叶轮优异的动静平衡,保证平稳运行,绝无振动。
滴水不漏:不同材质的硬质合金密封,保证了不同介质输送均无泄漏。
噪音低:两个低噪音轴承支撑下的水泵,运转平稳,除电机微弱声响,基本无噪音。
故障率低:结构简单合理,关键部分采用G家YL品质;配套,整机无故障工作时间大大提高。
维修方便:更换密封、轴承,简易方便。
占地更省:出口可向左、向右、向上三个方向,便于管道布置安装,节省空间。
综上所述,相信大家也能够对卧式离心泵的结构组成图解有了一个大致的了解,若是大家还想了解更多相关泵类知识内容,可持续关注本站,沈泉将会时时更新更多相关知识内容。
