  前言

  泵基础受力包括:静载与动载两部分。其中,有些载荷人们有时将其作为动载有时作为静载来计算。不管是静载还是动载,最终都会传递到基础,变成基础总载荷的一部分。

  本文提供的是常规单基础立式泵的基础受力计算方法。对于双基础,只是将不同的受力转移/分摊到不同的基础上,可参照单基础的方法进行计算。仅供朋友们参考。

  静载

  与卧式泵相比,立式泵(总)静载除了泵及驱动机自重、底座重量、泵腔内介质重量和接管载荷以外,还包括转子(叶轮)运行过程中产生的轴向推力。

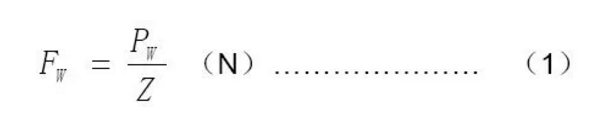

  每只地脚螺栓上的静载Fw可按公式(1)计算:

立式泵基础受力(载荷)计算

  式中:

  Z为地脚螺栓数;

  Pw为总静载(N)。

  动载

  对于立式泵,动载主要来自于转子转矩所引起的施加到地脚螺栓上的剪切力。

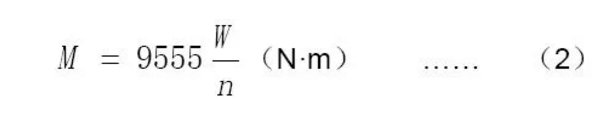

  与卧式泵一样,转矩M按公式(2)计算:

立式泵基础受力(载荷)计算

  式中:

  M = 转矩(N·m);

  W = 泵轴功率(kW);

  n = 泵转速(r/min)。

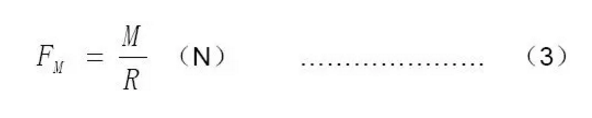

  则,作用在基础地脚螺栓上总剪切力FM为:

立式泵基础受力(载荷)计算

  式中:

  R = 地脚螺栓中心至泵轴中心的距离(m)

  特别说明

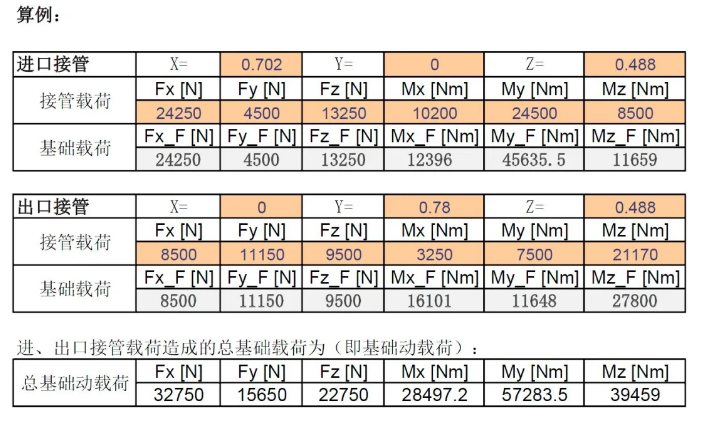

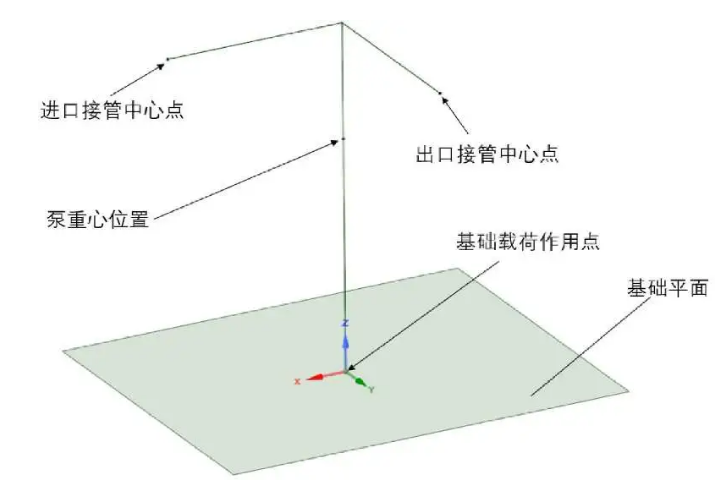

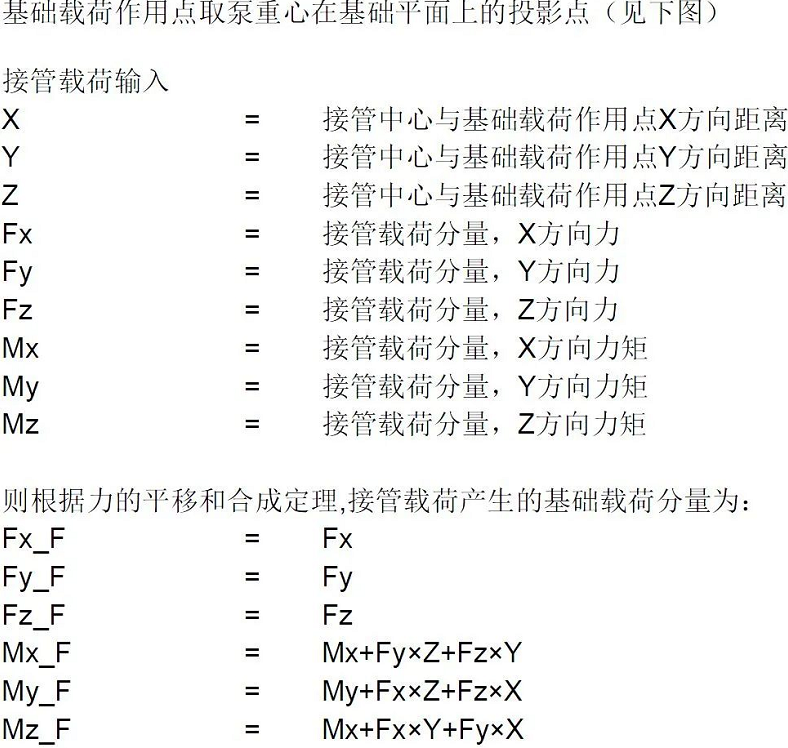

  1) 对于有抗震要求的核电站重要用泵来说,通常将接管载荷(与地震力一起)作为动载的一部分来计算。接管载荷传递到基础上的动载计算示例如下。

立式泵基础受力(载荷)计算
立式泵基础受力(载荷)计算
立式泵基础受力(载荷)计算

  2) 前沈阳水泵厂内部《技术设计规范书》中将总动载简单地定义为总静载的1.2倍,这种估算方法不科学、也不合理、而且过于保守,尽管大大提高了基础设计的安全裕量,但无疑同时也大幅度增加了基础施工费用。

本文参考资料来源: 中国泵阀网 泵阀商务网 中国知网
