工程塑料气动隔膜泵-找上海沈泉泵阀制造有限公司精选


字数:1022字 来源:上海隔膜泵厂 作者:隔膜泵选型助手 发布时间:2021-05-18 09:22:11 阅读次数:
导读:一、工程塑料气动隔膜泵产品介绍 本单位生产的QBY系列工程塑料气动隔膜泵是一种新型输送机械,采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。工程塑料气动隔膜泵其性能参数与联邦德国的WLLDENPVMPS、美国的MARlOWPUMPS相近。 二、工程塑料气动隔膜泵产品工作原理 在工程塑料气动隔膜泵的两个对称工作腔...

  一、工程塑料气动隔膜泵产品介绍

  本单位生产的QBY系列工程塑料气动隔膜泵是一种新型输送机械,采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。工程塑料气动隔膜泵其性能参数与联邦德国的WLLDENPVMPS、美国的MARlOWPUMPS相近。

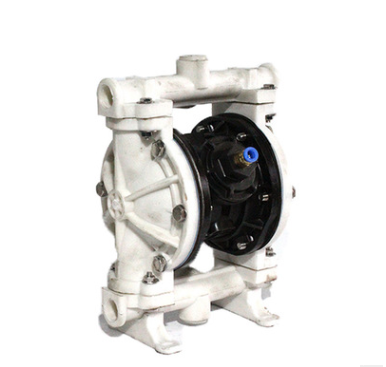

工程塑料气动隔膜泵-找上海沈泉泵阀制造有限公司



  二、工程塑料气动隔膜泵产品工作原理

  在工程塑料气动隔膜泵的两个对称工作腔中,各装有一块有弹性的隔膜6,联杆将两块隔膜结成一体,压缩空气从泵的进气接头1进入配气阀3后,推动两个工作腔内的隔膜,驱使联杆联接的两块隔膜同步运动。与此同时,另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔,推动隔膜朝相反方向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀4,隔膜的往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替地开启和关闭,从而将液体连续地吸入和排出

  三、工程塑料气动隔膜泵主要用途

  ①用泵为油轮,驳船清仓吸取仓内污水。

  ②啤酒花及发酵粉稀浆、糖浆、糖密。

  ③泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。

  ④各种橡胶浆。

  ⑤各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。

  ⑥各种剧毒、易燃、易挥发液体。

  ⑦各种强酸、强碱、强腐蚀液体。

  ⑧各种高温液体最高可耐150℃。

  ⑨作为各种固液体分离设备的前级送压装置。

  四、工程塑料气动隔膜泵技术参数

  流量:0-30m3/h;

  扬程:0-50m;

  口径:10-100mm;

  温度:-15-+120℃;

  压力:0.1-0.7MPa;

  自吸高度:5-7m。

  五、工程塑料气动隔膜泵性能参数表

型号

流量
(m3/h)

扬程
(m)

出口压力
(kgf/cm2)

吸程
(m)

最大允许颗粒直粒
D

最大供气压力
(kgf/cm2)

最大空气消耗量
(m3/min)

材 料 Materials

不锈钢

铸铁

增强聚丙烯

QBY-10

0~0.8

0~50

6

5

1

7

0.6

QBY-15

0~1

0~50

6

5

1

7

0.3

QBY-25

0~2.4

0~50

6

7

2.5

7

0.6

QBY-40

0~8

0~50

6

7

4.5

7

0.6

QBY-50

0~12

0~50

6

7

8

7

0.9

/





本文参考资料来源: 中国泵阀网 泵阀商务网 中国知网
