「离心泵」水泵的选型条件及类型选择


字数:1305字 来源:上海离心泵厂 作者:离心泵选型助手 发布时间:2019-08-28 14:14:52 阅读次数:
导读:一、选型条件 1.输送介质的物理化学性能 输送介质的物理化学性能直接影响泵的性能、材料和结构,是选型时需要考虑的重要因素。介质的物理化学性能包括:介质名称、介质特性(如...

  水泵作为工业生产中必不可少的设备,其种类也是相当丰富,在不同行业领域也有不同的适应泵种类,如化工领域有化工离心泵,电力行业有脱烟脱硫用管道离心泵,建筑排污领域有潜水排污泵、自吸排污泵,制药行业有计量泵,食品生产领域有隔膜泵及螺杆泵等等,可谓种类繁多。市场需求也促进了各水泵厂家为适应各领域用户的需求,不断的研发新产品,以满足不同用户的需要。泵种类虽然丰富,但是按照原理来说,绝大部分还是以离心泵为主,其份额在所有泵种类中是最多的,下面我们就来介绍下如何选择离心泵及其他泵种类的方法。

  一、水泵选型条件

  1.输送介质的物理化学性能

  输送介质的物理化学性能直接影响泵的性能、材料和结构,是选型时需要考虑的重要因素。介质的物理化学性能包括:介质名称、介质特性(如腐蚀性、磨蚀性、毒性等)、固体颗粒含量及颗粒大小、密度、黏度、汽化压力等。必要时还应列出介质中的气体含量,说明介质是否易结晶等。

  2.工艺参数

  工艺参数是泵选型的最重要的依据,应根据工艺流程和操作变化范围慎重确定。

  (1)流量Q是指工艺装置生产中要求泵输送的介质量,工艺人员一般应给出正常、最小和最大流量。

  泵数据表上往往只给出正常和额定流量。选泵时,要求额定流量不小于装置的最大流量或取正常流量的1.1~1.15倍。

  (2)扬程H指工艺装置所需的扬程值,也称计算扬程。一般要求泵的额定扬程为装置所需扬程的1.05~1.1倍.

  (3)进口压力p和出口压力pd指泵进出接管法兰处的压力,进出口压力的大小影响到壳体的耐压和轴封的要求。

  (4)温度T指泵的进口介质温度,一般应给出工艺过程中泵进口介质的正常、最低和最高温度。

  (5)装置汽蚀余量NPSHa也称有效汽蚀余量。

  (6)操作状态:操作状态分连续操作和间歇操作两种。

  3.现场条件

  现场条件包括泵的安装位置(室内、室外)、环境温度、相对湿度、大气压力、大气腐蚀状况及危险区域的划分等级等条件。

  二、水泵类型的选择

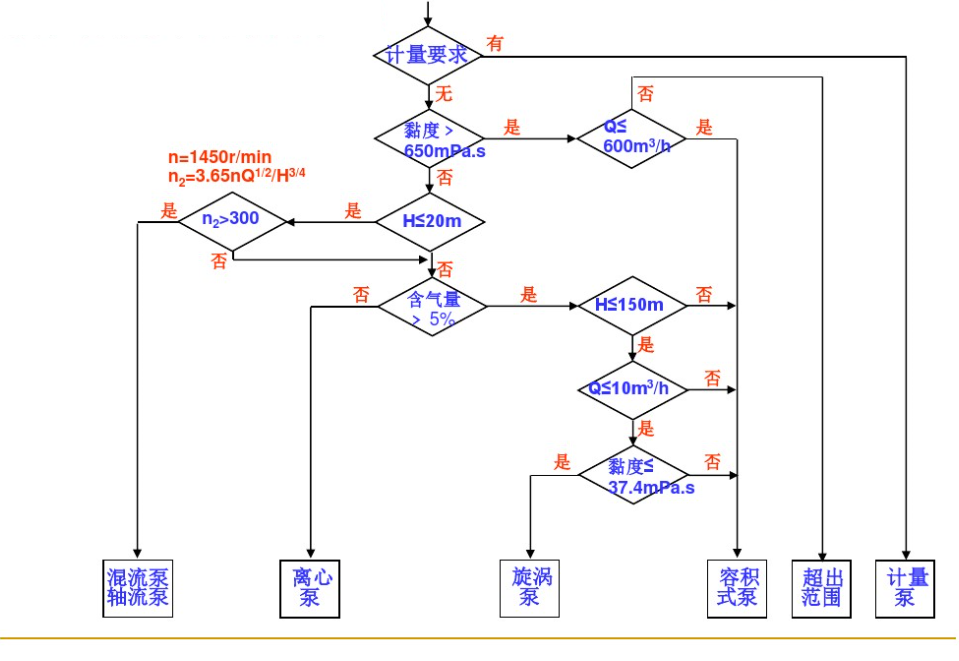

  水泵的类型应根据装置的工艺参数、输送介质的物理和化学性质、操作周期和泵的结构特性等因素合理选择。图1-2为泵类型选择框图,可供选型时参考。根据该框图可以初步确定符合装置参数和介质特性要求的泵类型。离心泵具有结构简单、输液无脉动、流量调节简单 等优点,因此除以下情况外,应尽可能选用离心泵。

  图1-2

  (1)有计量要求时,选用计量泵。

  (2)扬程要求很高、流量很小且无合适小流量高扬程离心泵可选用时,可选用往复泵;如汽蚀要求不高时也可选用旋涡泵。

  (3)扬程很低、流量很大时,可选用轴流泵和混流泵。

  (4)介质黏度较大(大于650~1000mm2/S)时,可考虑选用转子泵,如螺杆泵,或往复泵;黏度特别大时,可选用特殊设计的高黏度螺杆泵和高黏度往复泵。

  (5)介质含气量>5%,流量较小且黏度小于37. 4rmn2/S时,可选用旋涡泵。如允许流 量有脉动,可选用往复泵。

  (6)对启动频繁或灌泵不便的场合,应选用具有自吸性能的泵,如自吸式离心泵、自吸式旋涡泵、容积式泵等。

  以上就是上海沈泉泵阀根据多年生产经验总结出来的关于离心泵及其他泵种类如何选型的方法,希望对您有所帮助。
